水族箱内置气动式过滤装置设计

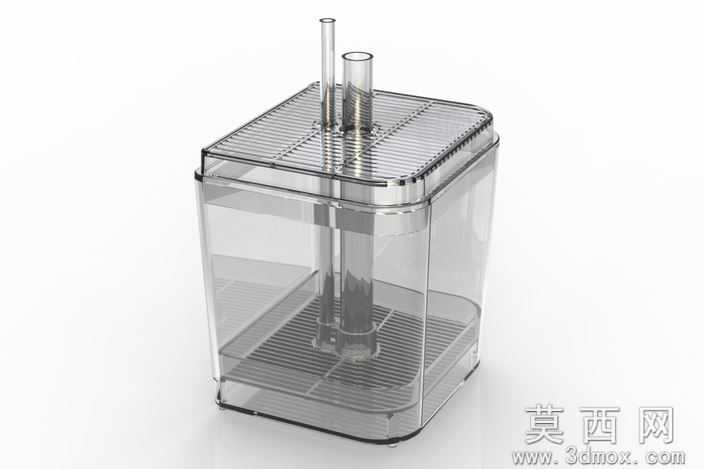

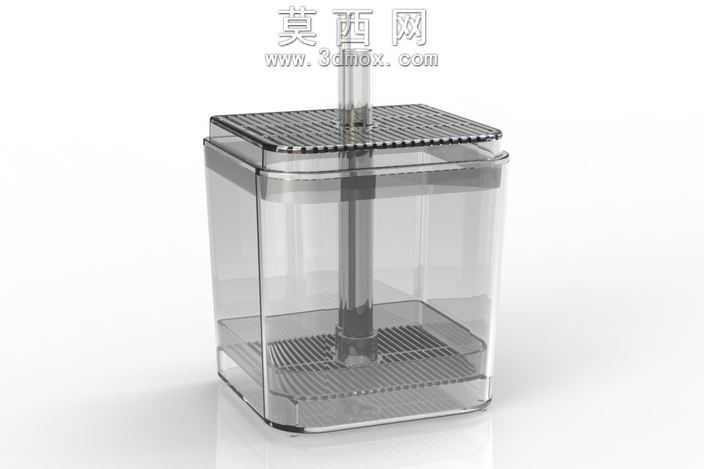

本作品为适配小型水族箱的内置气动式过滤装置三维模型，建模阶段采用参数化特征建模思路完成全结构搭建，首先以等比例缩放的立方体为基础基体，完成透明滤仓外壳的轮廓构建，外壳壁厚按照家用小型水族配件的通用注塑标准设定，边缘做R2圆角过渡处理，避免尖锐棱角造成的安装划伤与水族生物磕碰损伤。滤仓顶部采用格栅式透水盖板设计，建模时通过线性阵列特征完成均匀排布的透水栅格制作，栅格间隙控制在2mm，既能够保证水体顺畅流入滤仓内部，又可以阻挡水族箱内的水草残叶、大型残饵进入滤仓造成堵塞，盖板中心预留竖直导杆的安装定位孔，与中心导气提水管采用同轴配合设计，保证装配精度。中心提水管道采用空心薄壁圆管结构，建模时通过抽壳特征完成管道壁厚控制，管道底部与滤仓底部的承托格栅做一体化连接设计，底部承托格栅同样采用阵列式栅格结构，用于承托过滤滤材，栅格间隙小于常用过滤棉、生化滤材的最小颗粒直径，避免滤材泄漏进入水族箱。材质渲染阶段，滤仓外壳赋予高透明PS塑料材质，调整材质的折射率、透光率与表面粗糙度参数，还原透明塑料通透清亮的视觉效果，同时添加轻微的表面反光与边缘折射效果，模拟真实注塑透明件的质感；顶部格栅盖板、中心提水管、底部承托结构赋予深灰色哑光塑料材质，调整材质的漫反射参数与轻微磨砂质感，区分于透明外壳的视觉表现，提升模型整体的层次感。结构设计上依托气动工作原理，通过中心管道连接外部气泵供气，利用气提效应带动水族箱内的水体从顶部盖板栅格进入滤仓，经过滤材区域完成物理过滤与生化培菌后，再从底部格栅回流至水族箱内，整体结构无额外复杂传动部件，依靠气动原理实现水循环过滤，结构紧凑可直接放置于小型水族箱内部，无需额外挂装或外置安装空间，适配桌面级小型水族箱的使用场景。建模过程中对所有配合面做了公差预留设计，保证各部件装配时的间隙合理，既能够满足3D打印验证的装配需求，也可直接用于注塑开模的结构参考，整体模型布线规整，无冗余几何特征，所有倒角、圆角均符合塑料制品的工艺设计规范，可直接用于渲染出图、结构验证、产品打样等多个场景。
