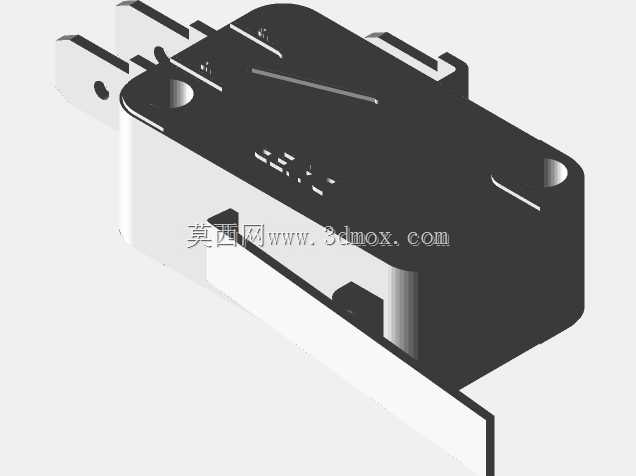

DAIER KW1-103型微动开关结构设计

　　在工业自动化生产线、机床操作机构、家电控制回路这类需要小行程位置信号反馈的场景里，微动开关是承担触点通断切换的核心基础元件，这款KW1-103型微动开关的结构设计，完全围绕小位移触发、高可靠性通断的实际使用需求展开。从实际装配的角度看，这类开关常被安装在机床运动部件的行程端点、安全门的闭合检测位、气动执行机构的到位反馈点，依靠外部机械部件的微小位移推动触发杆，就能快速实现内部触点的状态切换，不需要大的操作行程，就能输出稳定的电气通断信号，避免因为触发滞后导致的设备超程、安全门未锁止启动这类生产隐患。

　　从结构设计逻辑来看，这款开关的外壳采用卡扣加定位凸台的组合装配方式，外壳上预留的两个固定安装孔位，刚好适配常规M3规格的安装螺丝，安装孔的中心距经过标准化设计，能直接替换同规格的其他品牌微动开关，不需要在安装面板上重新打孔，降低设备维护时的替换成本。开关的触发端采用直压式驱动结构，没有多余的传动杠杆，触发力的传递路径更短，长期使用不会出现杠杆磨损导致的触发行程偏移问题，内部的触点组件采用银合金触点材质，能承受常规控制回路的额定电流，频繁通断时不容易出现触点烧蚀粘连的情况，适合在需要高频触发的工位长期使用。

　　在安装边界的设计上，这款开关的整体外形做了紧凑化处理，主体外壳的长宽高尺寸控制在极小的范围内，即使安装在设备内部狭窄的布线空间里，也不会和周边的线束、其他电气元件产生干涉。外壳侧面预留的接线端子采用插片式结构，适配标准的6.3mm快速接线端子，接线时不需要焊接，直接把插簧端子压接在导线上就能插入完成接线，大幅提升现场装配的接线效率，同时插片的根部做了防退卡扣结构，设备运行产生的振动不会导致接线端子松脱，避免出现信号中断的故障。

　　从实际使用的工况适配角度，这款开关的外壳采用阻燃工程塑料材质，即使控制回路出现短时过载发热，外壳也不会出现引燃的情况，满足电气设备的安全阻燃要求。开关的触发行程设计在极小的范围内，外部驱动部件只需要推动触发端移动不到2mm的距离，就能完成触点的状态切换，复位弹簧的弹力经过精准调校，既不会因为弹力过大导致外部驱动部件需要额外施加很大的推力才能触发，也不会因为弹力过小导致触点复位不及时出现信号误判。在机床加工场景里，这类微动开关常被用来做滑板的限位保护，当滑板移动到极限位置时，滑板上的撞块刚好压下开关的触发端，开关立刻输出停止信号给控制系统，切断进给电机的动力输出，避免滑板超程碰撞导轨端部的机械结构，相比光电式的位置传感器，这类机械式微动开关不需要额外的信号放大电路，也不会受到车间内切削液雾气、金属粉尘的干扰，在恶劣的机加工车间环境里可靠性更高。

　　在设计建模的过程中，需要重点关注几个配合尺寸的公差控制：首先是触发端和外壳导向孔的配合间隙，间隙过大会导致触发杆出现径向晃动，触发行程出现偏差，间隙过小则容易因为外壳的注塑变形导致触发杆卡滞，无法正常复位；其次是内部动触点和静触点的接触压力，压力过小会导致接触电阻过大，触点容易发热烧蚀，压力过大则会导致需要的触发力变大，外部轻载的驱动部件无法压下开关触发；最后是安装孔的位置度公差，必须保证两个安装孔的中心距和安装面板上的孔位完全匹配，否则安装时螺丝无法顺利穿入，强行拧螺丝会导致开关外壳出现应力开裂，长期使用下容易破损。

　　这类微动开关的应用场景并不局限在工业设备里，在民用家电、电动工具、汽车电控系统里也有大量使用，不同场景下对开关的触发力、防护等级、接线方式有不同的要求，这款基础型的KW1-103结构属于通用型设计，通过更换不同的触发杆、调整外壳的密封结构，就能衍生出适配不同场景的衍生型号，建模时把核心的触点组件、外壳主体、复位弹簧做成参数化的可调整结构，后续开发衍生型号时只需要调整对应部分的尺寸参数，就能快速完成整套模型的修改，不需要从零开始重新建模，大幅提升系列化产品的设计效率。
