吸尘器磁吸转接法兰盘结构设计

　　这款带均布安装孔的法兰式转接件，主要面向家用及小型工位除尘系统的管路改造场景，解决不同品牌吸尘主机、软管接口与作业工具之间口径不匹配、拆装繁琐的实际痛点。日常木工房打磨、台锯裁切、小型雕刻机加工过程中产生的细木屑与粉尘，往往需要随作业点位灵活切换吸尘接驳口，常规硬插接转接头反复插拔容易磨损密封面，搭配磁吸定位结构后，对位时可借助磁体吸附力自动贴合，无需额外拧动卡扣或旋紧螺纹，单手即可完成接驳与脱开，高频切换作业工位时能大幅减少辅助操作时间。

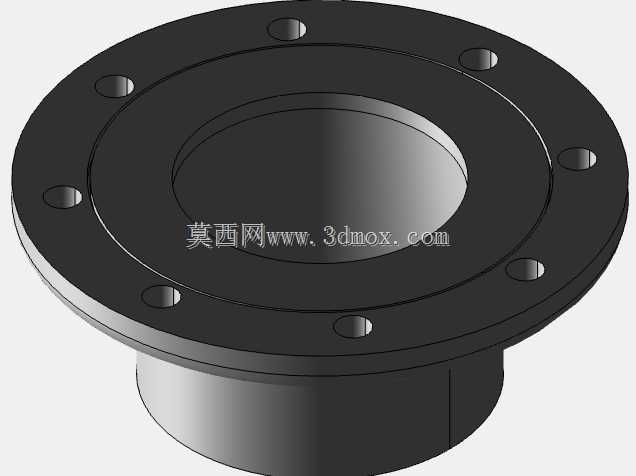

　　从结构布局来看，上部为大直径圆形法兰盘，盘面上沿圆周均匀分布8个沉头安装孔，孔位采用沉孔设计，紧固螺钉装入后端面完全沉于盘面以下，不会突出干涉对接平面，保证法兰贴合面的全周接触平整度。法兰盘中心开设大口径贯通内腔，内腔下段延伸出同轴圆柱插接段，插接段外径匹配对应吸尘软管的内衬口径，软管套入后可通过喉箍扎紧固定，气流从下部软管进入后经法兰内腔直通对接侧，整个流道无突兀台阶、无狭缝死角，木屑、塑料碎屑等轻质杂物通过时不会发生卡滞积料，风阻损失控制在较低水平。

　　设计过程中优先保证对接端面的平面度公差，法兰贴合面预留了磁体安装的嵌装空间，磁体嵌合后与端面齐平，既避免磁体突出造成贴合间隙，也能防止长期使用过程中磁体被磕碰脱落。法兰盘外缘做了小倒角处理，去除锐边毛刺，装配时不会划伤操作人员或软管外壁。下部圆柱插接段的长度经过匹配验证，套入标准软管后拥有足够的搭接深度，设备拖动、软管拉扯时不会轻易脱开，同时插接段根部与法兰盘交接位置做了圆弧过渡，避免直角应力集中，长期承受管路拉扯载荷时不会在根部出现断裂。

　　安装边界方面，法兰盘的外径、沉孔分布圆直径均按照适配机型的接口安装位匹配设计，8个孔位的角向分布允许安装时按需旋转调整角度，适配不同方位的管路走线需求，不需要额外改动主机端的原有安装基面。下部插接段的轴向长度控制在合理范围，既保证软管插接的固定长度，也不会过多伸入管路内部挤占通流面积。整套结构没有复杂的异形曲面，主体为回转体特征，建模时通过旋转特征生成主体轮廓，再阵列切除沉孔即可完成主体造型，磁体嵌槽按照选用磁体的外形尺寸做限位配合，公差选取间隙配合便于磁体压装固定，后续如果需要适配不同口径的软管，仅需修改下部插接段的外径参数，法兰对接端的安装尺寸可保持通用，快速衍生出多规格转接方案。

　　实际使用时，法兰端通过沉头螺钉固定在吸尘工具或者主机的对接面上，磁体与对应侧的磁吸件对准后即可吸合密封，接驳位置的贴合面可搭配薄海绵密封圈填补微观不平间隙，避免吸尘负压状态下漏风降低吸力。针对Triton台锯、Bosch便携切割机这类自带吸尘接口的电动工具，该转接件可以统一接口规格，让同一套吸尘软管能够快速在不同设备之间切换，不用为每台设备单独配备专用软管，车间除尘管路的布置灵活性显著提升。结构整体壁厚均匀，注塑或者3D打印制作时都能避免壁厚不均导致的收缩变形，法兰盘区域厚度足够，承受螺钉锁紧力时不会发生翘曲，长期在车间多尘环境下使用，没有易损的活动卡扣结构，维护成本极低。
