CA6140车床用齿轮减速传动箱结构

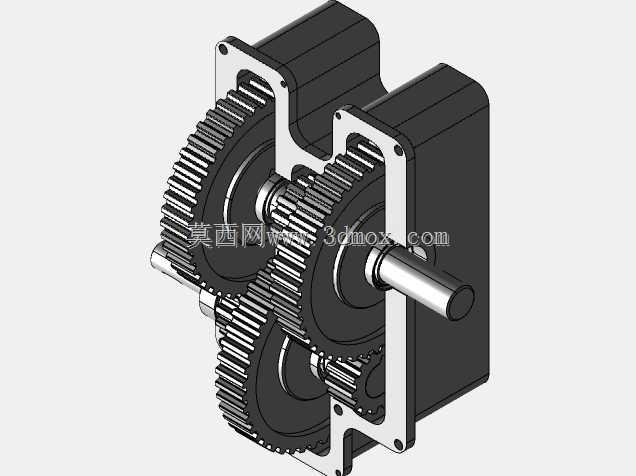

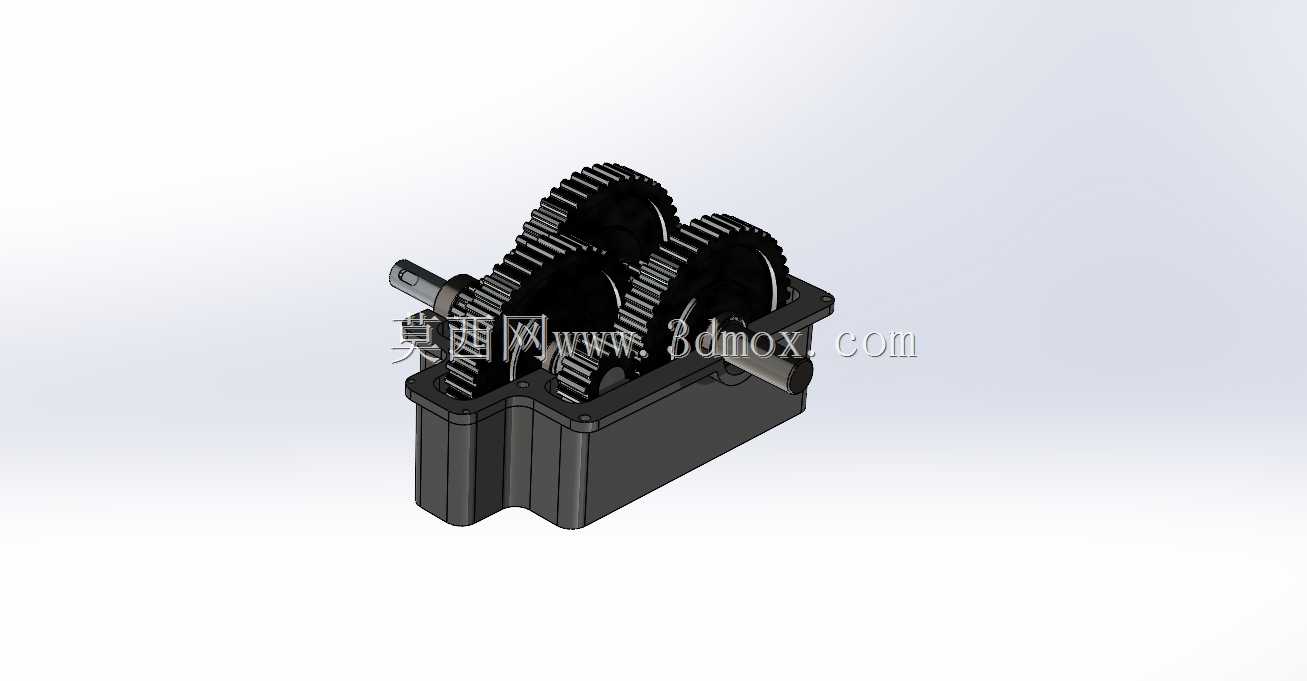

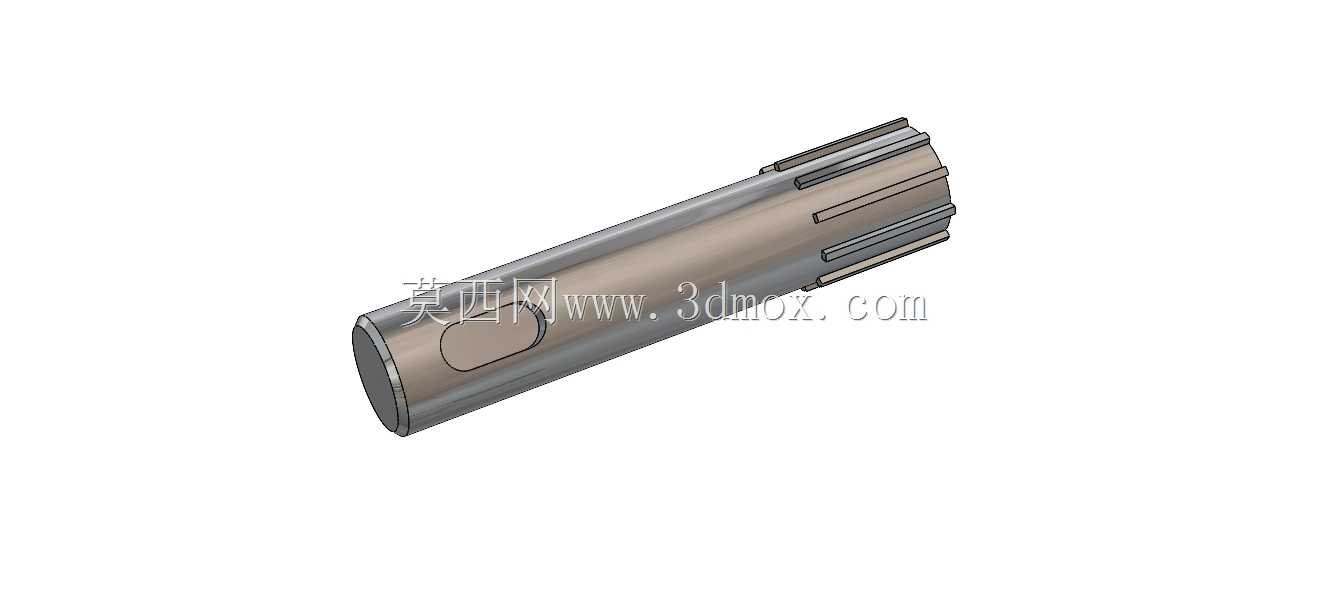

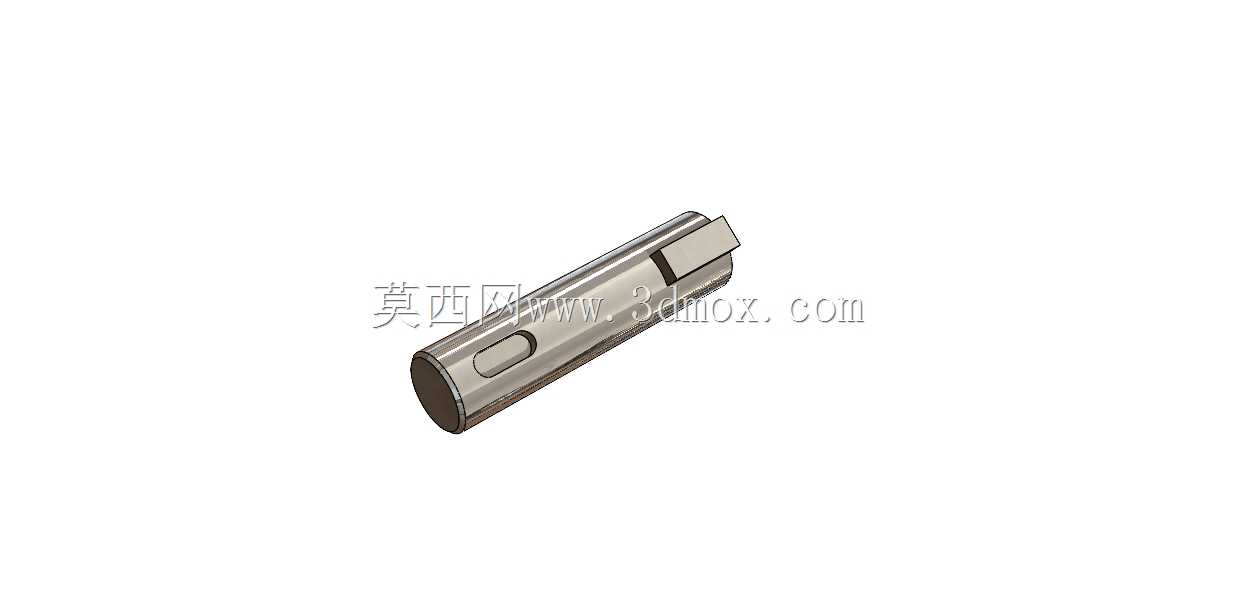

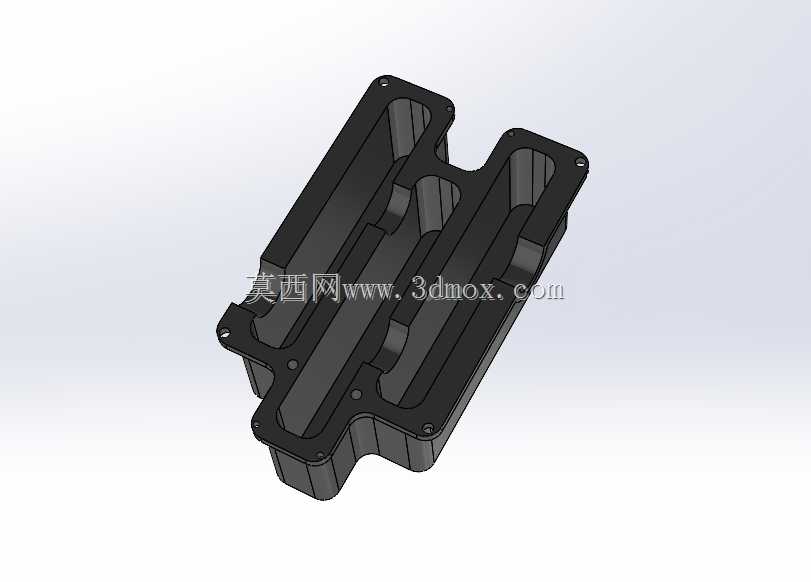

　　这款齿轮传动箱是配套普通卧式车床主轴传动系统的核心减速部件，主要承担车床主轴箱与进给系统之间的动力分流、转速匹配与扭矩放大功能，在车床切削作业过程中，可将主电机输出的高转速低扭矩动力，通过多级齿轮啮合传动转换为适配不同切削工况的低转速大扭矩输出，满足车削外圆、内孔、螺纹、端面等不同工序的转速与扭矩需求。从结构设计来看，箱体采用剖分式铸铁壳体结构，下箱体为一体化油池结构，可储存齿轮润滑所需的润滑油，上箱体设置观察窗与透气塞，既方便日常检查齿轮啮合状态，也能平衡箱体内外气压，避免长时间运转导致油温升高、内部压力过大造成油封渗漏。箱体内的齿轮组采用直齿圆柱齿轮搭配，输入轴通过联轴器与电机输出端连接，输出端通过花键结构与车床主轴传动链衔接，

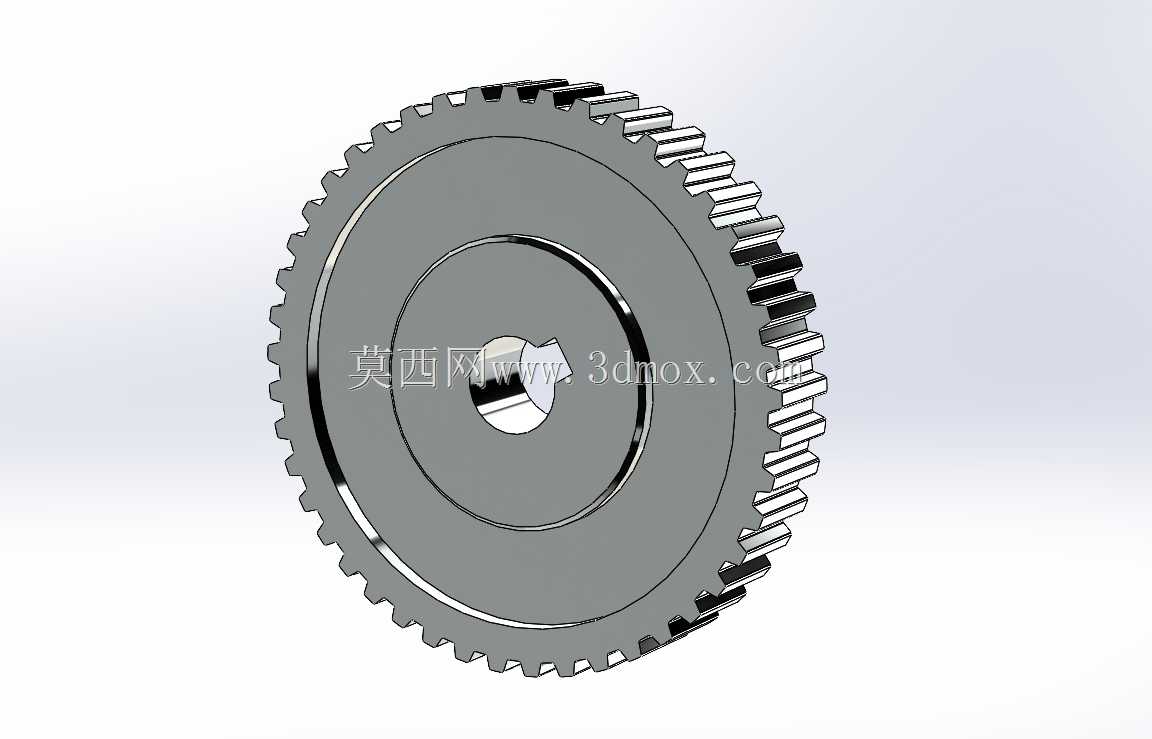

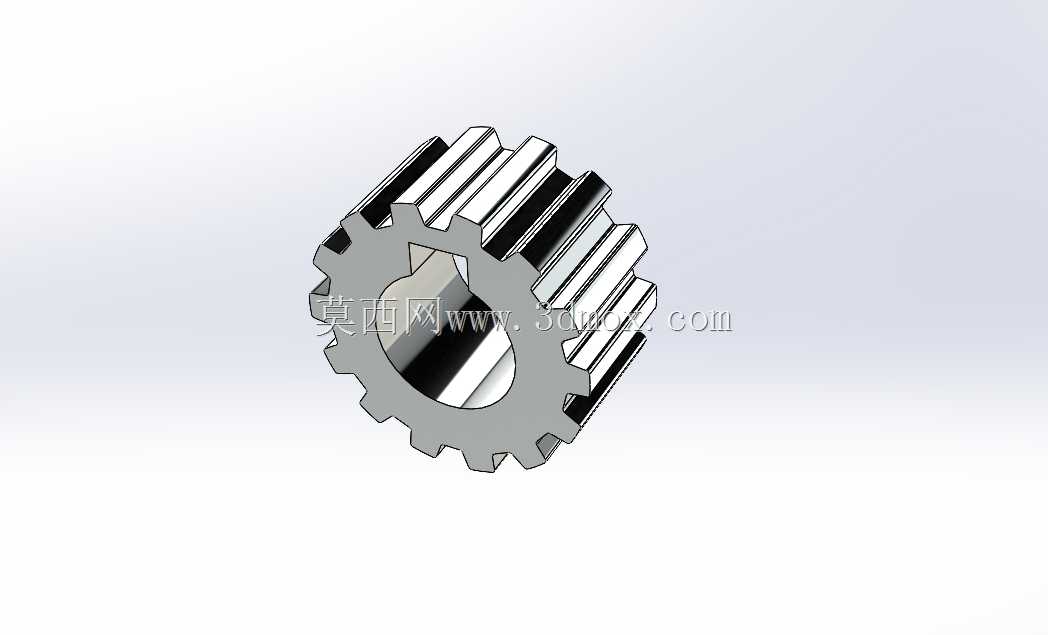

　　齿轮参数经过模数、齿数、压力角的匹配计算，保证传动比精准，啮合侧隙控制在合理范围，既避免侧隙过大导致传动回程误差影响车削螺纹的螺距精度，也防止侧隙过小造成齿轮运转卡滞、磨损加剧。安装边界方面，箱体底部设置四个带定位销孔的安装凸台，可直接通过螺栓固定在车床床身的预设安装基面，输入轴与输出轴的中心高、轴伸长度、键槽尺寸均匹配CA6140车床的原有安装尺寸，替换原有部件时无需对床身安装面进行二次加工，轴端密封采用骨架油封结构，可有效防止润滑油渗漏同时阻挡外部切削液、铁屑进入箱体内部。设计过程中充分考虑了车床的实际作业工况，齿轮材料选用20CrMnTi经渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够韧性，

　　可承受车削过程中断续切削带来的冲击载荷，避免打齿故障；箱体的加强筋布置在轴承安装孔周边与箱体侧壁受力位置，可抵消齿轮啮合产生的径向力与轴向力，防止箱体长期受力变形导致齿轮啮合精度下降。日常使用中，该齿轮箱的润滑方式采用飞溅润滑，齿轮运转时带起油池内的润滑油，可对啮合齿面、轴承位置进行持续润滑，无需额外配置强制润滑系统，降低了设备维护成本，箱体内设置的挡油板可防止润滑油过多涌入轴端密封位置，减少渗漏风险。在实际应用场景中，这类齿轮箱除了配套CA6140普通车床，也可经过安装尺寸适配后用于其他需要固定传动比减速的中小型金属切削设备，作为独立的减速传动单元使用，其传动效率可达96%以上，在额定负载下长期运转的温升控制在40摄氏度以内，

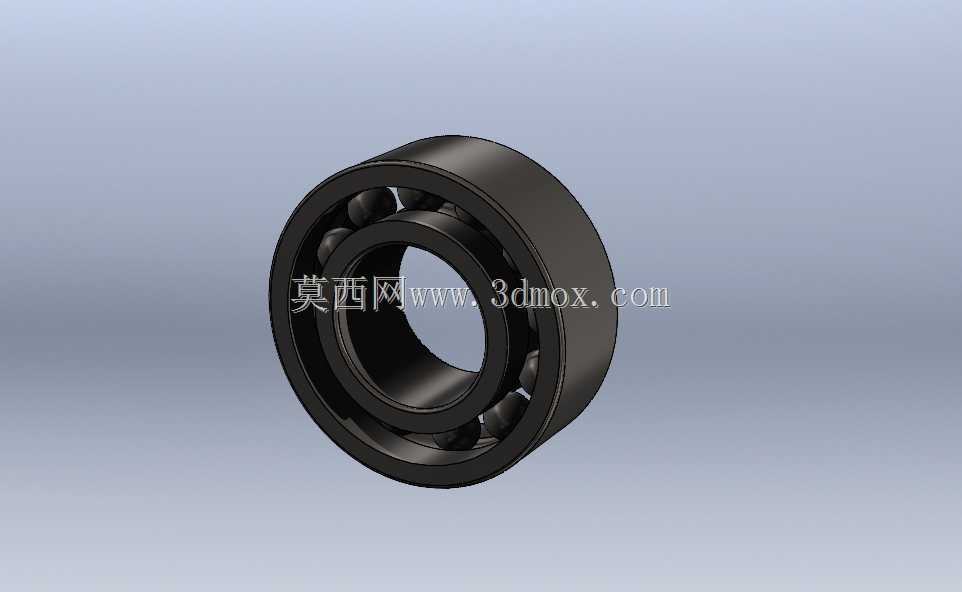

　　可满足车间三班倒连续作业的使用需求。结构建模过程中，所有齿轮的齿形参数均按照渐开线圆柱齿轮标准生成，啮合位置做了干涉检查，确保各档位齿轮切换时无卡滞，轴承安装位的尺寸公差按照基孔制配合设置，保证轴承装配后内圈与轴、外圈与箱体孔的配合精度符合机械设计手册要求，轴上的挡圈槽、键槽位置均对应实际加工工艺设置，模型可直接用于生产加工前的结构校核、装配模拟，也可作为机床维修时的备件测绘参考。
