NXT-100高效率开关电源结构设计

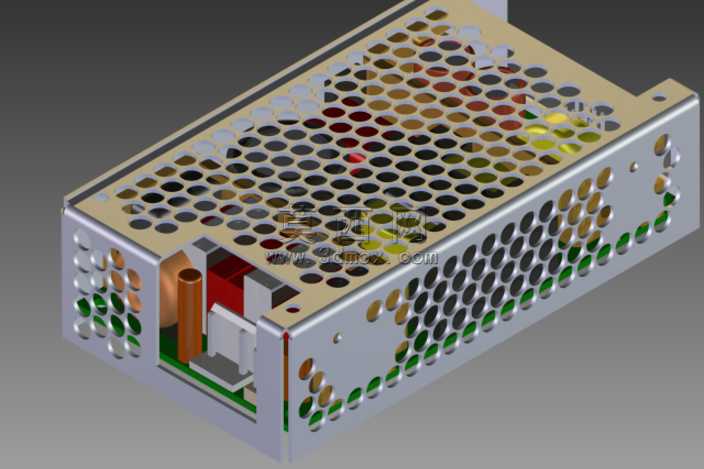

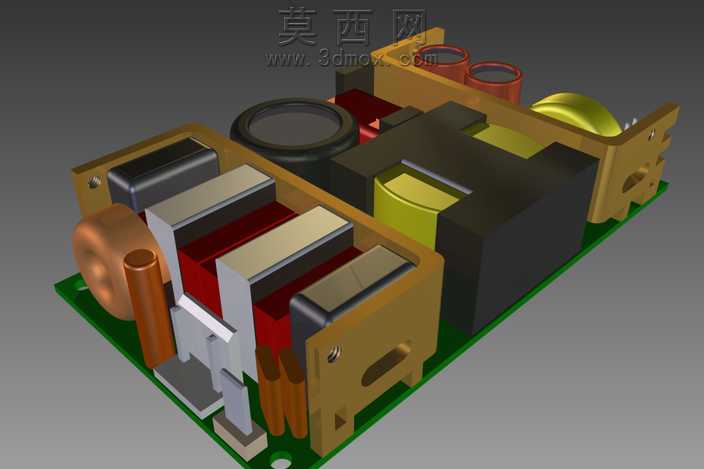

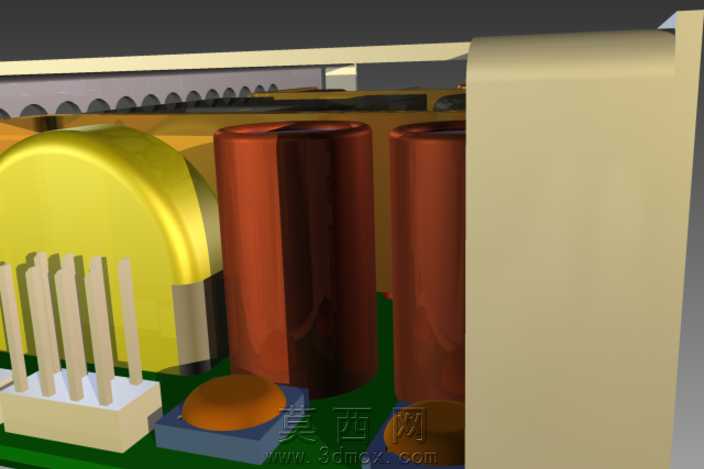

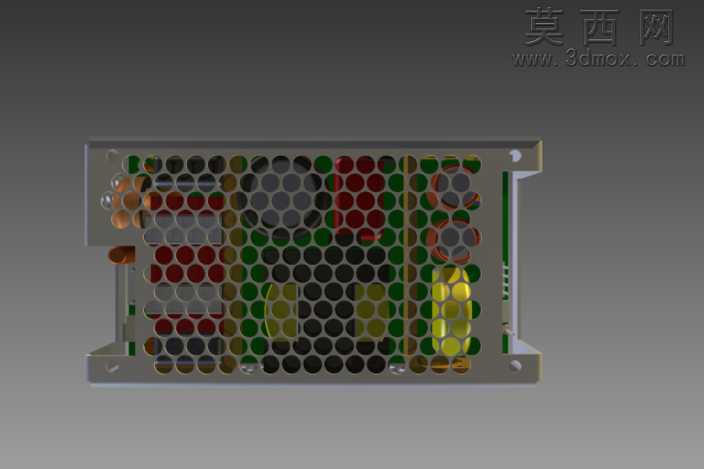

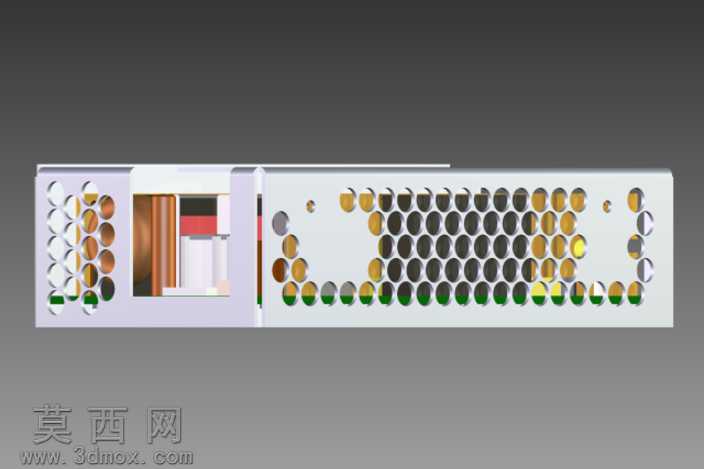

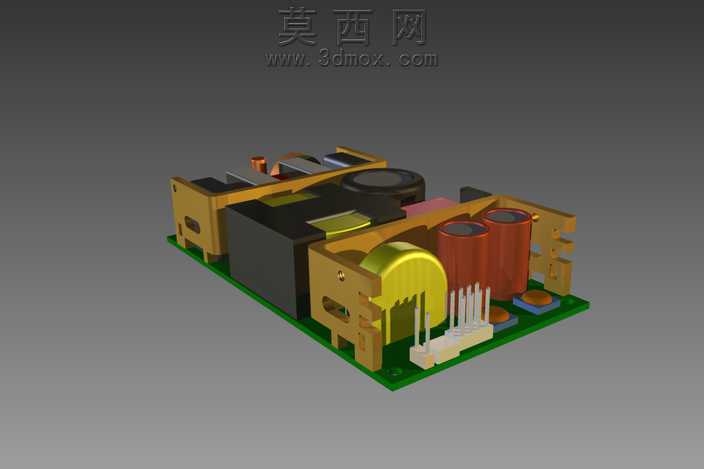

本模型为NXT-100高效率开关电源的三维结构设计，建模过程中首先梳理开关电源的核心功能布局，从钣金外壳的基础形态开始搭建，先确定壳体的整体长宽高尺寸，匹配内置功率元件、电路板、接线端子的排布空间，避免内部元件出现干涉问题。外壳部分采用钣金建模逻辑，先绘制壳体的展开轮廓草图，通过折弯特征生成围合式的壳体基础结构，针对散热需求在壳体的顶面、侧面设计阵列式的圆形通风孔，孔位排布遵循散热气流走向，在功率元件集中的区域加密孔位，保证热量能够快速散出，同时在壳体的边角处做圆角处理，避免钣金锐边带来的装配安全隐患。内部结构建模时，先定位主电路板的安装位置，预留电路板固定柱的安装位，再依次搭建内置的电感线圈、电容、功率管、接线端子等元件的简化模型，还原各元件的实际尺寸与安装位置，确保内部元件与壳体之间留有足够的安全绝缘间隙，同时模拟实际装配的卡扣、螺丝固定位，还原真实产品的装配逻辑。材质渲染阶段，钣金外壳赋予哑光镀锌钢板材质，还原金属壳体的细腻磨砂质感，通风孔处做轻微的边缘倒角处理，渲染时体现孔位的通透感；内部的电感线圈赋予铜质绕线材质搭配绝缘骨架的塑料质感，电容元件还原不同规格的外壳色彩与标识质感，电路板赋予典型的PCB绿油材质搭配焊盘的金属光泽，接线端子部分赋予阻燃塑料材质与金属接片的质感区分。设计过程中重点考量散热结构与装配合理性，外壳的通风孔阵列采用参数化设计，可根据实际散热需求调整孔径与孔间距，壳体的侧边预留接线开口，匹配电源输入输出的接线需求，同时在壳体的安装面预留固定耳位，方便电源在设备内的安装固定。整体模型还原了NXT-100开关电源的真实结构比例，既可以作为同类电源产品设计的结构参考，也可用于电气装配场景的可视化展示，建模过程中对非核心细节做了合理简化，在保证结构准确性的同时控制模型体量，方便后续的装配验证与方案调整。
