2420系列五路直角电路摩擦锁结构

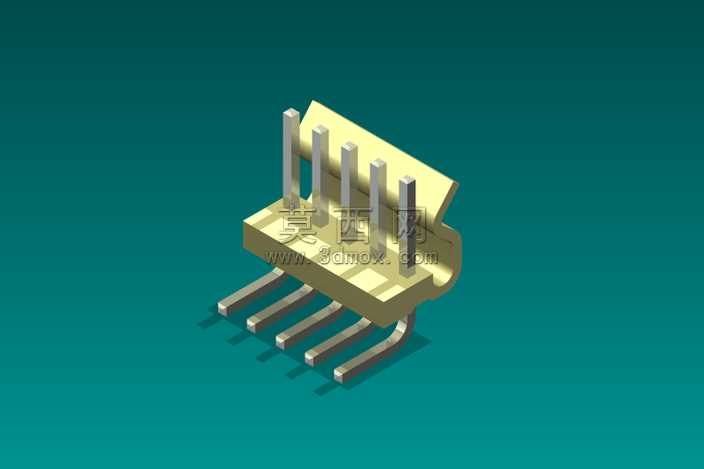

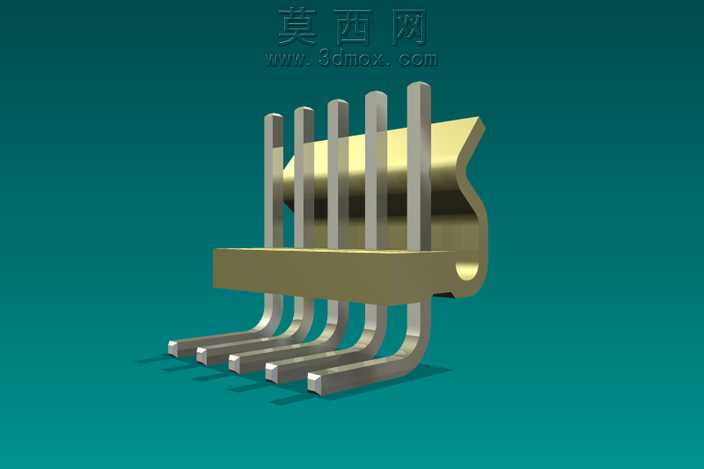

本作品为电路连接用直角摩擦锁结构，建模过程中首先基于2420系列接插件的行业通用尺寸规范，在三维软件中完成整体轮廓的草绘搭建，先确定五路平行端子的排布间距、直角弯折的曲率半径以及锁止基座的安装定位基准，保证各部件的装配公差符合电子接插件的通用配合要求。建模阶段针对金属端子部分，采用扫掠特征完成直段与直角弯折段的一体化成型，对端子接触端做了微小的倒角处理，既还原实际生产中的冲压工艺特征，也避免尖锐棱角在装配时刮伤配套对接件；锁止基座部分采用拉伸加切除的特征组合，预留出端子穿装的定位槽，槽体与端子的配合间隙控制在合理范围，保证端子安装后不会出现松动偏移。材质设置上，金属端子部分赋予镀锡铜合金材质，调整金属粗糙度参数模拟真实冲压件的亚光金属质感，基座部分赋予黄铜材质，通过调整反射率与高光参数，还原铜材温润的金属光泽，背景采用深青绿色纯色背景，搭配三点布光方案，主光从侧上方打亮结构主体，辅光补全暗部细节，轮廓光勾勒端子与基座的边缘层次，渲染输出时开启全局光照，让金属表面的光影过渡自然柔和，充分展现结构的立体形态。结构设计上采用直角出线的布局，能够适配设备内部垂直方向的布线需求，五路平行端子可同时实现五路电路的连通，摩擦锁结构通过基座与对接件的过盈配合实现锁止，无需额外卡扣结构即可保证连接后的稳定性，避免使用过程中出现松脱断电的问题，整体结构紧凑，占用安装空间小，适配小型化电子设备的内部安装场景，建模过程中对所有棱角都做了工艺性处理，完全符合五金冲压件的生产加工要求，可直接用于生产前的结构验证、装配模拟以及产品展示场景。
