集成式GRN60开关电源三维结构设计

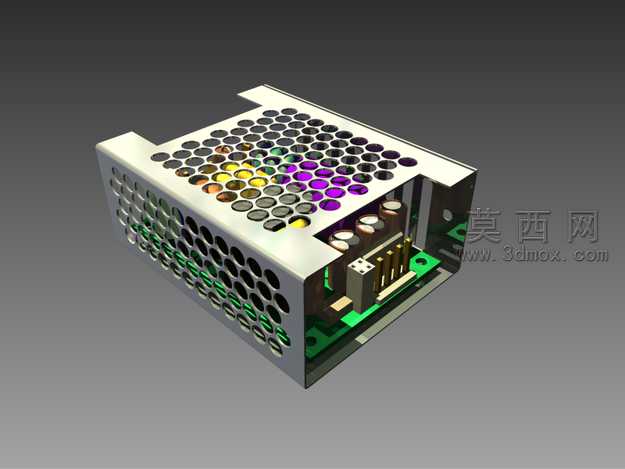

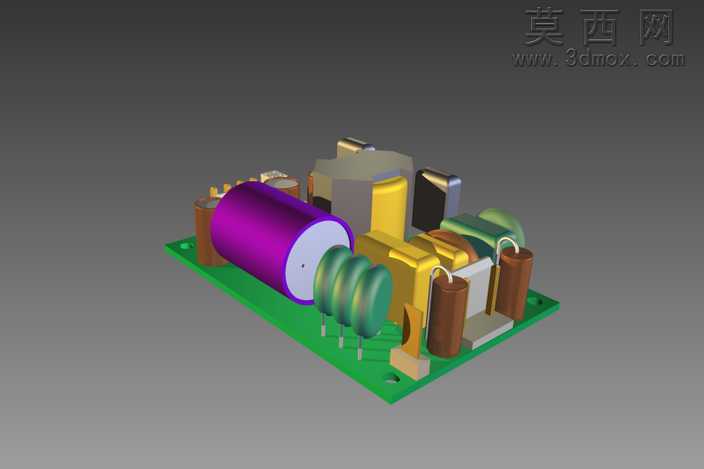

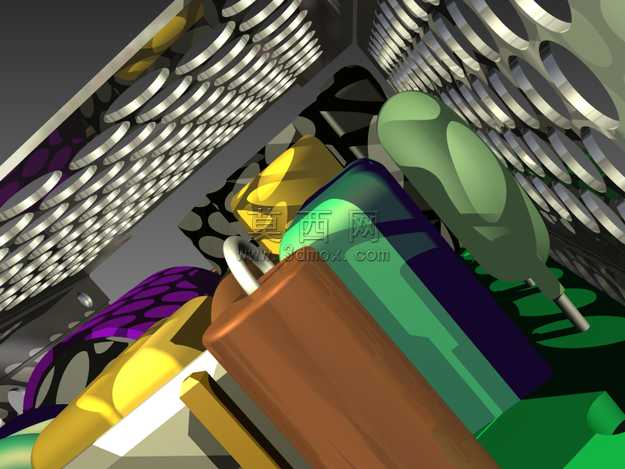

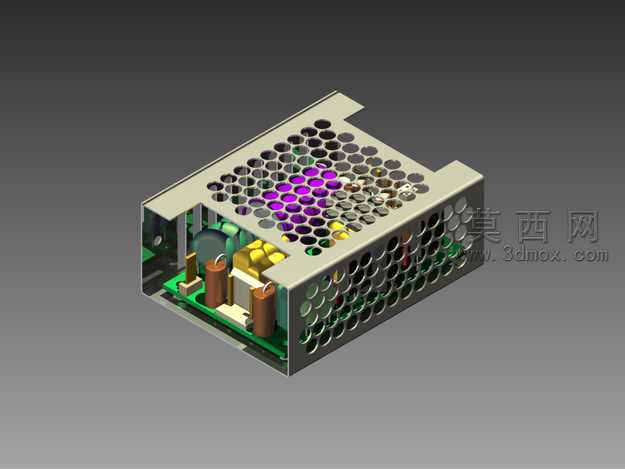

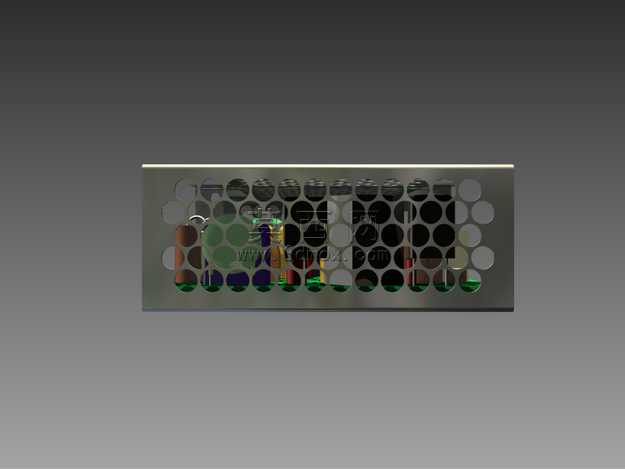

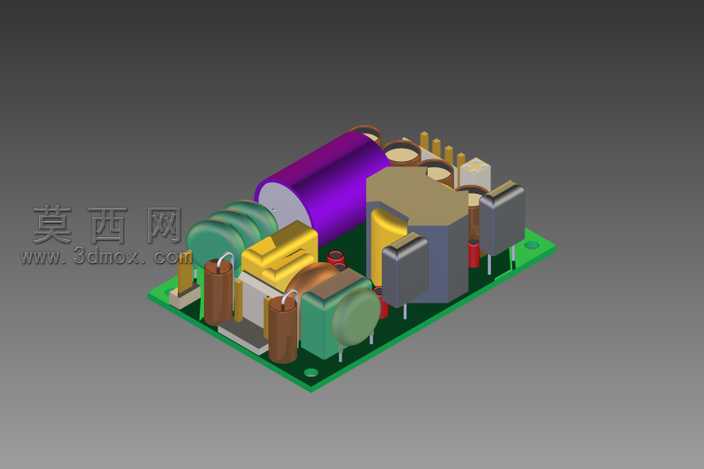

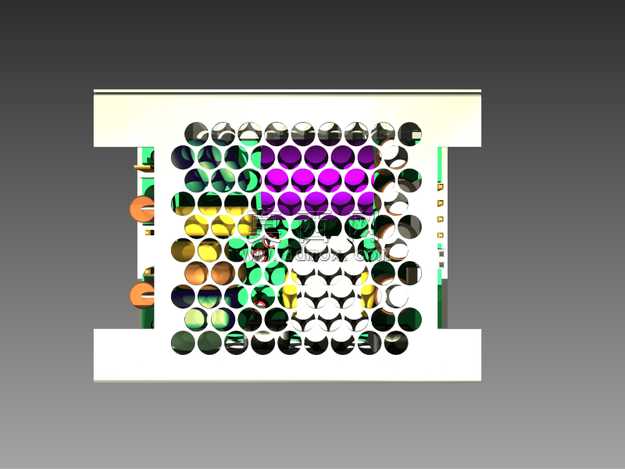

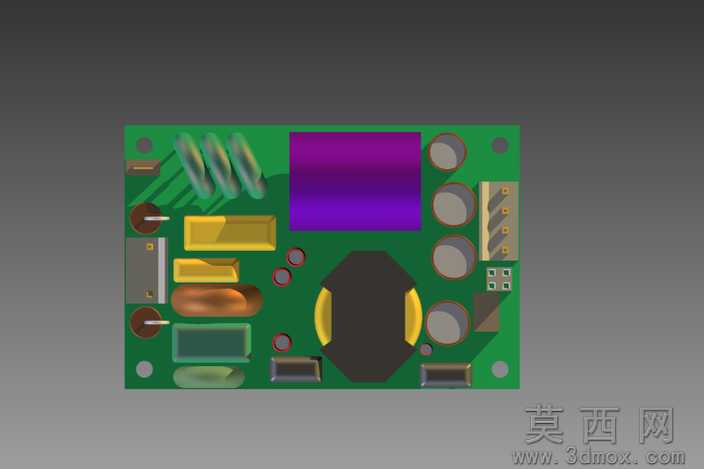

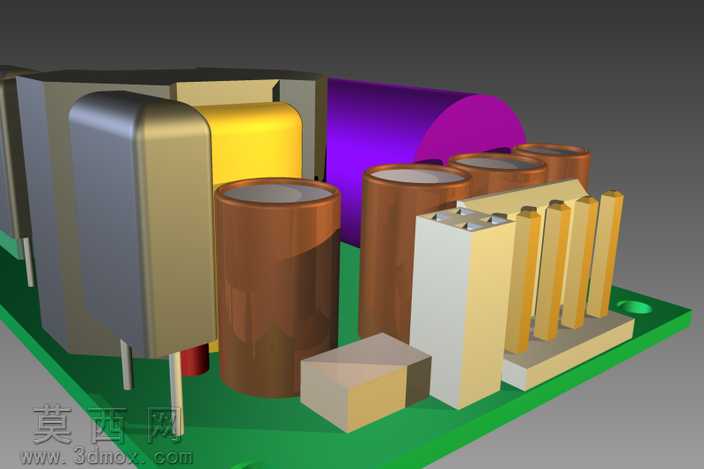

本次建模围绕GRN60集成式高效率开关电源展开，首先基于实物测绘的尺寸参数搭建整体框架，先绘制电源的金属外壳基体，外壳采用弯折成型的钣金结构设计，顶部规划密集的圆形散热通孔阵列，建模时通过线性阵列命令快速生成排布规整的散热孔，同时对孔位边缘做微小的倒角处理，还原钣金冲压后的工艺细节，外壳两侧预留安装固定的折边结构，折边上的安装孔位严格按照实物的安装间距定位，保证后续装配的适配性。完成外壳建模后，拆分内部的电路组件结构，依次绘制PCB电路板基体、电解电容、高频变压器、接线端子等核心元件，每个元件的尺寸比例严格参照实物比例调整，电解电容的圆柱本体、顶部的防爆压痕、引脚的弯折形态都做了精细化还原，高频变压器的磁芯骨架、绕线区域的分层结构也通过拉伸、切除命令逐步刻画，接线端子的金属接片、塑料基座的卡扣结构都做了对应建模，保证内部组件的装配层级清晰。材质渲染阶段，金属外壳赋予哑光镀锌钢板材质，调整金属粗糙度参数还原钣金件的哑光质感，散热孔内部做轻微的阴影处理增强层次感，内部PCB板赋予绿色阻焊层材质，表面印制的线路纹理通过贴图还原，电解电容分别赋予棕色、黄色的塑胶外皮材质，金属引脚赋予镀锡金属材质，高频变压器的磁芯赋予铁氧体的深灰哑光材质，绕线区域赋予铜质漆包线的材质质感。建模过程中重点核对了元件之间的干涉尺寸，确保外壳与内部元件的间隙符合实际装配要求，散热孔的排布避开内部元件的凸起位置，既保证散热效率又避免结构干涉，整体模型完整还原了GRN60开关电源的外观形态与内部结构布局，可作为电气设计、电源选型参考的辅助模型，也可用于装配场景的占位模型使用，模型结构拆分清晰，各部件可单独编辑调整，方便后续根据需求修改尺寸参数。
