带红色引线的单针公头电连接器结构

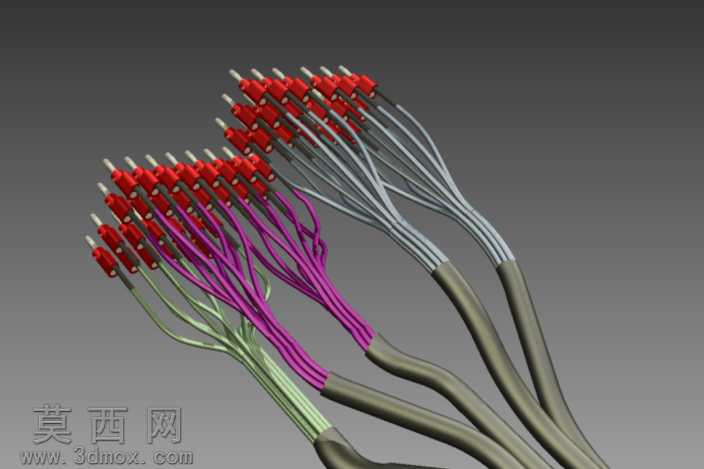

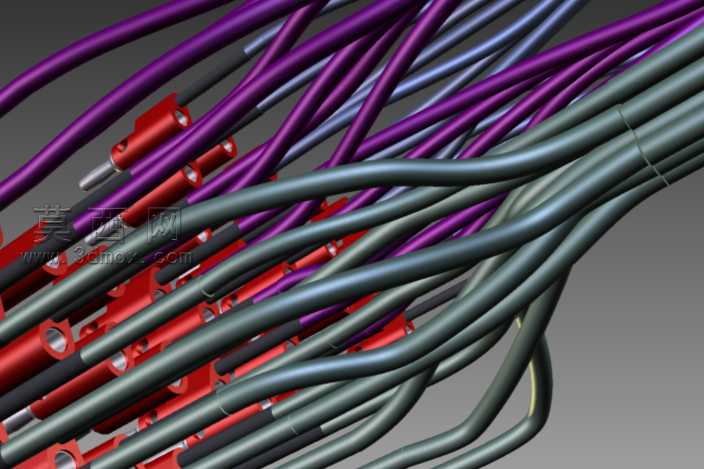

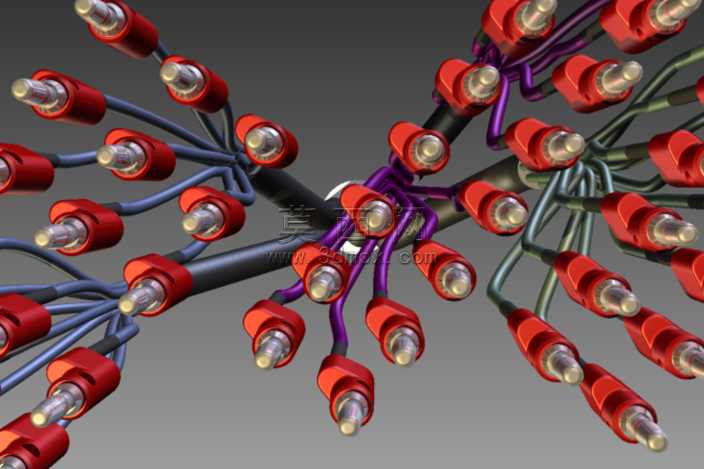

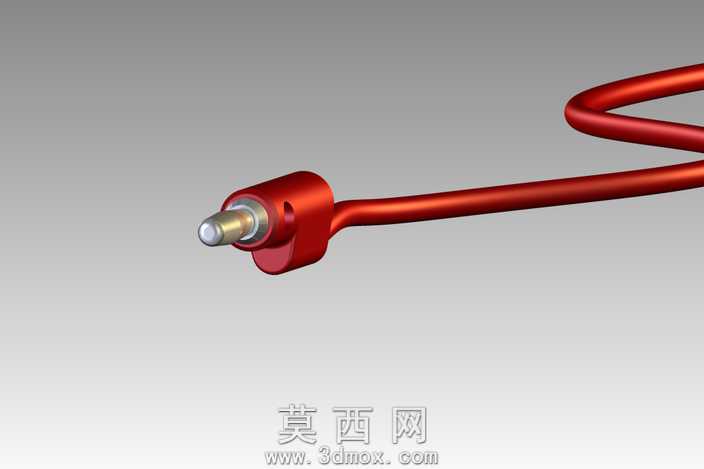

本模型为单针公头电连接器三维结构，采用主流三维建模软件完成全参数化设计，建模过程严格遵循电连接器通用设计规范，完整还原了产品的全部细节特征。模型主体分为接触插针、绝缘基座、固定翼片、连接引线四个核心部分，接触插针采用阶梯轴结构设计，前端为圆弧形导向头，方便对接时顺利插入母座插孔，中段设置环形定位槽，用于装配时的轴向限位，插针尾部与红色引线做压接式连接结构，还原了真实的接线工艺特征。绝缘基座采用红色工程塑料材质设计，基座侧面延伸出带安装孔的固定翼片，可通过螺丝将连接器固定在设备壳体上，基座与插针的配合部位设计了多层防松卡扣结构，避免插针在插拔过程中出现松动移位。连接引线为红色柔性线缆，建模时采用扫掠特征完成线缆的弯曲形态制作，还原了线缆自然弯折的弧度，线缆与基座的连接部位做了收口过渡处理，模拟了线尾护套的防护结构。材质渲染阶段，接触插针赋予抛光黄铜金属材质，添加了轻微的使用磨损质感，还原金属接插件的真实光泽；绝缘基座与引线赋予哑光红色工程塑料材质，调整了材质的粗糙度与反光度，区分出硬质塑料基座与柔性线缆外皮的质感差异；插针顶端的接触端面做了高光金属处理，突出接触部位的导电属性。设计过程中重点考量了连接器的插拔导向性、安装固定可靠性、接线部位的抗拉扯性能，所有配合尺寸均参考行业通用标准设定，各零部件之间的装配关系清晰，无干涉重叠问题，模型可直接用于装配验证、结构展示、产品宣传渲染等场景，能够直观呈现该款电连接器的外观形态与结构组成，帮助设计人员快速理解产品的构造特点，也可作为同类型连接器设计的参考模板，缩短同类产品的开发建模周期。
