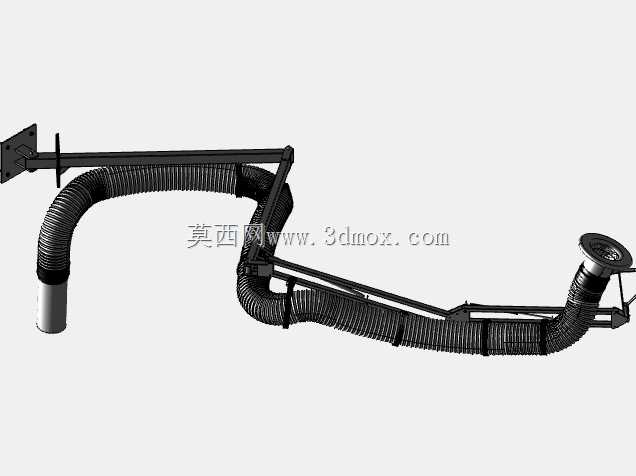

壁挂式多关节柔性烟尘吸气臂结构

　　在焊接工位、打磨作业区、小型激光加工点位这类会持续产生悬浮烟尘、有害气溶胶的作业场景里，固定位置的集烟罩往往很难适配不同作业姿态、不同加工点位的烟尘捕集需求，作业人员频繁挪动集气装置既耽误生产节拍，也很难保证烟尘捕集效率，壁挂式多关节柔性烟尘吸气臂就是针对这类分散式产尘点位设计的定向捕集部件。这套结构采用壁挂侧装的固定形式，安装基座直接通过膨胀螺栓固定在车间立柱或者墙面承重结构上，不需要占用地面作业空间，对于工位排布紧凑、地面设备密集的机加工、焊接车间来说，能最大化释放作业区域的可用面积，避免地面走管带来的磕碰、绊倒风险。整个臂体采用多段铰接的关节结构，每段关节都带阻尼锁紧机构，作业人员可以单手拉动吸气罩端，

　　将吸口调整到距离产尘点30-50cm的最佳捕集位置，调整完成后关节可以自动锁止定位，不会因为管路自重或者通风风压出现移位、垂落的问题，覆盖范围可以根据臂段总长度适配半径2-4米的扇形作业区域，足够覆盖单个焊工的常规作业移动范围，也能适配小型工件打磨时不同角度的加工位置。臂体的通风管路采用内嵌钢丝支撑的柔性波纹软管，管壁选用耐温、耐少量焊接火花溅射的复合材质，既可以跟随臂段关节自由弯折，不会出现管路折瘪堵风的问题，也能耐受焊接作业时偶尔飞溅的高温焊渣，避免管路被烫穿漏风。软管外部配套平行四边形的连杆支撑结构，将柔性管路的重量完全承载在金属连杆上，不需要软管本身承受臂段的拉伸、弯折载荷，大幅延长柔性管路的使用寿命，

　　也让臂体调整时的动作更顺滑，不会出现软管卡滞、拉扯的问题。靠近墙面的固定基座位置预留了标准通风法兰接口，可以直接对接车间的集中除尘通风支管，不需要额外做变径转接，安装时只需要核对基座的安装孔位距离，保证墙面承重能力满足臂体满载（含管路积尘重量）的载荷要求即可，基座的旋转关节可以实现水平方向180度的自由回转，配合臂段的上下俯仰关节，能实现覆盖范围内任意空间位置的吸口定位。吸口端配套了圆形的集烟罩，罩口边缘做了圆滑导风处理，在相同通风风量下可以形成更均匀的捕集流场，避免吸口边缘风速过高把小型工件、加工辅料吸走，也能减少吸口处的气流噪音。设计时需要重点核算各段关节的阻尼力矩，既要保证臂体调整时的操作力足够轻便，单手握持即可拉动移位，

　　也要保证在任意调整位置，臂体不会因为自重出现下滑、点头的问题，尤其是臂体完全伸展到最大水平长度时，最靠近基座的关节承受的弯矩最大，阻尼件的选型要留足1.5倍以上的力矩余量，避免长期使用后阻尼衰减导致臂体垂落。同时要注意柔性软管的弯曲半径控制，所有关节活动到极限位置时，软管的弯曲半径不能小于管径的3倍，否则会增大管路风阻，降低烟尘捕集的风量，也会加速软管弯折位置的磨损老化。这类吸气臂除了焊接、打磨工位使用，也可以适配实验室化学操作位、小型喷涂工位的有害气体收集，只需要根据接触的介质类型更换对应耐腐、耐温的软管材质即可，支撑连杆和关节部分采用静电喷塑处理，能适应车间内多尘、潮湿的使用环境，日常维护只需要定期检查关节阻尼件的锁紧力、清理软管内壁积附的粉尘即可，不需要复杂的保养操作。安装时要注意基座的安装高度，一般设置在距离作业地面1.8-2米的位置，既可以保证臂体完全下垂时吸口不会磕碰地面，也能避免臂体伸展时遮挡作业人员的操作视线，吸口调整到作业位置时，尽量保持吸口斜向对准产尘点的烟尘上升路径，顺着热烟气的上升方向捕集，能在相同风量下获得更高的烟尘收集效率，减少除尘系统的无效能耗。
