十吨级工业锅炉成套辅机系统三维设计

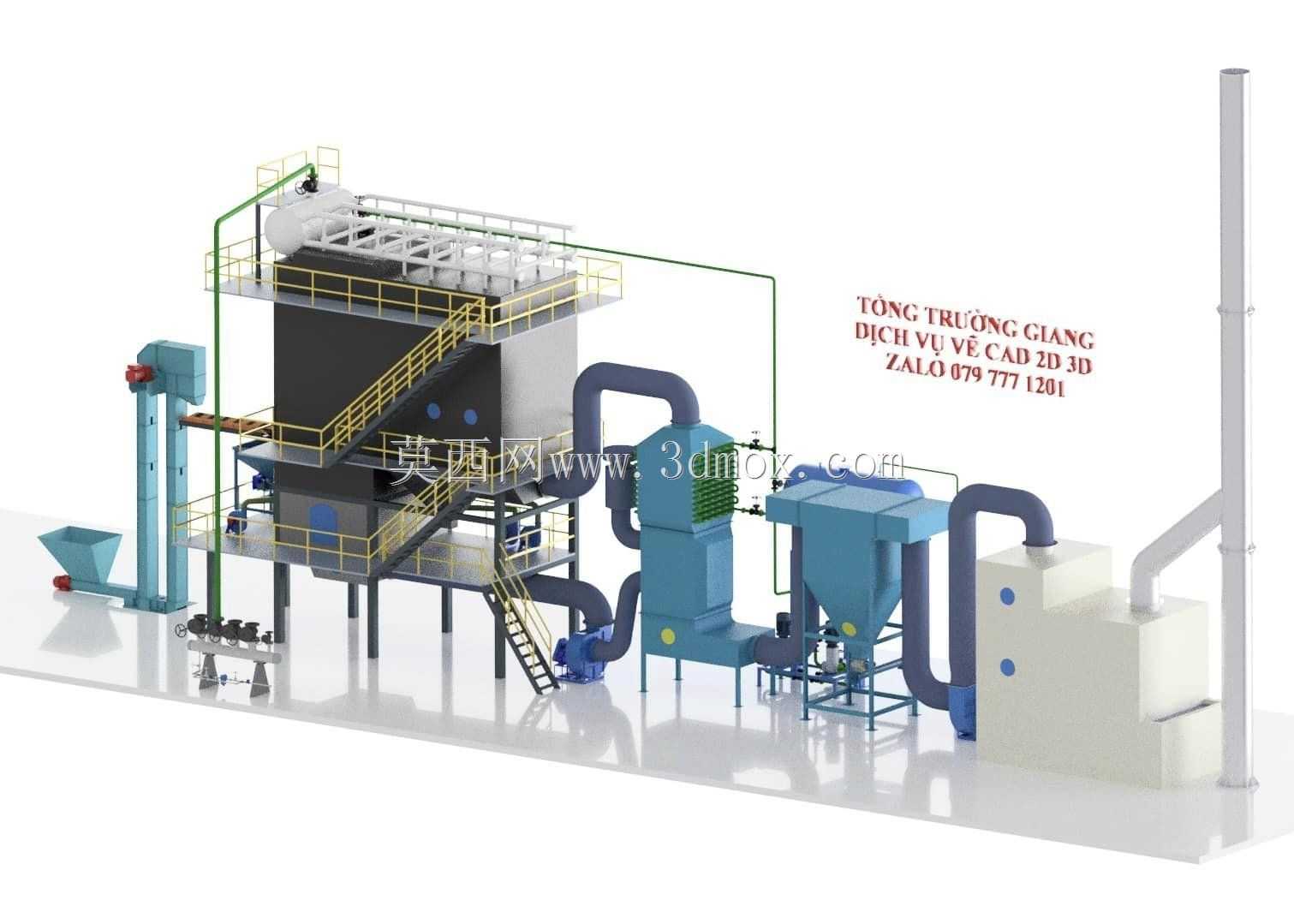

　　这套三维模型还原的是额定出力每小时十吨的工业燃煤锅炉成套系统，覆盖从燃料进料、燃烧换热、烟气净化到尾气排放的全流程设备布局，在工业供热、生产供汽场景中，这类系统是食品加工、纺织印染、化工制剂等需要稳定蒸汽热源的生产环节核心动力源，区别于散装锅炉的零散设计，这套模型把所有辅机和主机的安装位置、管线走向都做了1:1的空间适配，能直接作为项目前期场地规划、管线综合排布的参考底图。

　　从实际工程落地的角度看，这套设计首先考虑的是厂区安装的边界限制，主机本体采用多层钢平台支撑结构，进料端布置在左侧，配套的斗式提升机直接对接煤仓进料口，省去了额外的输煤栈桥空间，平台每层的检修通道宽度都预留了不小于0.8米的通行空间，斜向扶梯的倾角控制在45度以内，符合日常巡检和设备检修的操作要求，顶部的汽包、安全阀、水位计等附件都做了独立的操作平台，避免巡检时需要跨越管线的风险。

　　烟气处理段的布局是这套设计的重点，从锅炉尾部烟道出来的高温烟气首先进入旋风除尘单元，大颗粒的飞灰在离心力作用下被初步分离，之后进入布袋除尘室做精细过滤，最后经过引风机接入烟囱排放，整个烟气流道的弯头都采用了大曲率半径的圆弧过渡，减少烟气流动的阻力损失，降低引风机的运行功耗，每个除尘单元的下部都布置了灰斗和卸灰阀接口，位置刚好对齐厂区常规的输灰通道，后期安装时不需要额外改动灰渣输送的路线。

　　设计过程中特意做了动静区域的分隔，锅炉主机的燃烧区、鼓引风机这类振动较大的设备，和控制箱、水处理设备这类需要稳定环境的部件之间预留了足够的隔振距离，所有管道的支架位置都避开了设备的检修门和操作面板，蒸汽主管道从锅炉顶部引出后顺着平台立柱排布，不占用地面的通行空间，给水管道沿着平台下层敷设，和高温蒸汽管道保持了足够的安全间距，避免热辐射影响给水温度的稳定性。

　　从安装尺寸的适配性来看，整套系统的横向占地宽度控制在18米以内，纵向深度不超过12米，烟囱的高度按照常规工业厂区的排放要求设置，底部的固定基础和引风机房做了一体化的结构预留，不需要额外做独立的烟囱基础，设备之间的连接法兰位置都做了标准化的对齐，现场安装时不需要再对管道做二次切割调整，所有辅机的检修空间都按照最大部件的拆卸尺寸预留，比如布袋除尘器的滤袋更换空间、引风机的叶轮拆卸空间，都在模型里做了碰撞校验，不会出现后期检修时部件被平台或者管线挡住的问题。

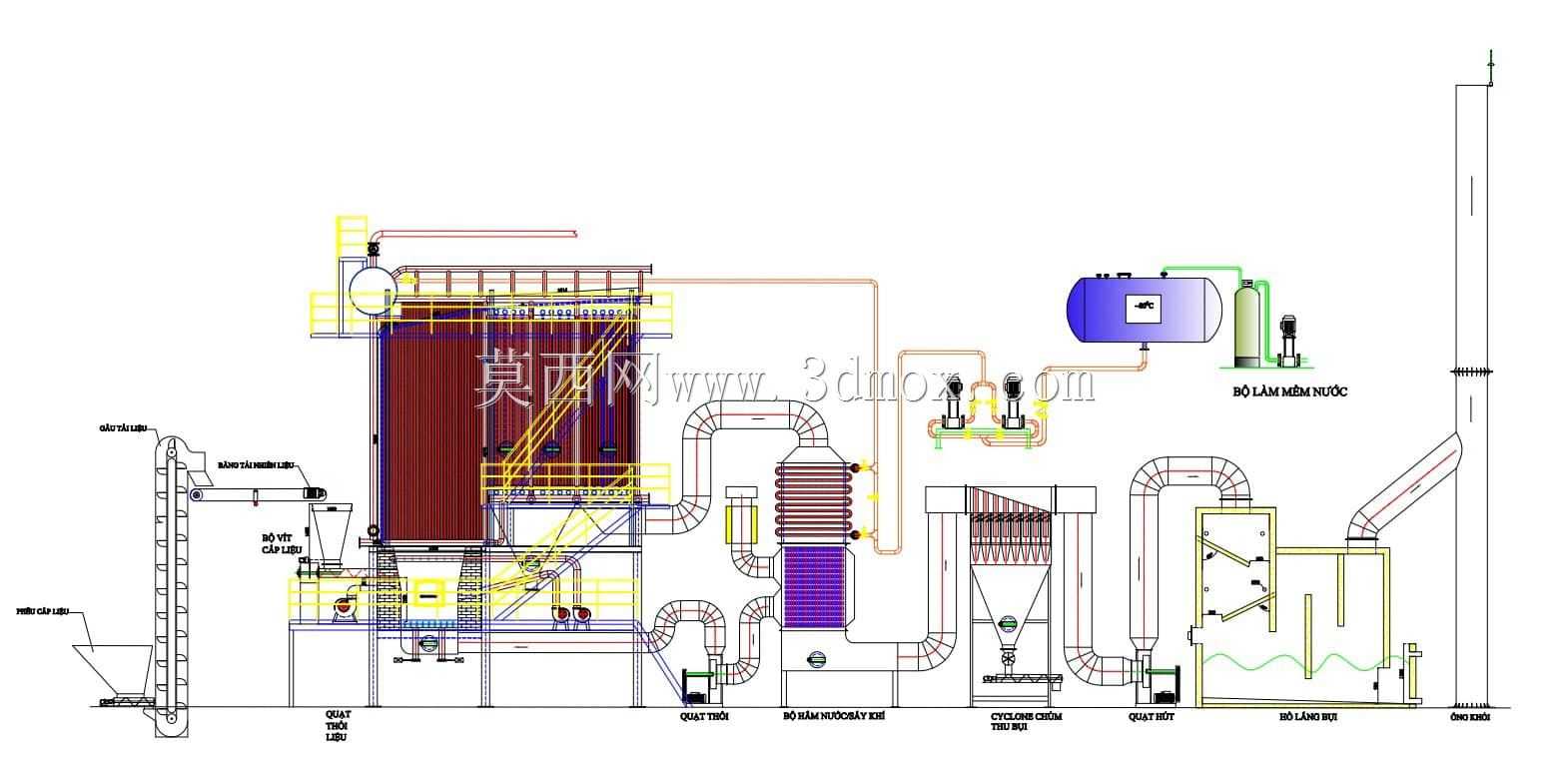

　　这套模型还还原了系统的介质流向逻辑，绿色管线为软化水给水管道，蓝色为烟气流通管道，银色为蒸汽输出管道，不同介质的管线采用不同的排布高度，避免交叉干扰，给水泵的位置布置在锅炉侧前方，和锅炉的给水口距离最短，减少管道沿程阻力，鼓风管道从侧面接入锅炉炉排下方，风道上的调节风门位置刚好在操作平台伸手可及的高度，方便运行人员根据燃烧情况调整配风。

　　在实际选型参考中，这套布局适配绝大多数中小型工业厂区的供热需求，不需要对总图做大幅调整就能直接套用，模型里的每个部件都按照实际工业产品的尺寸建模，钢平台的立柱间距、护栏高度、踏步尺寸都符合工业设备安全规范，管线的支吊架间距也满足热力管道的安装要求，能直接作为三维布线、结构受力核算的基础模型，减少前期方案设计的重复建模工作量。
