CA6140机床配套工件夹持试验台结构

　　该试验台主要配套CA6140系列普通车床使用，部署在机床加工工位旁的检验区域，承担加工前后工件的形位公差检测、装夹定位精度验证、切削工艺参数模拟校验等实际生产任务，可覆盖轴类、盘类、小型异形件的装夹检测需求，无需占用机床本体的加工工时，能有效提升机床的实际稼动率，避免在设备加工行程内开展调试、检测类辅助作业带来的产能浪费。

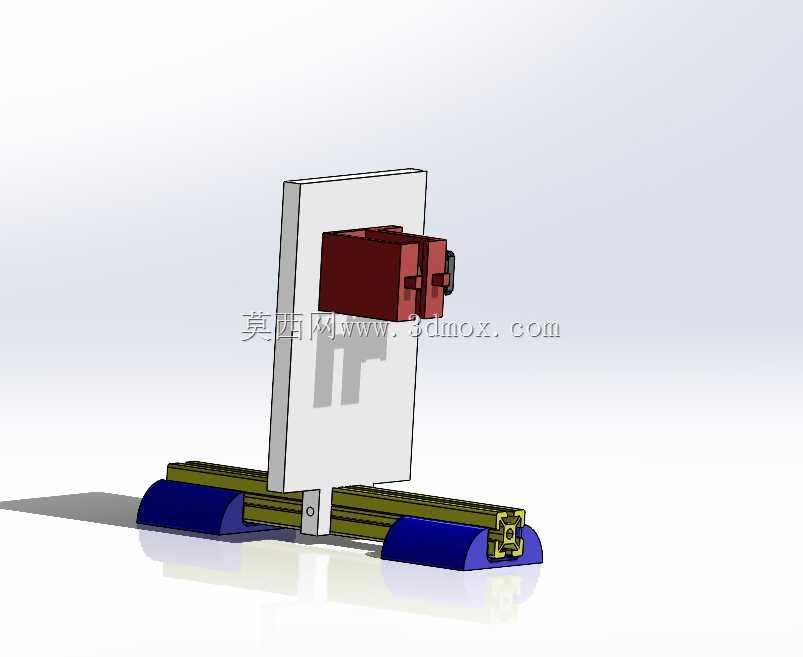

　　从结构设计逻辑来看，整套装置采用立式背板加水平滑移底座的组合布局，底部采用双平行线性导轨作为滑移承载结构，导轨下方设置两个对称分布的高分子材质支撑脚，支撑脚底面做平面度精磨处理，可直接放置在检验平台或车间水磨石地面上，无需额外打膨胀螺栓固定，整体安装边界宽度控制在420mm范围内，前后纵深210mm，立式背板总高度380mm，不会遮挡检验人员的观测视线，也可适配常规车间检验工位的操作空间要求，单人即可完成移位、部署作业。

　　夹持执行模块采用快换式接口设计，固定在立式背板前侧的滑移块上，可沿背板上的竖直导向槽做上下位置调整，调整行程覆盖120mm范围，可适配不同高度尺寸的工件装夹需求；夹持端的开口范围可通过侧方的调节旋钮控制，最大加持力可满足10kg以内工件的固定需求，夹持块接触面做防滑网纹处理，避免检测过程中工件出现滑移偏移，保证检测数据的准确性。水平导轨上的滑移支座可带动立式背板整体沿水平方向移动，水平行程覆盖280mm范围，可配合百分表、粗糙度仪等常规检具完成工件不同轴向位置的参数检测，无需反复拆装调整工件装夹位置。

　　在实际应用场景中，该试验台可配合机床首件检验流程使用，机床完成首件加工后，可直接将工件转移至该试验台完成尺寸、形位公差的全项检测，检测过程中机床可继续开展下一件工件的粗加工作业，大幅压缩首件检验的等待时长；同时也可用于新员工的装夹操作培训，无需占用生产设备即可完成装夹定位、找正等基础操作的练习，降低培训阶段的设备占用成本。整套结构的受力路径经过优化，夹持工件产生的倾覆力矩会通过立式背板传递至底部导轨支座，再通过两侧支撑脚分散到承载平面，即使在最大加持行程位置装夹额定负载的工件，整体结构的倾斜量也控制在0.02mm以内，不会出现失稳翻倒的问题。

　　细节设计上，所有导向滑移面均设置了可拆卸的防尘挡片，可阻挡车间内的金属切屑、磨削粉尘进入导轨配合面，降低日常维护的频次；各调节位置均设置了清晰的刻度标线，调整位置时可直接读取位移数值，无需额外借助量具测量调整量；底部支撑脚可通过下方的调节螺钉微调水平度，适配承载平面存在的微小高度差，保证立式背板的垂直度满足检测基准要求。整套装置没有冗余的结构设计，所有零部件均采用常规机加工艺即可完成加工制造，加工成本可控，零部件的通用化率较高，后期维护更换配件无需定制特殊规格的零件，适合中小机加工车间的日常生产检验场景使用。
