叉耳式铰接传动轴接头结构设计

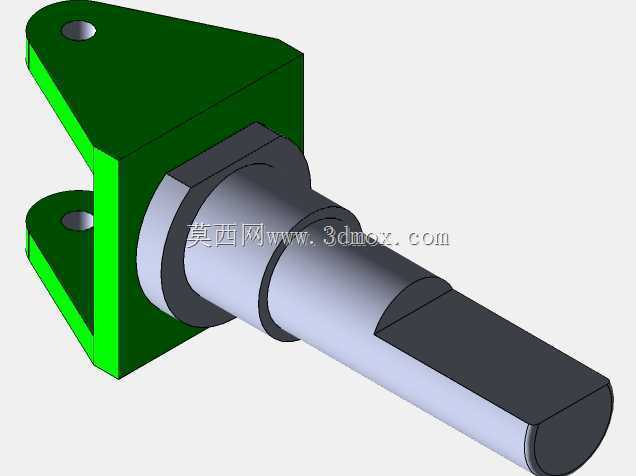

　　这套轴接头结构在中小型传动机构、调压设备联动杆系以及需要小角度摆动补偿的装配位置中比较常见，零件一端采用双片叉耳夹持形式，另一端延伸出阶梯轴段，整体承担扭矩传递、铰接定位和轴向限位三类作用。实际设备运行时，绿色叉耳部分通过两个同轴通孔与外部摆臂、连杆销或支座形成转动副，销轴穿入后可让接头在平面内产生一定角度摆动，用来补偿装配误差、吸收连杆运动过程中的微量偏摆，避免刚性连接造成轴颈别劲、轴承局部过载；轴段则伸入配套轮毂、联动套或操作机构内，依靠圆柱面配合传递旋转动作，末端扁方结构可与开槽件卡合，进一步限制周向转动，在需要明确相位关系的调压、离合、锁止机构中能保证动作同步。

　　从结构布局看，叉耳端做成上下平行的双耳形式，耳板外侧带有三角形加强轮廓，根部与轴肩附近的块状基体连成一体，这种布置在受侧向销轴力时可把载荷分散到两块耳板上，相比单耳吊耳结构抗剪刚度更高，双耳对称受力也能减小销轴弯曲力矩。轴段设置了多级台阶：靠近叉耳基体处直径较大，形成定位轴肩，装配时可顶住配套衬套或轮毂端面，确定接头插入深度；中间圆柱段作为主要配合面，末端保留圆柱端头并在一侧铣出扁位，扁位与圆柱面交界处平滑过渡，既方便装入带键槽或开口槽的传动件，也能在不额外增加平键的情况下传递较小扭矩。建模时需重点控制双耳销孔的同轴度、销孔轴线与轴段轴线的空间位置关系，若两孔同轴度偏差过大，销轴穿入后会出现卡滞，铰接摆动阻力明显增大；轴段外圆与轴肩端面的垂直度也要约束，否则轮毂贴紧轴肩后会产生端面跳动。

　　安装边界方面，叉耳部分需要预留销轴穿装空间，耳板外侧应留出销轴装入和开口销/挡圈固定的操作余量；双叉耳之间的开槽宽度要匹配被夹持连杆的厚度，槽宽过大易产生冲击间隙，过小则会夹死连杆、失去铰接补偿能力。轴段长度按轮毂配合宽度确定，轴肩到扁方末端的距离需保证传动件套入后不会超出轴端，扁方厚度与配合件开槽宽度保持小间隙配合，方便拆装同时减少回程空程。这类接头常用于交流稳压器的调压联动机构、小型操作台的转轴连接、夹具摆杆传动以及轻工设备的连杆铰接部位，工作载荷通常不大，但对动作灵活性和定位可靠性要求较高。设计中耳板厚度、销孔直径和轴径需要按所受剪力和扭转力矩匹配，销孔与销轴之间采用间隙配合以保证转动，轴颈与轮毂之间可根据是否需要相对转动选择过渡配合或间隙配合；棱角处除配合面外均做倒角处理，既去除加工毛刺，也避免装配时刮伤配合件。三维建模过程中，叉耳曲面与基体交接处应保留实体加强形态，轴段台阶、扁方和销孔作为核心特征需完整表达，便于后续工程图生成公差标注、装配干涉检查以及销轴选型校核。
