壁挂式卷装纸巾承托支架结构设计

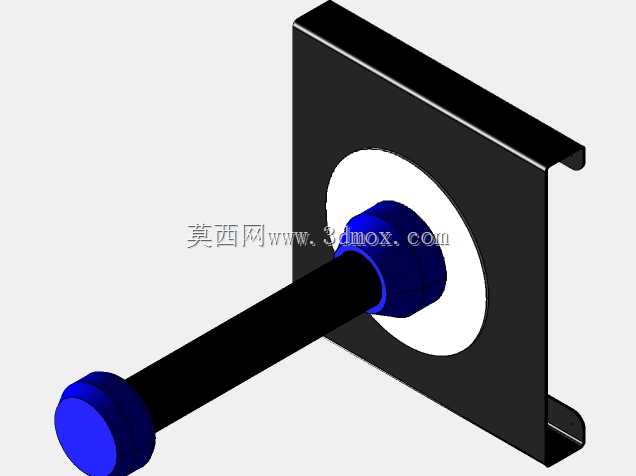

　　这款壁挂式卷装纸巾承托支架，主要面向商用后厨、公共卫生间、工业车间操作工位等需要固定放置大卷擦手纸的场景设计，解决了卷装纸巾随意摆放易受潮、易沾染油污灰尘、取用拉扯时整卷滚落的常见问题。从结构组成来看，整套构件分为壁挂安装背板、穿纸芯轴、轴端限位挡盖三个核心部分，没有多余的冗余结构，所有棱角均做了R2左右的倒钝处理，既避免安装使用过程中划伤操作人员，也不会在抽拉纸巾时勾扯纸面造成纸屑残留。背板采用折边成型结构，上部与下部各预留一个安装固定位，适配墙面膨胀螺丝或者免钉胶两种安装方式，折边高度控制在15mm，既能保证背板贴墙安装后的结构强度，避免承托整卷纸巾时出现背板变形翘曲的问题，也不会因为折边过高导致整体结构突出墙面过多，

　　占用不必要的通行空间。穿纸芯轴的直径设计为25mm，适配市面上绝大多数常规大卷擦手纸、厨房卷纸的纸芯内径，轴身长度预留了120mm的有效穿装距离，可以兼容宽度在100mm以内的各类卷装纸巾，覆盖日常民用、商用场景的绝大多数卷纸规格。轴端的限位挡盖采用快拆式结构设计，不需要额外工具即可手动拆卸，更换纸卷时只需要拔下外侧挡盖，套入新的纸卷后再将挡盖卡入轴端的限位槽即可完成更换，整个更换过程不超过10秒，日常维护操作门槛极低。设计过程中重点考虑了抽拉纸巾时的受力情况，芯轴与背板的连接位置做了局部加厚处理，当使用者快速抽拉纸巾时，连接位置可以承受瞬时的斜向拉力，不会出现芯轴弯折、连接位开裂的问题。背板的安装孔位做了长圆孔设计，

　　安装时可以在上下10mm的范围内微调固定位置，降低墙面打孔时的定位精度要求，即使两个安装孔的垂直距离存在少量偏差，也能顺利完成支架的固定安装，不会出现孔位对不上无法安装的情况。整个支架的外表面没有复杂的凹凸造型，平整的表面更便于日常清洁，沾染油污、水渍后只需要用湿抹布擦拭即可清理干净，不会在结构缝隙里残留污渍滋生细菌。在安装边界上，整套支架安装完成后突出墙面的总距离为140mm，预留了足够的纸卷转动空间，即使纸卷满卷状态下直径达到120mm，抽拉转动时也不会与墙面产生摩擦，保证抽纸过程顺畅不卡纸。芯轴的安装高度距离背板下边缘30mm，当纸卷使用到最后剩余少量纸段时，纸卷也不会从芯轴上滑落，能保证整卷纸巾完全用尽，

　　减少不必要的耗材浪费。轴端挡盖的直径设计为40mm，比常规纸芯的内径大出15mm，既可以可靠挡住纸卷防止其从轴端脱出，又不会因为挡盖直径过大导致抽纸时纸面与挡盖产生过多摩擦，造成抽拉阻力过大、纸张扯断的问题。针对潮湿环境的使用需求，整个构件的所有边缘都做了密封过渡处理，没有容易积水的凹槽结构，在卫生间、洗碗间等高湿度场景下长期使用，也不会因为积水残留导致结构锈蚀，延长整体的使用寿命。在实际工况测试中，该支架可以稳定承托重量达2kg的大卷纸巾，反复抽拉一万次以上芯轴也不会出现松动下垂的情况，完全满足高频使用场景的耐用性要求。
