壁挂式薄铝板装饰型材折弯成型工装

　　这款壁挂安装的折弯工装，核心定位是面向装饰类薄型铝型材的小批量折弯加工作业，适配0.5mm厚度的薄铝板装饰件成型需求，常见于广告标识制作、室内装饰线条加工、小型五金饰件生产这类对工件折弯精度要求不极端严苛、但需要灵活适配小批量多规格型材加工的场景，相比大型落地式折弯设备，它不占用地面作业空间，依托墙面完成安装固定，很适合小型加工门店、工坊类作业场地使用。

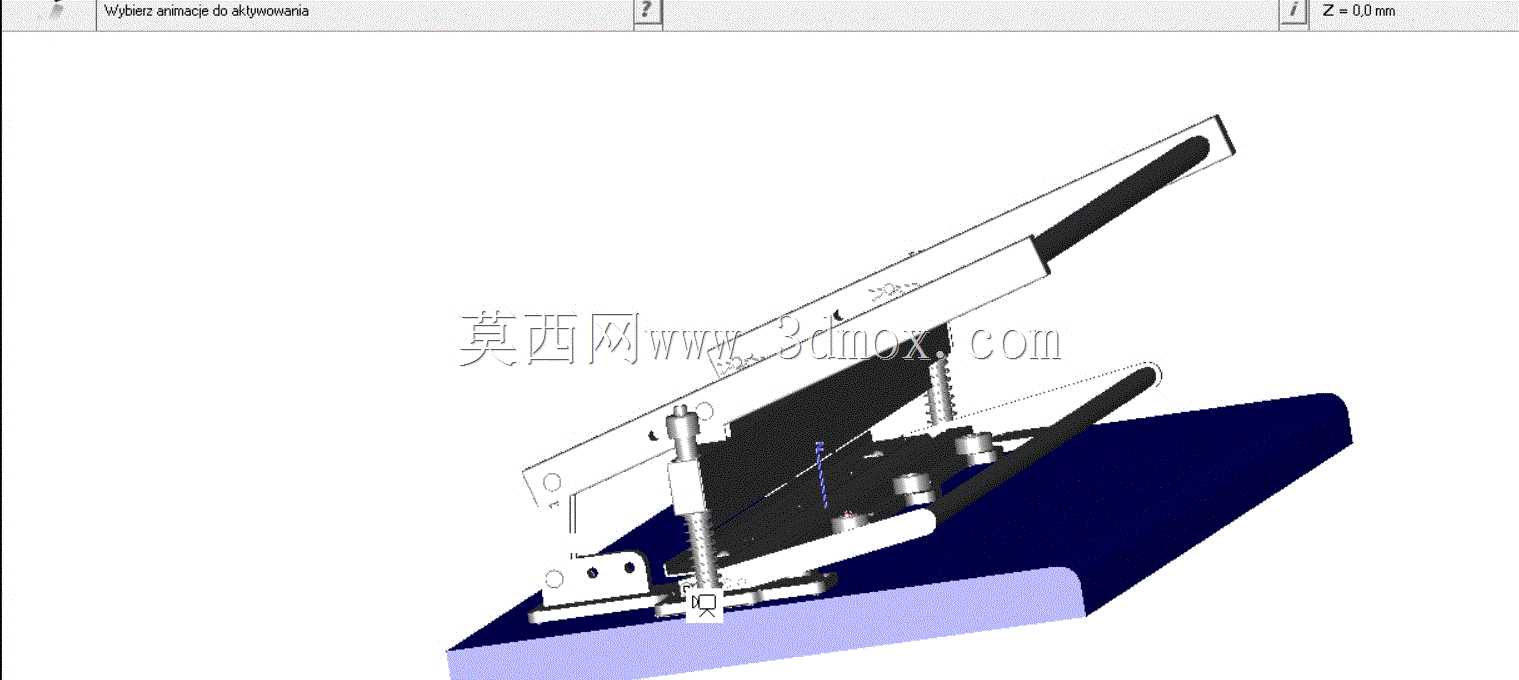

　　从功能实现逻辑来看，该工装采用手动驱动的杠杆式施力结构，两侧的支撑摆臂构成施力力臂，作业时将待加工的薄铝板型材放置在下模支撑梁上，定位对齐折弯基准线后，通过下压前端的操作杆带动上压合梁动作，配合背部的基准靠板完成型材的折弯成型，整个施力路径经过杠杆比优化，单人即可轻松完成0.5mm薄铝板的折弯作业，不需要额外配置气动、液压动力源，接入成本极低，也不存在动力源带来的维护需求。

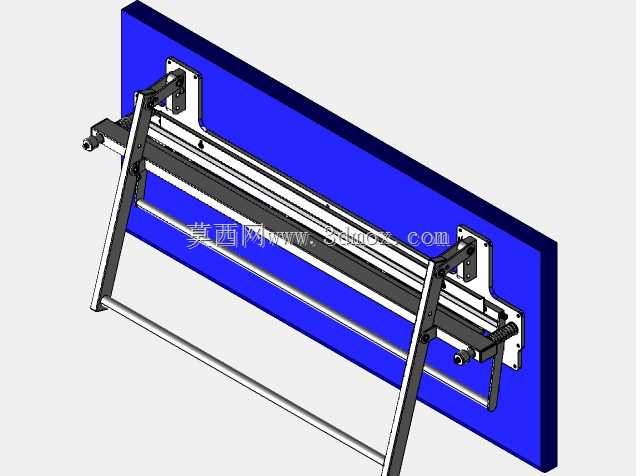

　　设计层面上，整个工装的安装基准完全依托背部的整块蓝色安装背板，背板上预设了多组安装固定孔位，可以直接通过膨胀螺栓固定在水泥墙面或者钢结构立柱上，安装时需要保证背板的竖直度偏差不超过1mm/m，避免长期受力后出现结构变形影响折弯精度。支撑框架采用矩形钢管焊接成型，所有转动铰接点都配置了耐磨衬套，减少反复转动带来的磨损间隙，保证长期使用后折弯角度的一致性；压合梁的工作面做了圆角处理，折弯半径控制在1mm左右，避免薄铝板折弯过程中出现应力集中导致的开裂、表面折痕过深影响装饰面外观的问题。

　　从安装边界尺寸来看，该工装整体横向作业宽度适配常规装饰型材的长度需求，有效折弯长度覆盖市面上多数装饰铝条的常规规格，安装时需要在背板下方预留不小于400mm的操作空间，前方预留不小于600mm的工件摆放与操作空间，避免作业过程中工件与周边物体发生干涉。两侧的摆臂转动行程经过限位设计，最大折弯角度可以达到120度，能够覆盖绝大多数装饰型材的折弯角度需求，同时限位结构可以避免摆臂过转导致的结构磕碰、工件压损问题。

　　在实际使用场景中，这类工装尤其适合加工带装饰面的薄铝板型材，因为压合过程的施力均匀，不会破坏铝板表面的氧化层或者覆膜层，折弯后的工件棱边平直，无明显波浪变形，不需要后续额外的校形工序。相比手工折弯依靠经验控制角度和直线度的方式，该工装的基准靠板可以保证整根型材折弯线的直线度偏差控制在0.5mm以内，折弯角度的重复精度可以控制在±2度范围内，完全能够满足装饰类工件的外观装配要求。

　　结构细节上，工装的下支撑梁采用可微调的安装结构，可以根据待加工型材的厚度微调压合间隙，适配0.3-0.8mm厚度范围内的不同薄型板材加工，不需要更换模具就可以完成小范围的板材厚度适配；前端的操作杆做了防滑滚花处理，作业时手部握持不易打滑，施力过程更顺畅。整个结构没有复杂的传动部件，日常维护只需要定期在铰接点涂抹少量润滑脂即可，故障率极低，适合非专业设备维护人员的作业场景使用。

　　需要注意的是，该工装的设计负载仅针对薄型软质铝板加工，不能用于钢板、厚铝板等高硬度、大厚度板材的折弯作业，否则会导致摆臂变形、铰接点磨损加剧，直接降低工装的使用寿命和加工精度。安装时必须保证背板的固定强度，所有膨胀螺栓的埋深不低于60mm，确保在最大施力工况下背板不会出现松动脱落的安全隐患。
