面板安装式2.5mm直流电源插孔连接器

　　这款2.5mm规格的面板式电源插孔，是低压直流供电回路里极为常用的接插部件，日常在小型测控终端、桌面式实验仪器、手持检测设备、车载外接供电模块、小型工控板卡的外接供电端口上都能见到它的身影，核心作用是实现直流电源与设备内部电路的快速插拔连接，同时依靠自身的面板锁紧结构，保证接插部位在设备日常挪动、插头反复插拔的过程中不会出现松脱、移位，避免供电中断或者接触不良引发的电路故障。

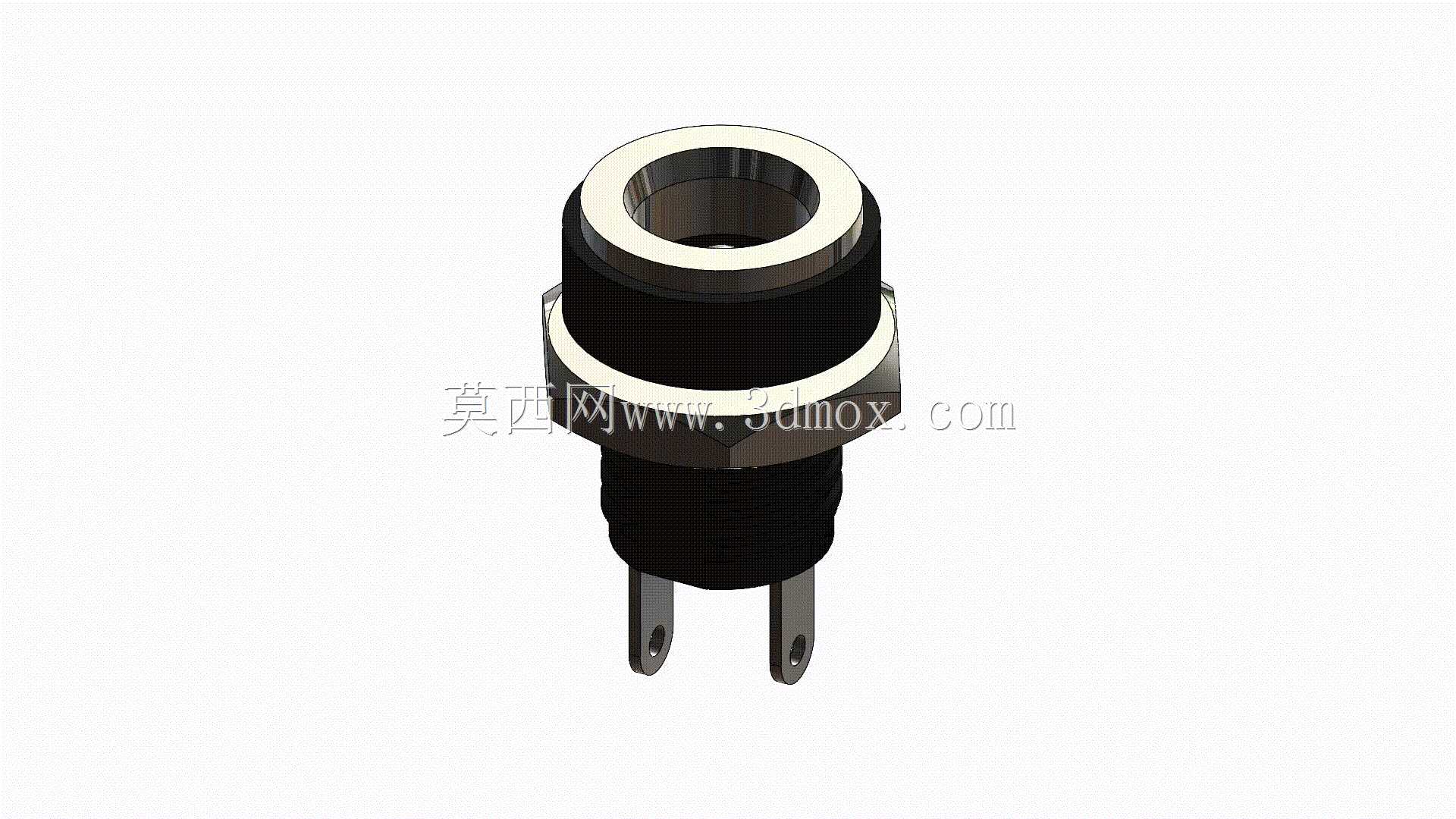

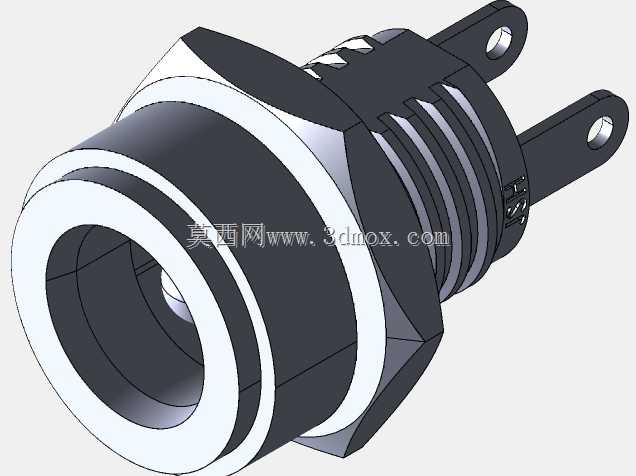

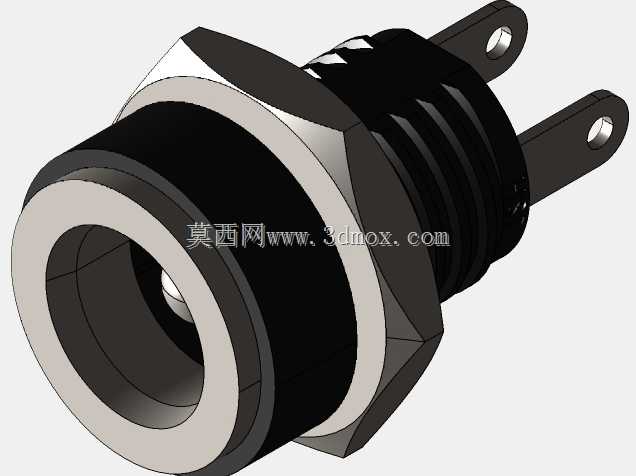

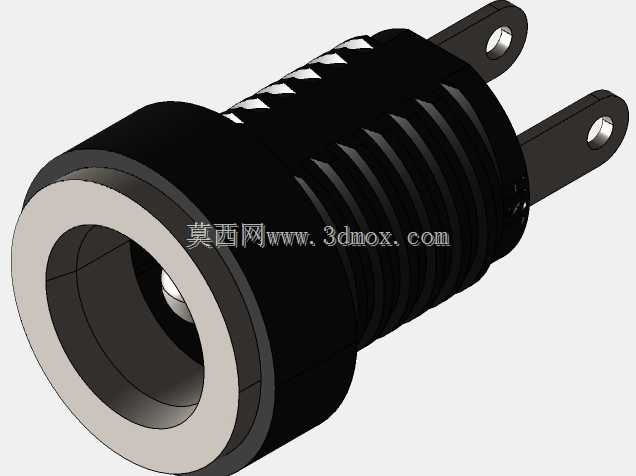

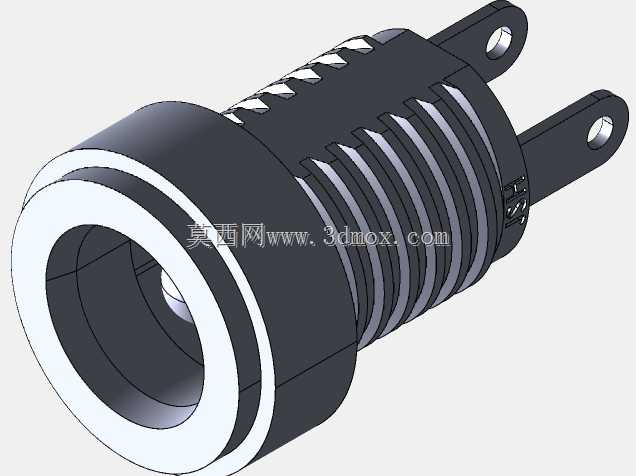

　　从结构设计逻辑来看，这款连接器采用了前后分体锁紧的安装思路，主体中段设置了带六角限位的法兰凸台，安装时只需在设备面板上开出对应直径的圆形安装孔，将连接器插装端从面板外侧穿入孔内，再从面板内侧旋紧配套的锁紧螺母，就能把连接器牢牢固定在面板上，六角凸台会卡在面板开孔边缘，防止螺母锁紧过程中整个连接器跟转，不需要额外打定位销或者点胶固定，安装效率很高，后期维护更换时也只需松开螺母就能快速拆出，不用拆解设备内部的其他结构。接插端的内孔直径为2.5mm，适配市面上常规的2.5mm规格直流电源插头，插合后接触件的贴合长度经过匹配设计，既不会因为插合过浅导致接触电阻过大发热，也不会因为插合过深造成插头根部弯折损伤。

　　接触性能方面，这款插孔的内部接触件采用了弹性开口结构，两个插脚分别对应直流回路的正负极，插脚的宽度和厚度适配常规PCB板的焊盘孔距，既可以直接焊接在印制电路板上作为板载供电接口，也可以在插脚上压接冷压端子后通过导线连接到内部供电模块，适配不同的设备内部布线方案。连接器的主体绝缘部分采用了耐温绝缘材质，能够承受常规波峰焊的温度冲击，不会在焊接过程中出现形变、融化导致内部接触件错位，同时绝缘材质的抗老化性能能够满足设备长期使用的需求，不会因为长期受热、积尘出现绝缘性能下降的问题。外露在面板外侧的金属端圈做了圆滑倒角处理，插头插入时能够自动导正，不会因为插头对位偏差刮伤插头表面镀层，也能避免操作人员插拔插头时被锐边划伤。

　　从安装边界尺寸来看，这款连接器的面板安装开孔直径适配常规的DC插座开孔尺寸，法兰凸台的外径大于安装孔直径，能够完全覆盖开孔边缘的加工毛刺，同时在面板外侧形成一圈均匀的贴合面，配合安装时加装的密封垫圈，还能实现基础的防尘防泼溅效果，适配一些在普通工业环境下使用的设备需求。连接器穿入面板后的主体长度经过控制，不会占用过多设备内部的纵深空间，对于内部空间紧凑的小型设备来说，不会和内部的其他板卡、结构件产生干涉，两个焊接插脚的中心距符合行业通用的间距规范，设计PCB封装时可以直接套用标准尺寸，不需要单独定制封装库，能够减少结构设计和PCB设计阶段的重复工作量。

　　在实际选型应用中，这款连接器标称适配直流12V3A的供电回路，能够覆盖绝大多数小型低压电子设备的供电需求，接触件的导电部分采用了高导通性的基材并做了镀层处理，长期通过额定电流时的温升控制在合理范围内，不会因为长期满负荷工作出现过热氧化导致接触失效。反复插拔的寿命满足常规民用和普通工业设备的使用频次要求，正常使用场景下不需要频繁更换接口，能够有效降低设备的后期维护成本。不同于板载贴装的电源插座，这种带螺母锁紧的面板式插座，能够承受更大的插拔外力，不会因为插头被意外拉扯就把插座从PCB板上带掉，尤其适合一些需要频繁插拔电源的移动类设备、外接供电类设备使用。
