CA6140车床配套活塞连杆组件结构设计

　　在往复式动力机械的核心做功单元里，活塞连杆组件是直接承接燃烧压力、完成能量形式转换的核心运动部件，这套适配CA6140车床相关动力单元的活塞连杆结构，从设计之初就围绕往复运动的可靠性、载荷传递的平顺性做了全维度的结构考量。日常车间里不管是小型内燃动力设备，还是配套的液压往复执行机构，这类活塞组件的运行状态直接决定了整套设备的输出效率与大修周期，很多一线设备运维人员都清楚，活塞组的早期磨损大多不是因为材料强度不足，而是设计阶段对安装边界、热膨胀余量、运动干涉的考量存在疏漏。

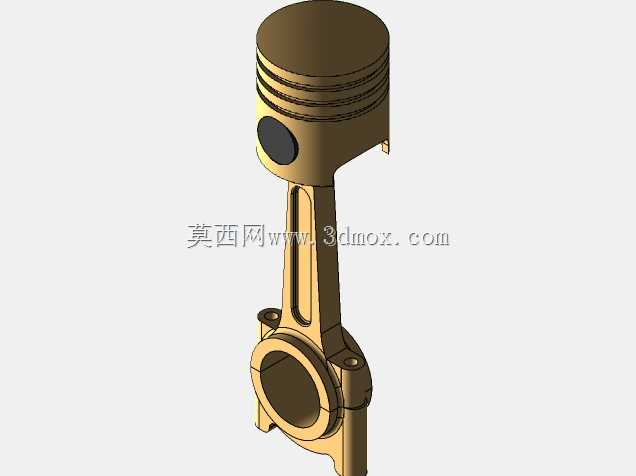

　　从结构功能来看，活塞头部的三道环槽是核心的密封功能区，最靠近顶面的两道环槽用于安装气环，负责隔绝燃烧室与曲轴箱的气体窜动，最下方的环槽安装油环，负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。活塞头部的圆柱形顶面直接接触高温高压的做功介质，所以设计时头部直径略小于裙部直径，预留出高温工况下的热膨胀量，避免热态下活塞在气缸内出现卡滞。活塞销座的位置做了局部加厚处理，用于安装活塞销，连接活塞与连杆小头，这个位置是交变载荷最集中的区域，建模时特意做了圆弧过渡处理，避免应力集中导致的销座开裂。

　　连杆部分的结构采用了工字形截面，这种截面形式在同等重量下能获得最大的抗弯、抗扭刚度，非常适合往复运动中承受的交变冲击载荷。连杆小头的孔内用于安装衬套，和活塞销形成转动配合，工作时可以随活塞的摆动做微小角度的转动，补偿活塞上下运动时的角度偏差。连杆大头采用了分体式结构，配套连杆盖通过螺栓紧固，方便安装到曲轴的曲柄销上，大头孔内安装轴瓦，和曲轴曲柄销形成滑动摩擦副，设计时严格控制了大小头孔的中心距，这个尺寸直接决定了发动机的压缩比，偏差过大会直接导致动力输出不足或者爆震问题。

　　从安装边界来看，这套组件的外形尺寸完全适配标准缸径的气缸腔体，活塞裙部的椭圆型线设计是建模时的重点，冷态下裙部横截面为椭圆形，长轴垂直于活塞销方向，热态下裙部受热膨胀后会趋近正圆形，保证和气缸壁的均匀贴合，避免出现偏磨。活塞销的安装采用全浮式设计，工作时活塞销在连杆小头衬套和活塞销座内都可以自由转动，让磨损均匀分布在整个销的表面，延长使用寿命。整个组件的运动行程需要和曲轴的曲柄半径严格匹配，建模时已经做了全行程的运动干涉检查，确保活塞在上止点时不会碰击气缸盖气门，在下止点时连杆大头不会碰击曲轴箱的内壁。

　　在实际应用场景中，这类活塞连杆组件不仅用于传统的车用内燃机，在CA6140这类普通车床的配套润滑泵、冷却系统的往复泵，还有车间里常见的小型空气压缩机、气动执行元件里都有同结构的部件应用。设计时需要重点考虑往复运动的惯性力平衡，活塞和连杆的重量偏差需要控制在很小的范围内，避免多缸设备运行时出现过大的振动。活塞表面的黑色涂层是耐磨减摩层，建模时也还原了这部分结构细节，方便后续做有限元分析时直接赋予对应的材料属性，计算不同工况下的热变形、应力分布情况。很多刚入行的结构设计人员做这类部件建模时，容易忽略环槽的倒角、油孔的位置这些细节，实际上这些细节直接影响活塞环的工作寿命，倒角过小会导致活塞环安装时出现卡滞，油孔位置偏差会导致润滑油回流不畅，出现积碳卡环的问题。
