机床加工用可调式工件定位支撑装置

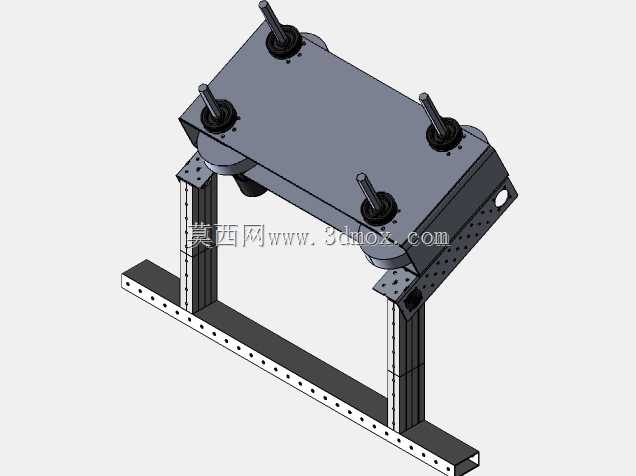

　　在机床加工作业场景中，异形工件、长跨度薄壁件的装夹定位一直是影响加工精度的核心痛点，常规平口钳、标准压板往往无法适配非规则基准面的装夹需求，容易出现装夹悬空、受力变形、加工振颤等问题，这款可调式定位支撑装置正是针对这类加工场景设计的专用工装组件。从结构设计逻辑来看，装置采用双立柱龙门式支撑框架作为主体承载结构，两根带等距调节孔的立式立柱通过底部的横向安装基座连接，基座上排布的连续安装孔位可实现支撑组件在机床工作台T型槽上的横向位置调整，适配不同宽度规格的工件装夹跨度需求。顶部的承载平台通过四个带锁紧结构的调节螺柱与立柱连接，每个调节螺柱都可独立进行高度方向的旋动调整，单柱调节行程覆盖常规机床加工中0-120mm的高度差补偿范围，

　　调整到位后通过螺柱自带的锁紧螺母完成刚性锁止，避免加工过程中出现支撑位移。承载平台的侧面同样预留了多组安装孔位，可根据工件的外形轮廓加装侧向定位挡块或者辅助压块，实现对工件的多自由度约束。考虑到机床加工环境中切削液冲刷、金属切屑飞溅的使用工况，所有结构件的棱边都做了倒角处理，调节螺柱的螺纹段配套有防尘护套结构，避免切屑嵌入螺纹缝隙导致调节卡滞，整体框架采用高强度结构钢焊接后去应力处理，长期承受切削载荷也不会出现框架形变。安装边界方面，装置底部横向基座的总宽度可适配CA6140等普通卧式车床的中拖板安装尺寸，也可直接固定在立式加工中心的工作台面上，安装时只需通过T型螺栓穿过基座上的长圆孔即可完成固定，不需要对原有工作台进行额外改造。

　　实际使用过程中，针对底部带不规则凸起的铸件毛坯，可分别调整四个调节螺柱的伸出高度，让顶部承载平台完全贴合工件的底部基准面，配合侧面的压板完成工件固定，相比传统的垫铁支撑方式，调整效率提升60%以上，同时支撑刚性更强，可有效降低大切削量加工时的工件振颤，提升加工面的表面质量。针对薄壁壳体类零件的加工，可将支撑装置布置在工件加工区域的正下方，抵消刀具切削时的向下作用力，避免薄壁部位出现让刀变形，保证加工尺寸的一致性。结构设计上没有采用复杂的传动组件，所有调节动作都通过手动即可完成，日常维护只需要定期在螺纹部位涂抹润滑脂即可，不需要复杂的保养流程，非常适合单件小批量加工场景下的快速装夹需求，也可作为组合工装的标准模块，搭配其他定位元件组成专用装夹夹具，适配更多复杂零件的加工装夹需求。
