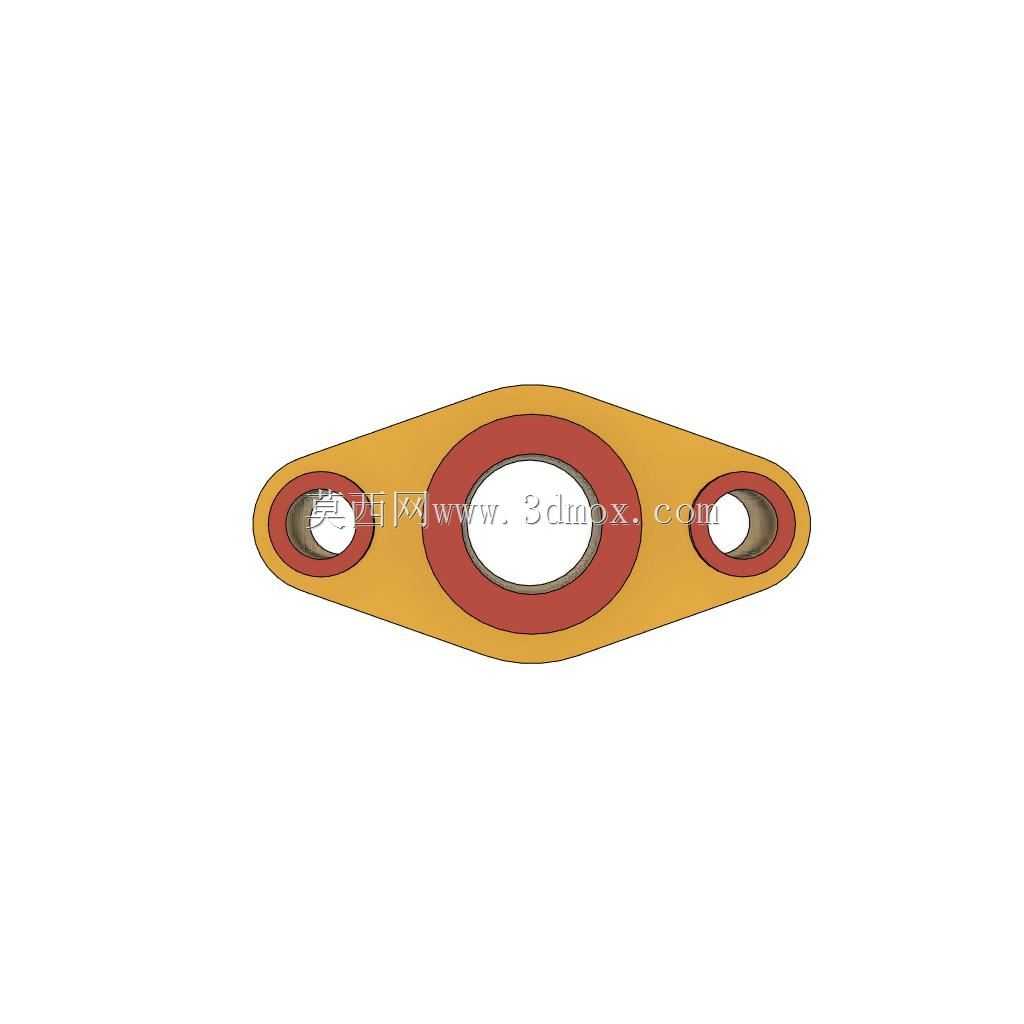

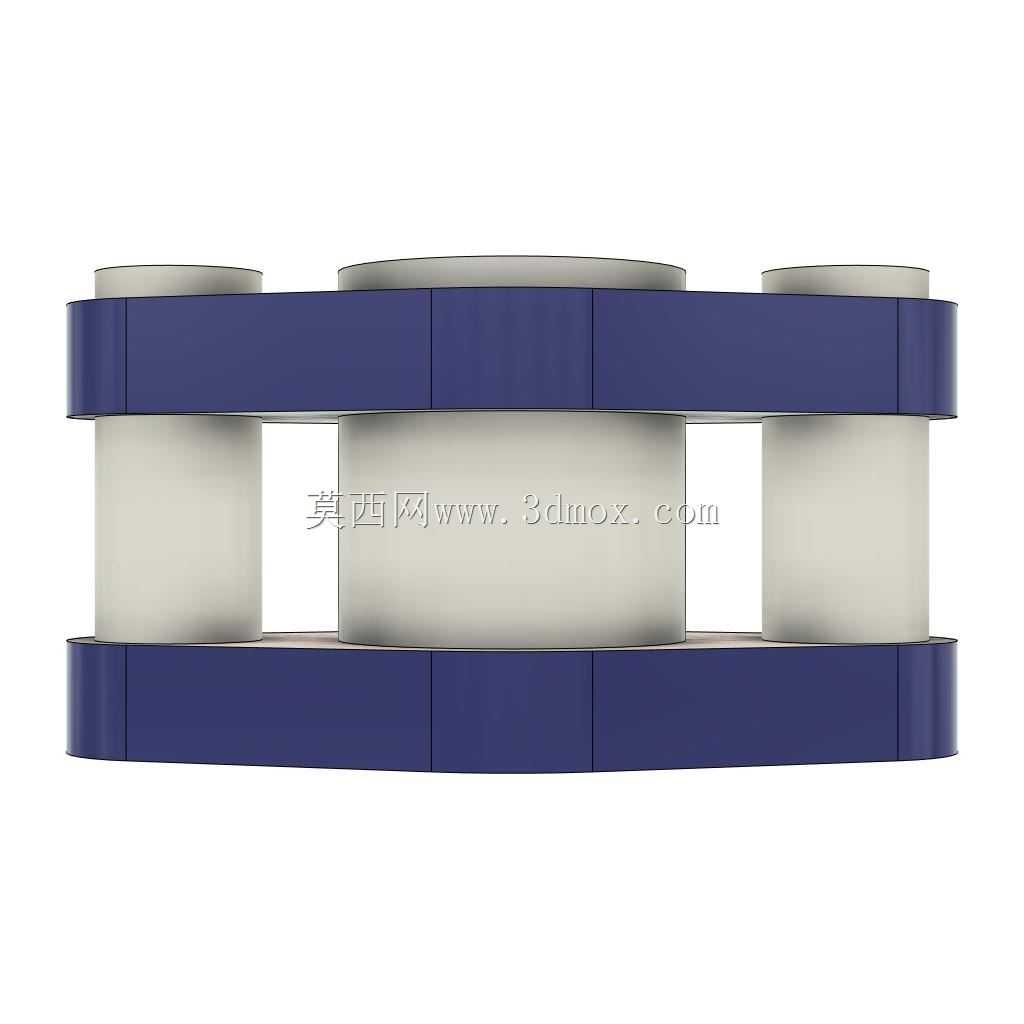

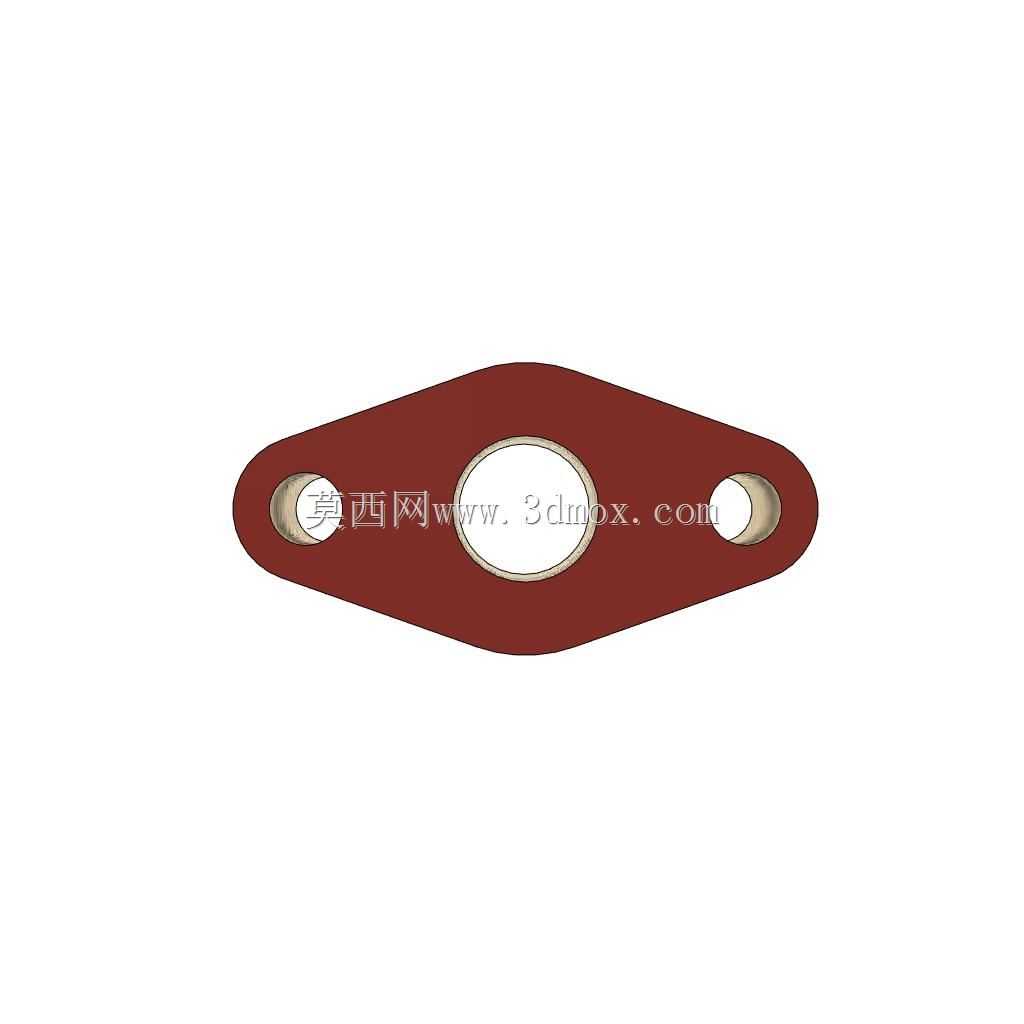

CA6140机床用菱形密封法兰安装件

　　在普通卧式车床的流体管路布设场景中，这类菱形结构的密封连接件是管路对接位置的核心承压密封部件，主要承担CA6140车床润滑管路、冷却管路对接处的端面密封与定位紧固作用，避免管路输送的润滑油、切削液在设备运行过程中出现渗漏问题，保障车床各润滑点、冷却点位的介质输送压力稳定。从实际装机的工况来看，这类零件安装在车床床身、溜板箱、主轴箱的管路对接端面，安装位置的操作空间相对局促，两侧的安装孔位需要和机体上的预制螺柱精准对位，中间的通孔则作为介质流通的通道，零件的端面平面度直接决定密封效果，若平面度超差，即便加装密封垫片，设备运行一段时间后受温度变化、机体振动影响，很容易出现渗漏故障。设计这类零件时，首先要匹配安装位置的边界尺寸，

　　整体采用菱形轮廓而非传统圆形法兰，主要是为了压缩安装占用的空间，在狭窄的机床内部腔体内，菱形结构的两个安装耳刚好可以避开周边的凸起筋位、相邻管路，不需要额外扩大安装腔的加工范围，降低床身铸件的加工成本。中间的流通孔直径需要和对接管路的通径保持一致，避免出现通径缩颈影响介质流量，两侧的安装孔中心距要严格匹配机体上的安装孔位公差，孔位公差控制在±0.1mm范围内，保证安装时可以顺利穿入紧固螺栓，不会出现别劲问题，零件的整体厚度需要根据承压等级计算，在CA6140车床的润滑系统中，管路工作压力通常在0.2-0.5MPa区间，零件厚度选取3mm即可满足强度要求，同时不会过度增加零件重量。零件的两个安装孔采用沉孔设计，

　　紧固螺栓装入后螺栓头不会突出零件表面，避免和周边运动部件发生刮碰，中间通孔的两端加工有微小的倒角，既可以去除加工毛刺，也能在安装密封垫片时起到定位作用，防止垫片安装偏移。从加工工艺角度看，这类零件可以采用冲压成型工艺批量生产，原材料选用冷轧钢板，冲压成型后再进行表面喷塑处理，提升零件的防锈能力，适配机床内部多油污、多切削液的工作环境，零件的密封面不需要额外加工，冲压成型后的平面度即可满足密封要求，配合耐油橡胶垫片使用，能够在-10℃到80℃的工作温度区间内长期稳定工作，不会出现密封失效问题。实际装机测试时，这类菱形连接件的安装效率比传统圆形法兰高30%左右，因为菱形结构有明确的安装方向，作业人员不需要反复调整对位角度，

　　两个安装孔对准螺柱推入即可完成定位，后续拧紧螺母的过程中，菱形的两个侧边可以卡在机体的定位槽内，防止零件跟转，不需要额外使用工具固定零件，大幅降低现场装配的工作量。在设备后期维护过程中，需要拆卸管路更换密封件时，菱形结构的零件也更容易取出，不需要拆解周边相邻的管路部件，减少维护的作业范围，降低设备停机维护的时间。这类零件除了应用在普通车床的管路系统中，也可以适配其他中小型机械设备的低压管路对接场景，只要安装孔位、通径参数匹配，就可以直接替换使用，零件的结构通用性较强，没有特殊的定制化结构，加工难度低，备件采购成本低廉，适合作为设备的常备易损件储备。
