CA6140机床用菱形四孔密封垫片结构

　　在普通卧式车床的油路、气路以及箱体结合面的密封设计中，这类菱形四孔结构的垫片是非常常见的密封连接件，主要应用在CA6140这类通用卧式车床的主轴箱、进给箱、溜板箱的管路对接位置，以及小型阀组、泵体的安装结合面处，作用是填充两个刚性结合面之间的微观间隙，阻断介质渗漏路径，同时兼顾一定的安装定位与载荷分散作用。从结构设计逻辑来看，这类垫片采用菱形轮廓而非传统圆形或方形垫片，核心是适配安装空间受限的点位——在车床的箱体内部，很多管路接头的安装位置周边有凸起的加强筋、相邻的油路孔或者布线槽，圆形垫片需要更大的径向安装空间，方形垫片的直角边容易和周边结构产生干涉，而菱形的四个尖角做了圆弧过渡，整体轮廓沿着四个安装孔的连线方向延伸，在保证四个安装孔位有足够密封压合面积的前提下，最大程度压缩了非安装方向的轮廓尺寸，能够适配狭窄的安装空间。

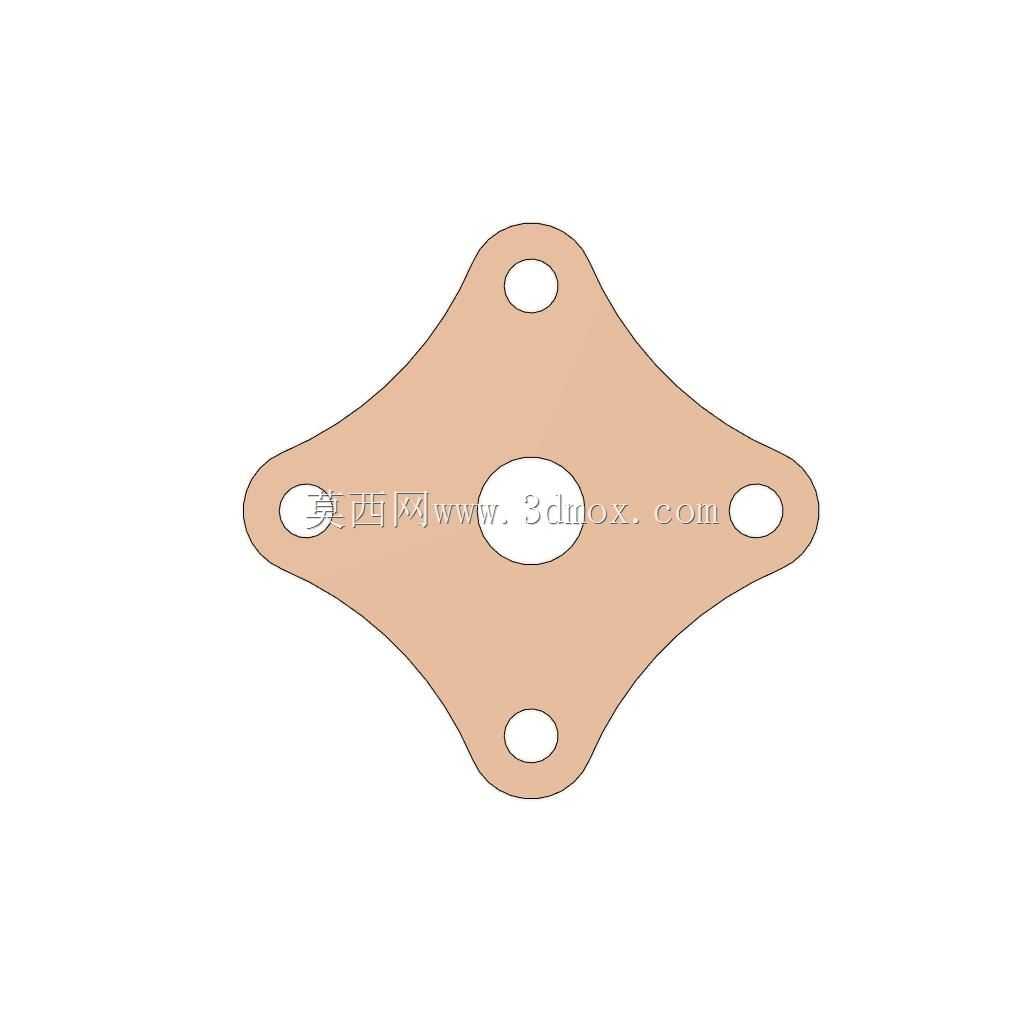

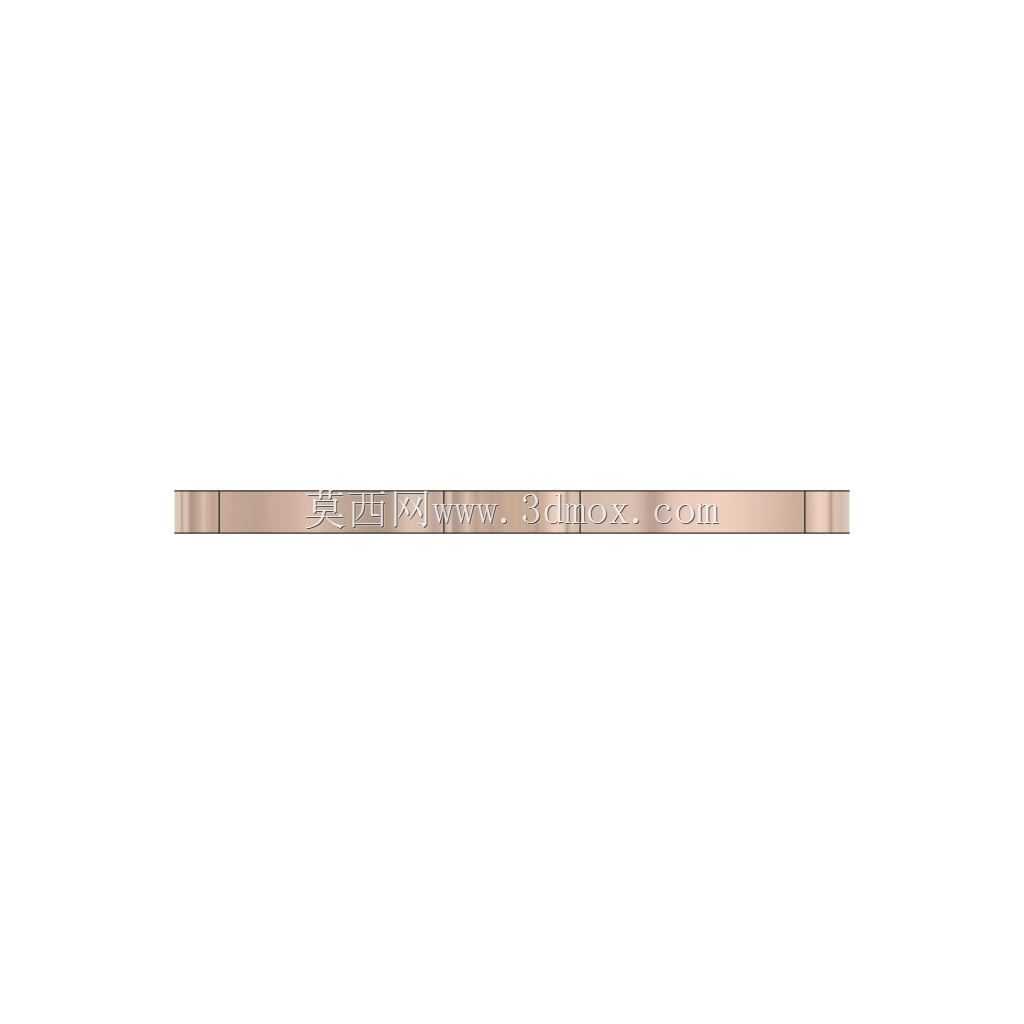

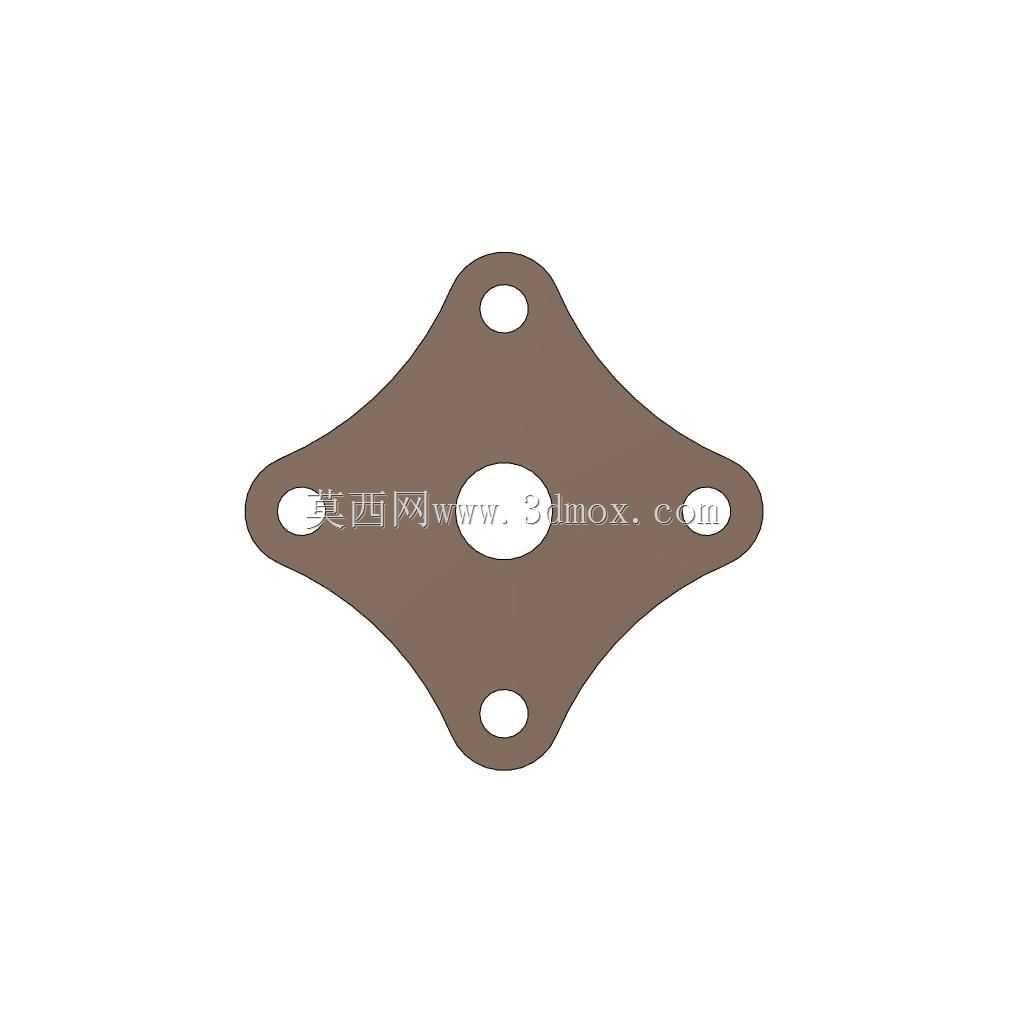

　　从功能特性上看，垫片中心的大尺寸通孔是介质流通的通道，四个角位置的小孔是螺栓穿装孔，安装时四个螺栓分别穿过四个角的孔位，将垫片压紧在两个对接件的结合面之间，螺栓预紧力施加后，垫片表面产生均匀的压应力，贴合结合面的微观凹凸结构，实现密封效果。这类垫片的厚度通常根据密封压力等级选择，低压油路场景下一般选用0.5mm到1mm厚度的耐油橡胶石棉板或者耐油丁腈橡胶板材冲压成型，高压场景下则会选用铜质或者铝质的软金属垫片，依靠金属材料的塑性变形填充结合面间隙。设计时需要重点控制几个尺寸边界：首先是中心通孔的直径，必须和对接管路的通径保持一致，不能出现通径缩口的情况，否则会增大管路的介质流动阻力，影响车床润滑系统的供油压力；其次是四个安装孔的中心距，必须和对接法兰或者接头的螺栓孔位完全匹配，孔位公差一般控制在±0.1mm以内，避免安装时出现螺栓别劲、垫片偏移的问题，一旦垫片偏移，就可能出现部分结合面压合不严密，或者垫片遮挡部分通径的问题；第三是垫片的外轮廓尺寸，菱形的四个端点到中心的距离不能过大，否则安装时会和周边的结构产生干涉，也不能过小，否则安装孔外侧的压合边宽度不足，螺栓预紧时容易把垫片压裂，或者出现压应力不足导致的渗漏。

　　实际装配过程中，这类垫片的安装有几个需要注意的工程细节：一是安装前要彻底清理两个结合面的毛刺、旧密封胶残留和铁屑，任何细小的硬质颗粒夹在垫片和结合面之间，都会在压合时顶破垫片，或者留下渗漏间隙；二是四个螺栓的预紧力要均匀，按照对角线顺序分次拧紧，不能一次性把某一个螺栓拧到额定扭矩，否则会导致垫片受力不均，压应力大的位置垫片被压溃，压应力小的位置密封不严；三是如果是重复拆卸的点位，每次拆卸后都要更换新的垫片，不能重复使用已经被压过的垫片，因为垫片经过一次压合变形后，内部的应力已经释放，再次压合时无法产生足够的变形量填充间隙，很容易出现渗漏问题。

　　从建模角度来说，这类零件属于典型的钣金冲压类零件，建模时不需要做复杂的特征，只需要先绘制菱形的轮廓草图，做好尖角处的圆角过渡，然后绘制中心通孔和四个安装孔的草图，一次拉伸成型即可，但是建模时必须严格按照实际安装的尺寸边界来控制各个参数，不能随意调整孔位和轮廓尺寸，否则生产出来的垫片无法正常安装。很多新手工程师在设计这类垫片时，容易犯的错误是把安装孔的直径设计得和螺栓直径完全一致，实际上为了方便安装，同时补偿一定的安装位置误差，安装孔的直径一般要比螺栓直径大0.5mm到1mm，比如用M4的螺栓安装，安装孔直径一般设计成4.5mm或者5mm，这样安装时即使对接件的孔位有轻微的偏差，也能顺利穿装螺栓，不会出现螺栓穿不进去的问题。另外，垫片的表面粗糙度不需要太高，一般Ra3.2就足够满足密封要求，过高的粗糙度会增加不必要的加工成本，过低的粗糙度反而会导致垫片和结合面之间的摩擦力不足，螺栓预紧后垫片容易出现滑移错位。

　　在CA6140车床的日常维护中，这类垫片属于易损件，每次拆解管路或者箱体检修时，都需要提前准备好对应规格的垫片，很多设备漏油问题的根源，并不是结合面变形或者螺栓松动，而是垫片选型不对或者安装不规范，比如选用了不耐油的普通橡胶垫片，在机床润滑油的长期浸泡下，垫片会出现溶胀、变硬、开裂的问题，最终导致密封失效；还有的维修人员为了省事，用密封胶代替垫片，短时间内可能不会漏油，但是时间长了密封胶老化脱落，脱落的胶块还会进入油路，堵塞润滑油孔，造成主轴或者导轨润滑不足，引发更严重的设备磨损故障。
