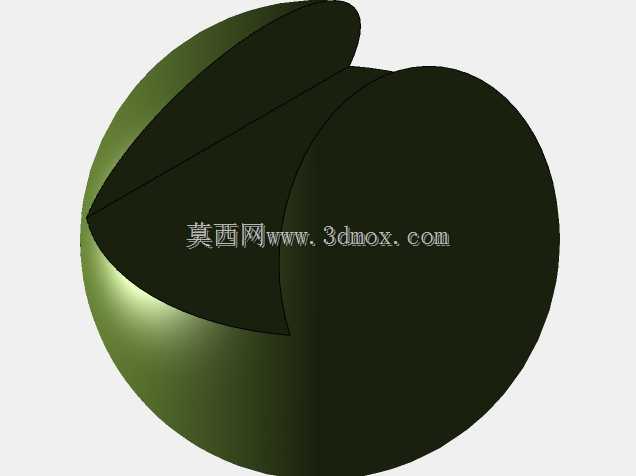

机床加工用截断式球体结构造型设计

　　在机床加工领域的异形曲面构件试制环节，这类截断球体结构常作为曲面切削工艺验证的基准样件使用，不少车间在开展CA6140车床曲面走刀调试、刀具路径校验工作时，都会先加工这类带规则截切面的球坯，用来验证两轴半联动走刀的轨迹精度，避免直接加工高精度工件时出现过切、接刀痕超差的问题。从结构功能来看，这个构件保留了球体70%左右的连续球面，两个相互呈特定夹角的截切面经过平面铣削精加工，既可以作为曲面装夹定位的基准面，也能模拟实际生产中带安装平面的球形端盖、万向节球头座类零件的加工工况，在小批量试生产前完成工艺参数的校准。设计这类结构时，首先要明确球面的基准球心位置，两个截切面的位置公差需要控制在0.02mm以内，

　　截切面与球面的相交棱边要做R0.5的圆角过渡，避免加工过程中应力集中导致崩刀，同时也能消除零件使用过程中的锐边划伤风险。实际建模过程中，需要先绘制完整球体的基础曲面，再通过两个带角度约束的基准平面完成实体修剪，修剪后要对截切面与球面的交线做曲率连续性检查，确保曲面过渡处没有曲率突变，避免后续生成的加工刀路出现进给速度骤变的问题。从安装边界来看，这类样件的最大外轮廓尺寸适配CA6140车床的三爪卡盘装夹范围，截切面的平面度要求达到IT7级精度，装夹时可以直接以其中一个截切面为定位面靠紧卡盘台阶，不需要额外制作专用夹具，就能完成球面的半精加工与精加工走刀，大幅缩短工艺准备周期。在实际生产应用中，这类截断球体结构除了作为工艺验证样件，

　　还可以作为万向输送装置的辅助支撑构件，截切面用来和安装支架通过螺栓紧固，球面部分和输送辊道配合，实现工件转向过程中的滚动支撑，相比完整球体的焊接固定方式，这种带截切面的结构安装定位更可靠，不会出现使用过程中球体转动移位的问题。设计阶段还要考虑加工余量的分配，球面部分留0.3mm的精加工余量，截切面留0.2mm的精铣余量，粗加工时采用分层铣削的方式，每层切削深度控制在1.5mm以内，避免切削力过大导致工件变形，精加工时采用球头铣刀沿球面UV线方向走刀，步距设置为0.1mm，保证球面的表面粗糙度达到Ra1.6的要求。不少刚接触曲面加工的操作人员，容易在截切面与球面的交线位置出现接刀台阶，这就需要在建模时提前做好交线处的刀路重叠设置，

　　让平面铣削和曲面铣削的刀路在交线位置有2mm的重叠区域，同时在交线位置降低进给速度到原来的60%，就能有效消除接刀痕。另外这类结构在做装配验证时，两个截切面的夹角公差需要控制在±0.1°以内，不然安装后球面的中心高会出现偏差，导致和配合件的接触面积不足，影响支撑的稳定性。建模过程中还要注意实体的壁厚均匀性，如果是作为空心结构使用，整体壁厚要保持在5mm以上，避免切削加工时因为薄壁颤振出现表面振纹，要是作为实心工艺样件使用，则不需要考虑壁厚问题，只需要保证材料的内部组织均匀，没有气孔、夹渣等 casting 缺陷即可。在机床的日常操作培训中，这类截断球体也是非常实用的教学样件，学员可以通过对这个零件的建模与加工练习，掌握基准平面创建、实体修剪、曲面曲率检查、加工刀路生成等一系列核心技能，相比复杂的叶轮、模具型腔类零件，这个结构的建模逻辑简单，加工工序少，能让学员快速建立曲面加工的基本认知，不会因为结构过于复杂产生学习挫败感。实际生产中遇到需要加工带平面的球形零件时，都可以参考这个截断球体的设计思路，先确定球心与安装平面的位置关系，再根据安装需求调整截切面的数量与角度，同时校验加工过程中的刀具干涉情况，确保刀具在走刀过程中不会和卡盘、尾座等机床部件发生碰撞，尤其是在加工第二个截切面时，需要重新调整装夹位置，做好找正工作，保证两个截切面的位置精度符合设计要求。
