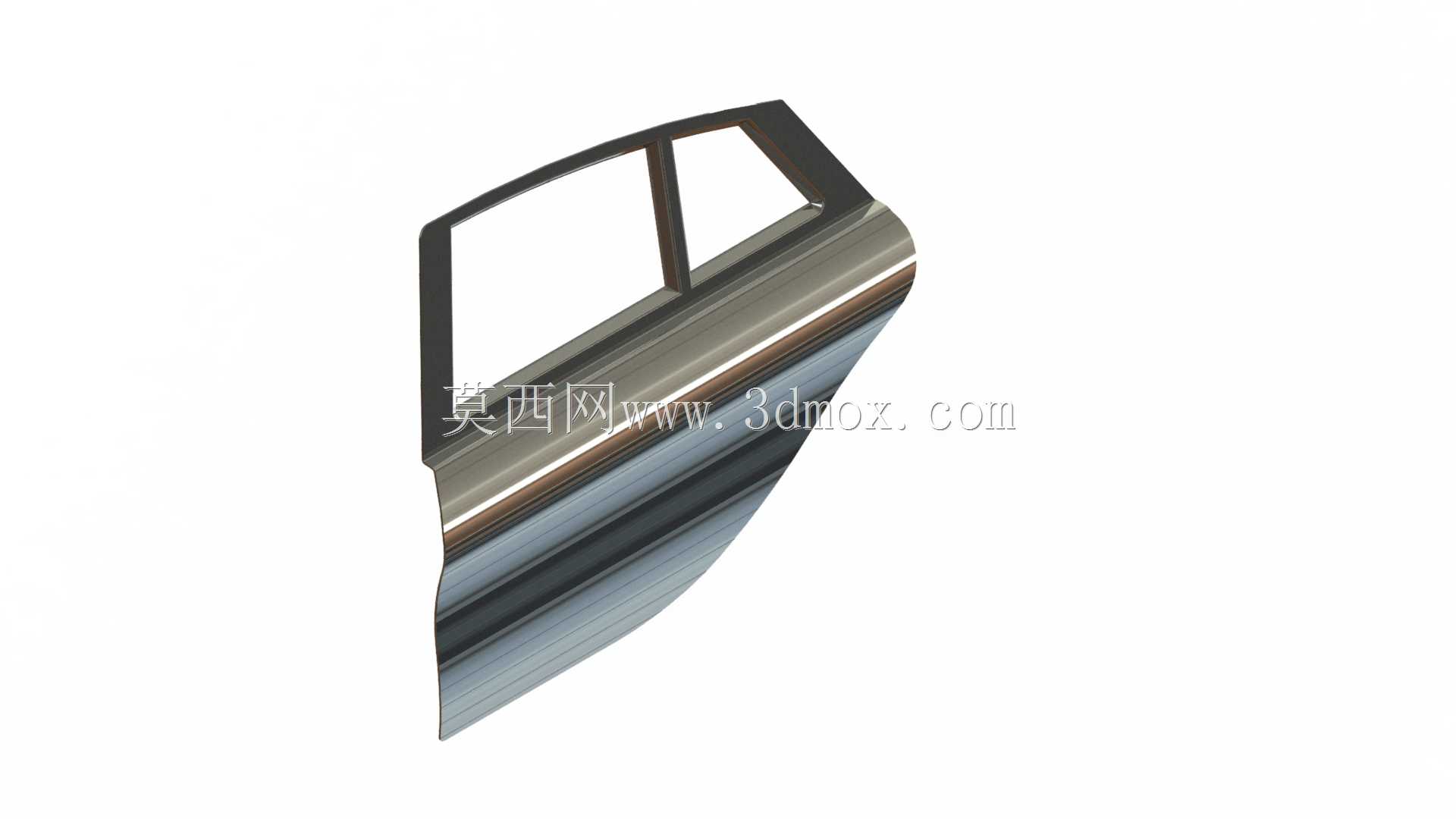

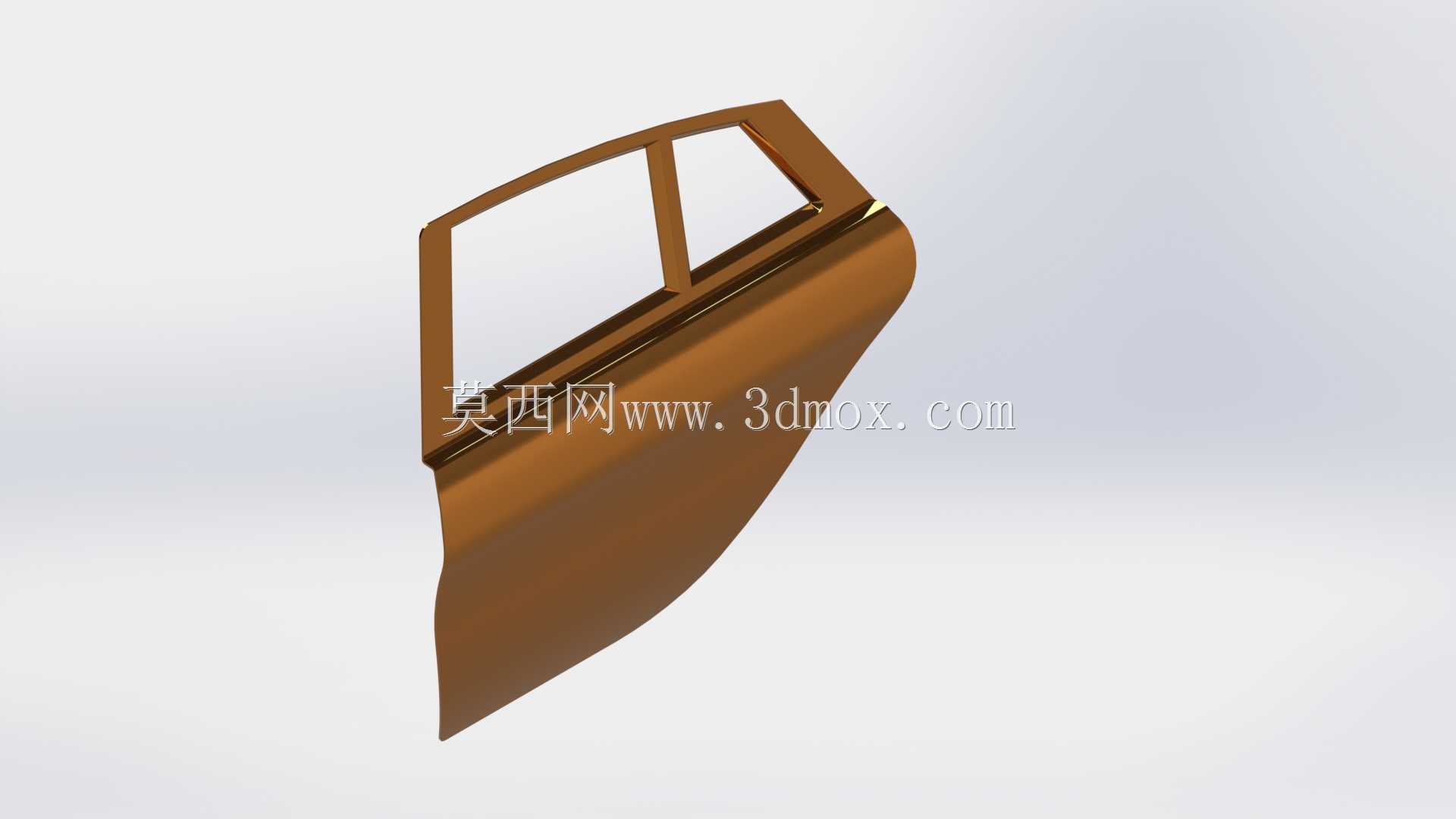

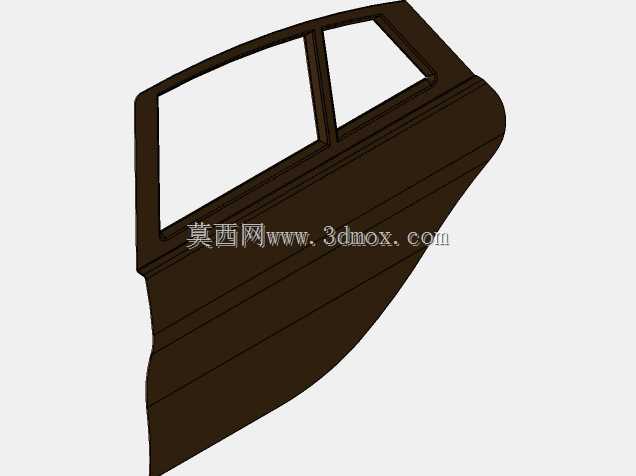

SolidWorks曲面建模练习之汽车车门结构

　　汽车车门作为车身覆盖件与功能集成件的结合体，其曲面建模一直是机械设计从业者练习高阶曲面造型的典型载体，不同于规则结构件的拉伸、切除类特征建模，车门的双曲率曲面既要满足整车空气动力学的流线性要求，也要兼顾车窗升降空间、密封条安装槽、内饰板贴合边界、铰链安装位的硬点约束，是曲面建模能力从基础到进阶的核心练习对象。

　　在实际的汽车整车开发流程中，车门的外曲面首先要对齐整车CAS面的曲率连续性要求，外板的A面需要达到G2以上连续，避免光影反射出现折痕，影响整车外观质感，建模过程中需要先搭建主控制线框，沿着车门的上下腰线、侧围匹配边、窗框轮廓搭建空间样条曲线，再通过边界曲面、放样曲面逐步拼接出外板基础面，之后通过曲率梳检查曲面的曲率变化趋势，调整控制点的权重，消除局部的曲率突变，保证曲面在不同角度的光影下顺滑无突兀转折。

　　从功能边界来看，这个练习模型还原了车门的基础结构分区：上部的窗框区域需要预留玻璃导槽的安装空间，窗框的加强筋凸起结构要和玻璃升降的运动轨迹做干涉检查，保证玻璃升降过程中不会和窗框结构发生剐蹭；中部的腰线位置是外板的抗凹加强区域，曲面的弧度设计既要兼顾造型的肌肉感，也要考虑板材冲压成型的工艺性，避免拉延深度过大导致冲压开裂，同时腰线位置的曲面转折需要和前后翼子板、侧围的对应曲面做匹配，保证整车分缝的间隙面差均匀一致。

　　下部的车门内凹曲面是和车身门槛、密封条配合的区域，曲面的翻边角度需要满足密封条的安装压缩量要求，一般翻边角度控制在90度到105度之间，既保证密封条安装后的卡接力足够，也避免关门过程中密封条被过度挤压产生永久变形。车门的厚度方向需要预留内饰板、防撞梁、玻璃升降器、门锁机构的安装空间，建模时不能只做单层曲面，需要同步考虑内外板之间的腔体空间，保证各个功能件的安装边界不被曲面侵占。

　　在建模思路上，这类曲面练习不能只追求外观形似，需要从工程落地的角度倒推曲面的构建逻辑：首先确定车门的安装硬点，包括上下铰链的安装孔位、门锁的安装位置、和侧围连接的密封面边界，这些硬点是固定不能随意调整的，所有曲面的构建都要围绕这些硬点展开；之后搭建主造型曲线，曲线的控制点数量要尽量精简，避免过多控制点导致曲面调整难度增大，每一条主曲线都要和相邻的车身部件曲线做曲率匹配，保证分缝两侧的曲面趋势一致；曲面拼接完成后，需要做曲面的偏移验证，模拟实际板材的厚度，检查偏移后的曲面是否出现自交、褶皱，验证曲面的冲压工艺可行性，同时要做拔模分析，保证外板曲面的冲压方向拔模角度满足要求，避免出现负角导致冲压无法脱模。

　　从安装匹配的角度，车门的曲面边界需要和周边部件预留均匀的分缝间隙，一般整车的车门分缝间隙控制在3.5mm到4.5mm之间，曲面的边缘需要做等距的翻边，用于安装密封条和焊接内板加强件，窗框位置的曲面需要做局部加厚，用于安装玻璃呢槽和外水切，水切安装位的曲面需要做局部的凸起结构，保证水切安装后和玻璃表面的贴合压力均匀，避免行车过程中出现风噪或者漏水问题。

　　很多初学者在做这类曲面练习时，容易陷入只看外观效果的误区，忽略工程层面的约束，比如曲面的曲率变化过于剧烈导致无法冲压、安装硬点位置被曲面侵占导致后续零件无法装配、分缝位置的曲面不匹配导致间隙面差不均匀，这些问题在实际工程中都会直接导致零件开发失败，所以在练习过程中就要养成工程化的建模思维，每一步曲面构建都要考虑后续的工艺、装配、功能要求，而不是单纯追求视觉上的顺滑。

　　另外，车门曲面的建模还要考虑碰撞安全的要求，外板曲面的内部腔体要预留防撞梁的安装空间，防撞梁的安装点位置需要在曲面构建时就预留出平面安装位，避免后续安装时需要额外修改造型曲面，同时车门下部的曲面要考虑行人碰撞保护的要求，曲面的刚度不能过高，在发生碰撞时能够通过适当的变形吸收能量，降低对行人的伤害。

　　这个练习模型的曲面构建逻辑，完全可以复用到实际的汽车覆盖件建模工作中，通过拆解车门的曲面结构，理解双曲率曲面的搭建方法、硬点约束的优先级、工艺性检查的要点，能够快速提升曲面建模的工程化能力，避免做出只能看不能用的外观曲面，真正掌握面向制造和装配的曲面建模方法。
