车间物料周转用围栏式金属料箱结构

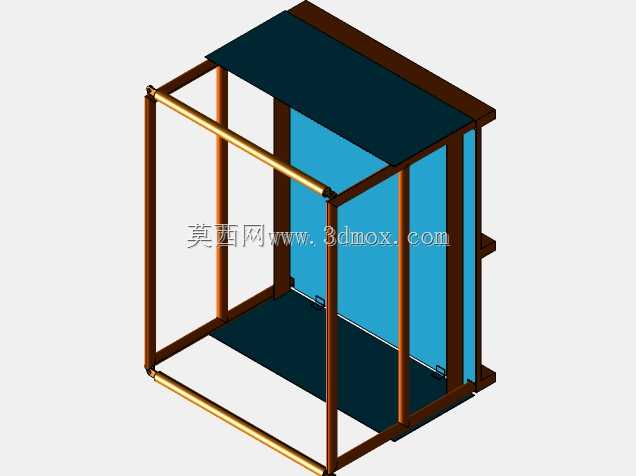

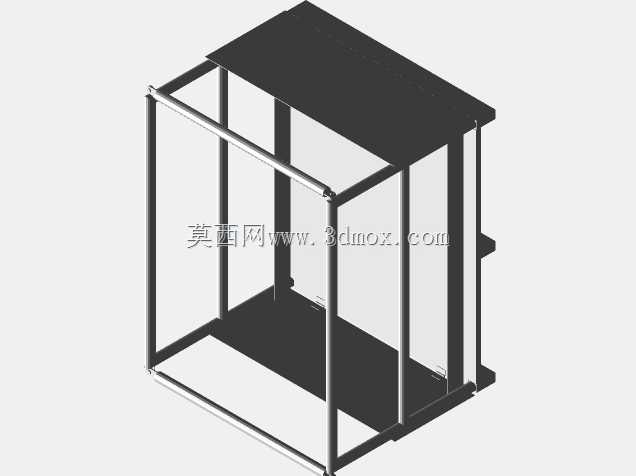

　　这款围栏式金属料箱主要面向生产车间工序间物料转运、线边仓暂存、成品仓储周转场景设计，适配机械加工、汽配、五金制造等离散制造领域的散件、半成品、待加工工件的存放与流转需求，可直接配合叉车完成整箱搬运，也可堆叠存放提升仓储空间利用率。从结构设计逻辑来看，整体采用框架式承载结构，底部为型钢焊接成型的承托底座，底座预留标准叉车叉取孔位，叉孔间距适配国内通用1-3吨内燃叉车、电动托盘车的叉齿尺寸，叉孔内部做了加强筋焊接处理，避免满载叉取时底座出现弯折变形；底座上表面铺设整块防滑承载面板，面板与框架采用段焊加塞焊的连接方式，保证承载时面板不会出现局部凹陷，面板边缘做折边处理，避免尖锐边棱划伤工件或是操作人员。四周的围栏结构采用分层设计，

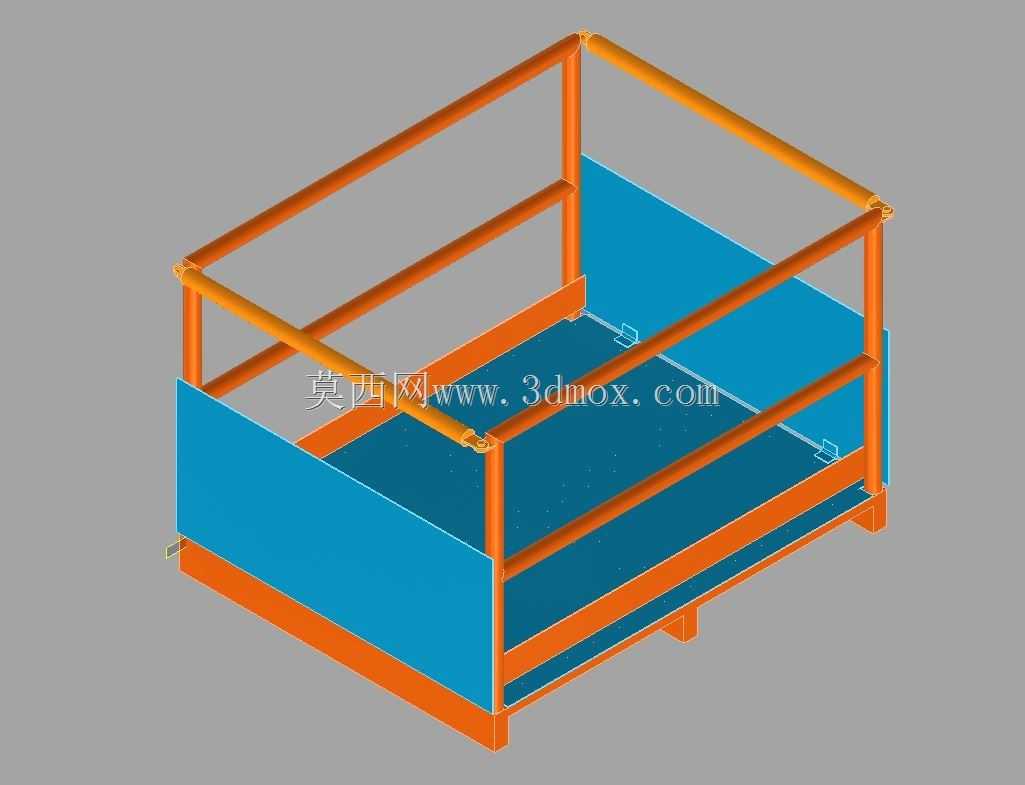

　　下半部分为整块挡板结构，可有效阻挡小型零件、碎屑从箱体侧边掉落，上半部分为三层横杆式围栏，既减轻整体自重，又能方便操作人员从任意一侧观察箱内物料存量，同时在取放较大尺寸工件时，可直接从横杆间隙调整工件摆放姿态，无需完全越过箱顶操作。围栏的竖杆与底座、横杆之间采用满焊连接，所有焊接位置均做打磨去毛刺处理，避免焊渣残留、锐角划伤。箱体四个角的立柱做了堆叠定位设计，立柱顶端设置定位凸台，底端对应位置设置匹配的凹槽，空箱或是满载堆叠时，上层料箱的底部凹槽可直接卡入下层料箱的顶端凸台，堆叠三层时不会出现滑移倾覆的问题，适配常规车间4米以下层高的仓储区域堆叠存放需求。从安装边界与适配性来看，

　　该料箱的外部轮廓尺寸适配标准1200*1000mm托盘的摆放要求，可直接放置在标准托盘上配合输送线使用，也可单独作为周转单元使用；箱体内部净空尺寸预留了工件摆放的安全间隙，针对带有尖锐边角的金属工件，可在内部铺设橡胶垫避免磕碰划伤，挡板与围栏的连接位置预留了螺栓孔位，可根据使用需求加装标识牌、物料卡插槽，方便车间做目视化管理。在实际使用场景中，这类料箱可替代传统的木质周转箱、塑料周转箱，解决传统容器承载能力不足、易破损、无法适配重型工件周转的问题，针对机加工车间的金属切屑收集转运，下半部分的封闭式挡板可避免切屑散落，配合叉车可直接将整箱切屑转运至集中回收点；针对装配车间的标准件、小总成件存放，通透的上部围栏可快速识别物料种类，

　　减少找料时间。设计过程中针对满载工况做了结构校核，当箱内均匀承载额定载荷时，底座最大挠度控制在允许范围内，长期反复使用不会出现永久变形，围栏部分可承受侧向的物料挤压，不会出现横杆弯折、开焊的问题；所有金属构件表面均做喷塑处理，适配车间内存在切削液、润滑油的使用环境，不会轻易出现锈蚀掉漆的问题，延长整体使用寿命。料箱的底部支脚高度预留了足够的手动液压车叉取空间，即使在地面不平整的车间通道内，也能顺利完成叉取作业，支脚底端加装了防滑耐磨垫，静置存放时不会划伤车间环氧地坪，同时避免料箱出现滑移。
