MXL节距44齿铝制T型嵌件聚碳酸酯正时皮带轮

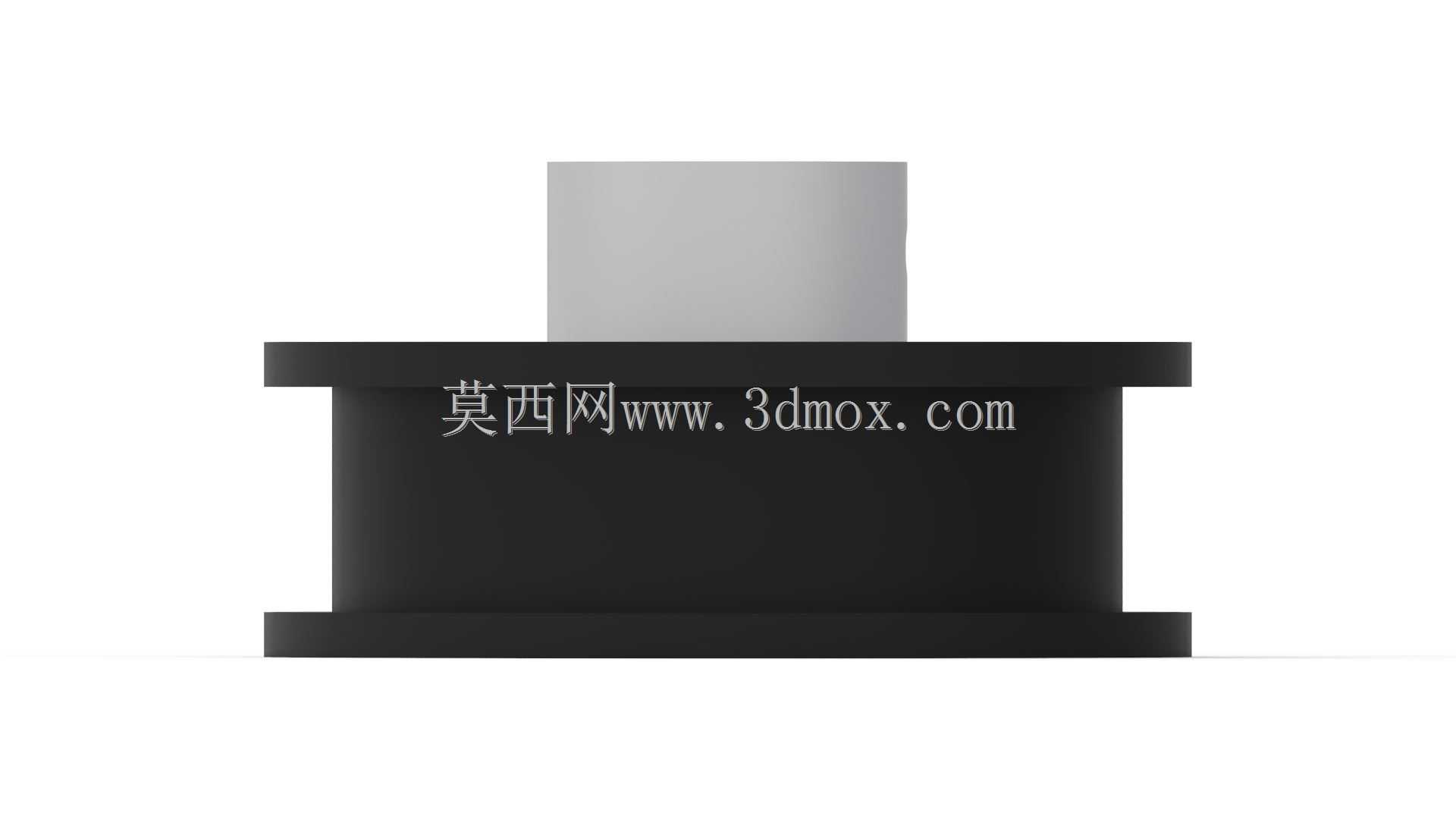

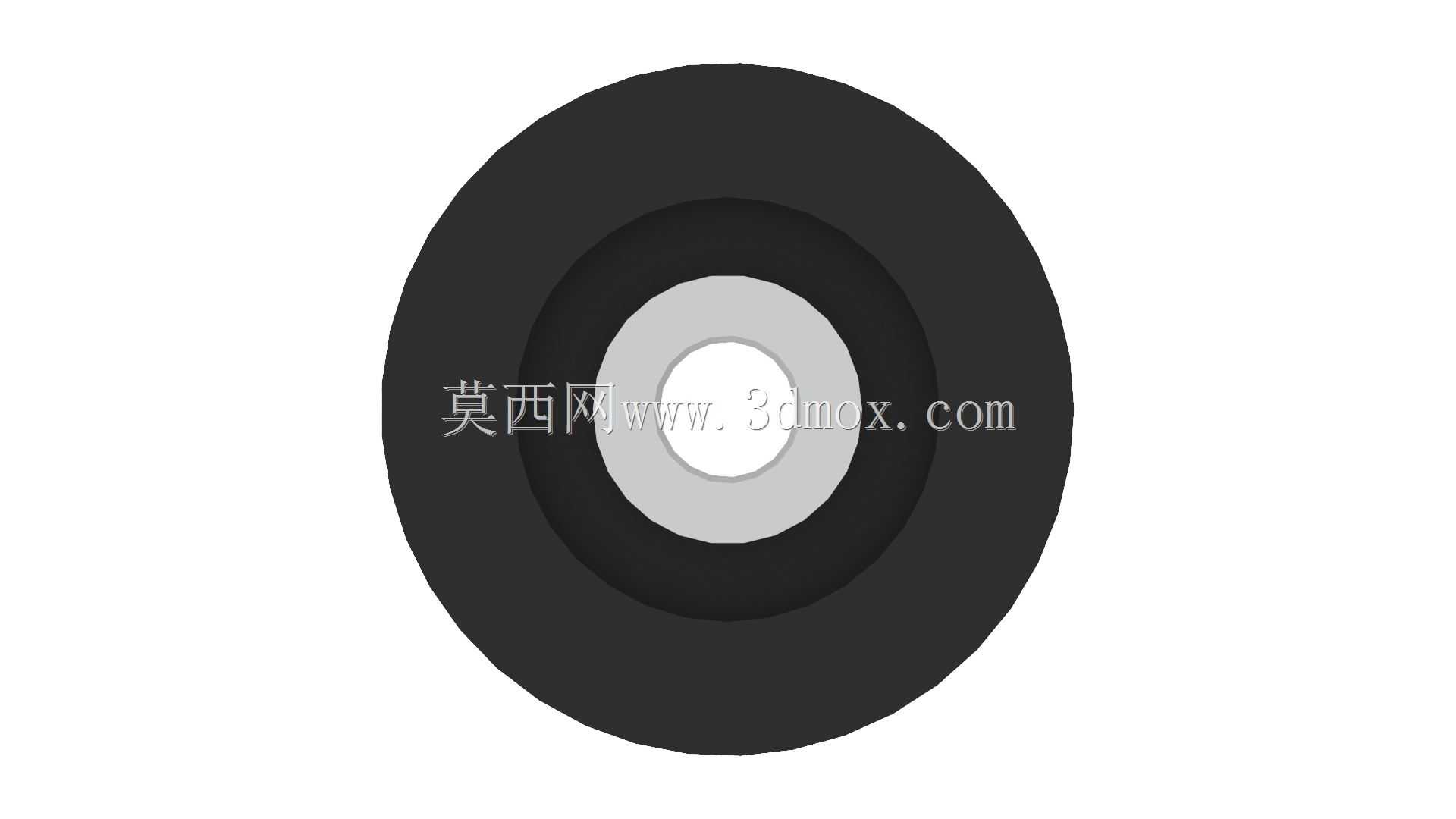

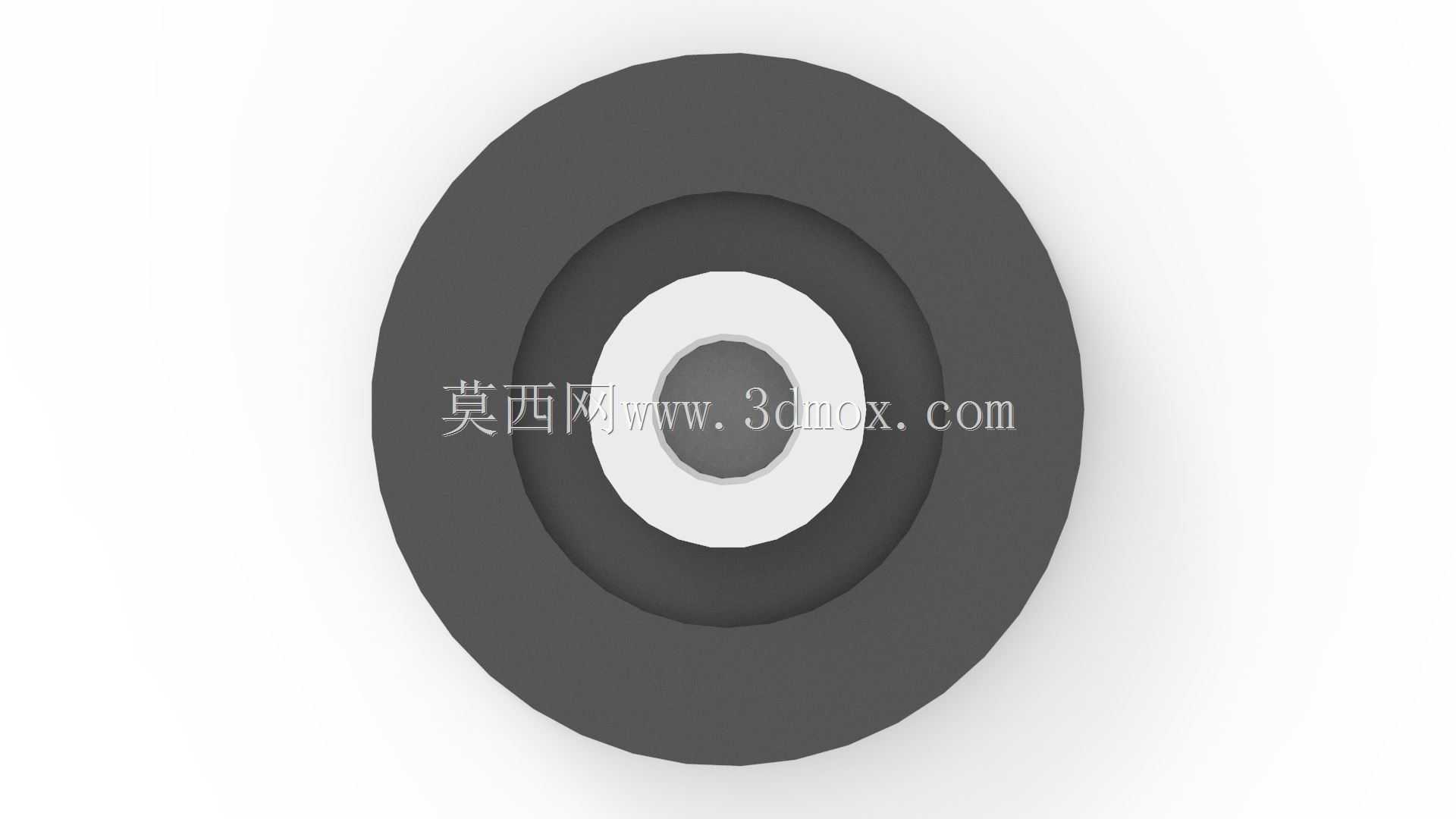

　　这款同步传动用的正时皮带轮，核心适配0.25英寸宽度的MXL型聚碳酸酯正时皮带，在小型精密传动场景中有着非常广泛的适配性，常见于桌面级精密检测设备的进给传动、小型3D打印设备的轴系动力传递、实验室小型自动化采样装置的同步驱动、消费类电子组装工位的微型输送机构等对传动精度、运转噪音、部件自重有较高要求的场合。从结构设计来看，轮体采用聚碳酸酯材质注塑成型，这类工程塑料本身具备优异的自润滑特性与抗蠕变性能，长期在额定负载下运转不会出现齿形形变，同时相比全金属带轮能大幅降低运转过程中的啮合噪音，在对噪音控制有要求的桌面型设备中优势明显；中心嵌件采用铝合金加工而成，也就是标注里的“T”嵌件结构，嵌件与塑料轮体通过注塑包胶的方式结合为一体，

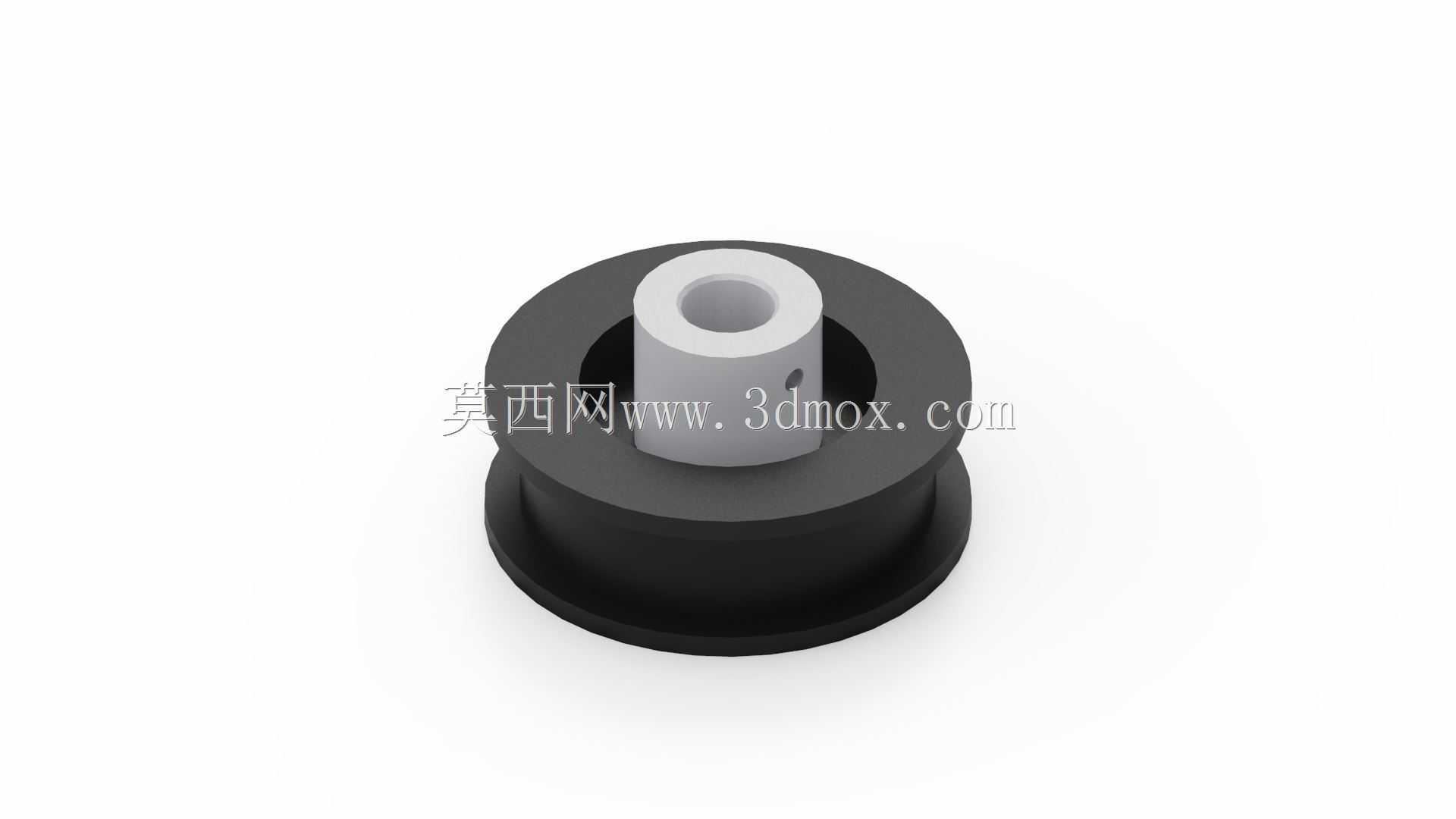

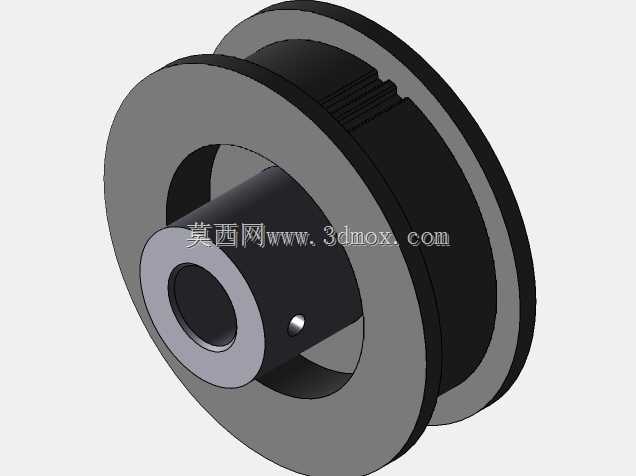

　　铝制嵌件的内孔直接与传动轴配合，0.25英寸的内孔尺寸适配常规微型精密轴系的安装公差，嵌件上预留的顶丝孔可以实现带轮与轴的周向固定，避免传动过程中出现打滑错位，相比全塑料内孔的带轮，铝制嵌件能大幅提升内孔与轴配合的耐磨性能，反复拆装调整也不会出现内孔磨损导致的同轴度偏差问题。齿形参数上采用0.08英寸节距的MXL齿形，总共44个齿，这类小节距同步带的传动精度可以达到0.1mm级别，完全满足小型精密设备的定位传动需求，齿形轮廓严格按照MXL同步带的啮合标准设计，齿顶与齿槽的过渡圆弧做了圆滑处理，能减少皮带啮合过程中的弯折应力，延长配套皮带的使用寿命。轮体的挡边结构采用一体化成型设计，两侧挡边的高度略高于皮带装配后的顶面，

　　能避免设备运转过程中皮带出现跑偏脱轮的问题，尤其是在轴系存在少量安装平行度误差的场景下，挡边的限位作用可以保证传动的稳定性。安装边界方面，带轮的总轴向宽度严格匹配0.25英寸宽皮带的装配需求，预留了少量的轴向窜动间隙，不会出现皮带与轮体侧面摩擦的问题；轮体的最大外径与44齿MXL带轮的节圆直径匹配，设计选型时可以直接根据传动比需求搭配对应齿数的主动轮或从动轮，不需要额外修正传动中心距。在实际建模过程中，需要重点关注铝嵌件与塑料轮体的配合公差，嵌件的外圆柱面设计有周向的滚花结构，保证注塑后两种材质不会出现相对转动；内孔的公差带选用H7级精度，与常用的g6级公差轴配合可以获得适中的间隙，既方便装配，又不会出现过大的配合间隙导致传动晃动。

　　顶丝孔的位置设计在嵌件的壁厚中心处，避免顶丝锁紧时对嵌件造成挤压变形，同时顶丝孔的深度要保证锁紧时顶丝端面能完全压在轴的平面上，保证固定可靠性。这类带轮在实际应用中，通常搭配的轴系转速不会超过3000rpm，额定传递扭矩在0.5N·m以内，完全覆盖小型精密设备的传动负载需求，聚碳酸酯材质的轮体还具备一定的抗冲击性能，设备启动瞬间的负载冲击不会造成轮齿断裂。在进行设备结构布局时，要注意带轮的安装位置与周边结构件预留至少2mm的安全间隙，避免运转过程中轮体与周边线束、结构件发生摩擦；皮带的张紧力调整要控制在合理范围，过大的张紧力会增加轴系的径向负载，加速轴承磨损，过小的张紧力则会出现跳齿问题，影响传动精度。
