伊顿IZM系列3P抽出式空气断路器抽屉单元

　　在低压配电系统的核心进线、母联及大负荷馈线回路中，抽出式空气断路器的抽屉单元是保障运维安全、提升检修效率的核心承载结构，本次建模的伊顿IZM系列3P规格抽屉单元，适配6300A及以下电流等级的ACB本体，是低压成套开关柜设计中常用的核心配套部件。从实际工程应用场景来看，该抽屉单元主要用于GCS、GCK、MNS等标准抽出式低压开关柜，也可适配定制化的低压进线柜、母联柜，承担断路器本体的承载、一次回路插接、二次回路连接、位置锁定及安全防护功能，在数据中心供配电、工业厂房低压配电室、商业综合体变配电所等场景中广泛使用，当断路器需要检修、更换时，无需拆解柜内一次母排与二次接线，通过抽屉的摇进摇出操作即可实现断路器的分离、试验、工作三个位置切换，大幅缩短停电检修时长，降低运维操作的触电风险。

　　从功能特性来看，该抽屉单元集成了多重机械联锁结构，首先是位置联锁，只有当断路器处于分闸状态时，才能操作抽屉的摇进摇出机构，避免带负荷插拔一次触头引发拉弧事故；其次是位置定位结构，抽屉在分离、试验、工作三个位置均有明确的卡位与指示，试验位置时一次回路断开、二次回路保持连接，可完成断路器的分合闸、保护特性传动试验，无需拆除二次接线，工作位置时一次、二次回路均可靠连接，满足额定载流要求，分离位置时一二次回路均断开，且可通过配套的锁具实现抽屉锁定，防止无关人员误操作。抽屉的一次插接端子采用大接触面积的铜质镀银结构，适配6300A等级的大电流载流需求，接触电阻控制在微欧级，避免长期满负荷运行时接头发热，二次插接端子采用多针航空插结构，针脚镀金处理，保障二次信号传输的可靠性，避免保护误动、拒动。

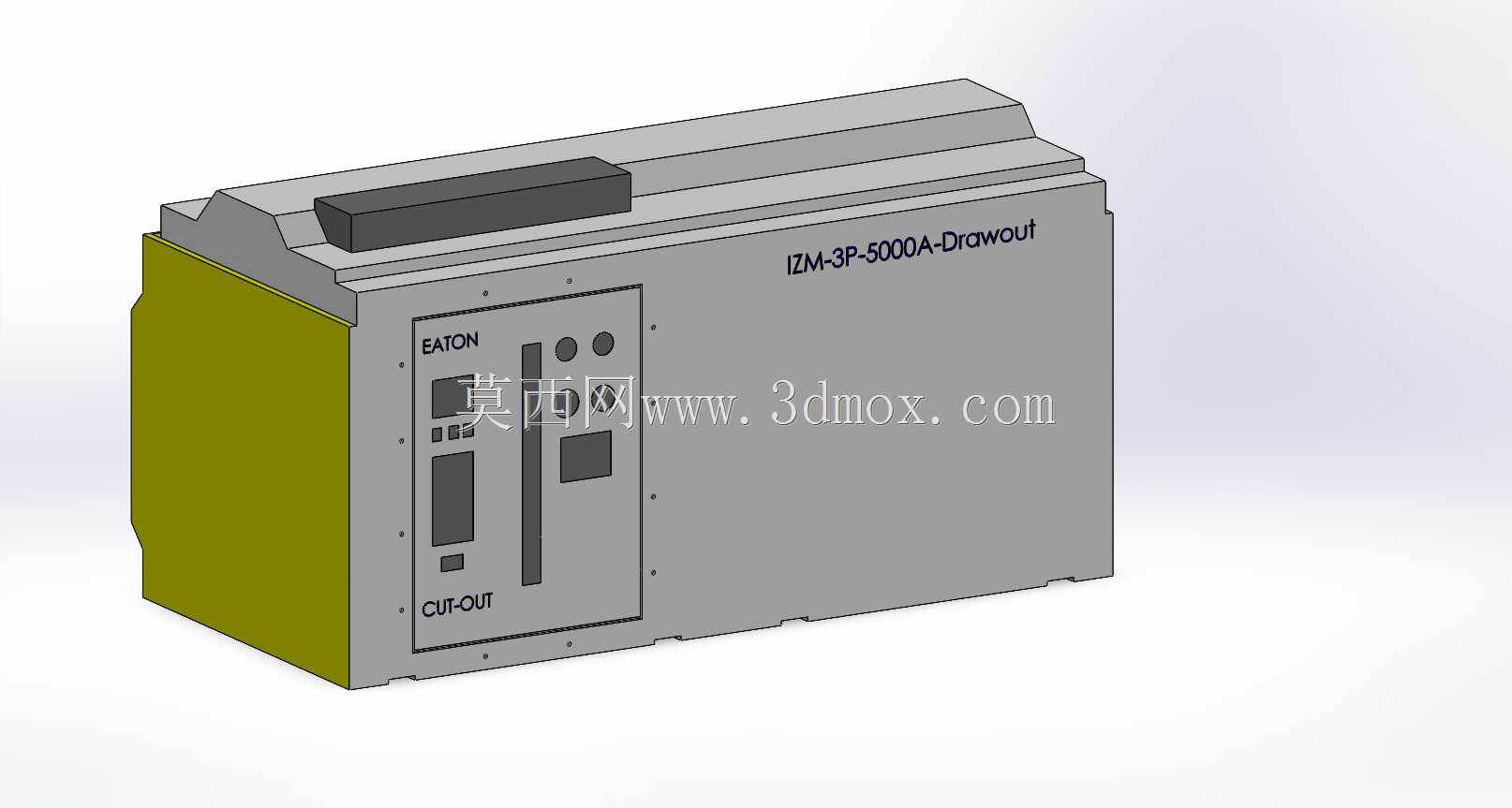

　　从设计思路来看，建模过程严格遵循伊顿IZM系列断路器的官方安装尺寸规范，首先确定抽屉的整体安装边界，宽度适配标准柜型的3P极间距要求，深度匹配开关柜的柜深安装尺寸，高度满足断路器本体的安装空间与安全电气间隙，抽屉的侧板采用高强度冷轧钢板折弯结构，建模时还原了板材的折弯圆角、安装孔位、加强筋结构，保障抽屉承载大重量断路器本体时的结构强度，不会出现变形卡滞。正面的操作面板区域，还原了品牌标识、分合闸状态指示窗、操作手柄让位槽、手动分闸按钮开孔、复位按钮开孔、摇把操作孔等结构，面板与抽屉主体采用卡扣加螺丝的固定方式，建模时还原了对应的安装卡扣与螺丝孔位，方便实际生产中的装配。抽屉侧面的导轨配合结构，严格匹配标准开关柜内的抽屉导轨安装尺寸，保证抽屉抽拉过程顺畅无卡滞，左右两侧的一次触头安装室设置了独立的隔弧结构，避免不同相之间的电弧短路，隔弧板采用耐弧塑料材质，建模时还原了隔弧板的安装卡槽与厚度尺寸。

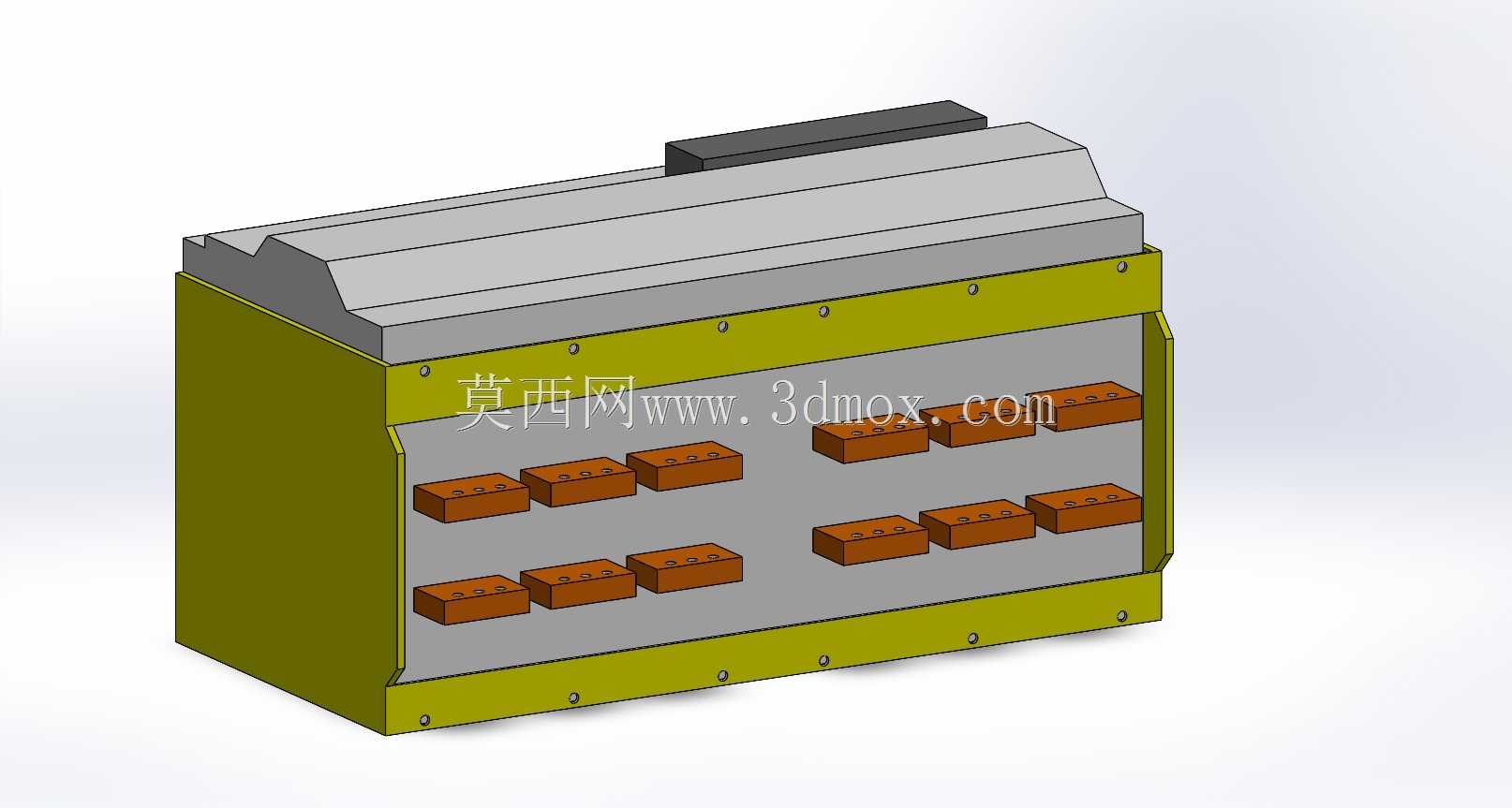

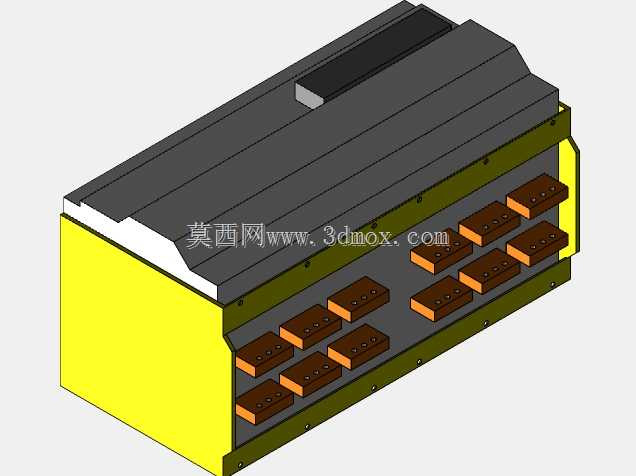

　　从安装边界与尺寸配合来看，该抽屉单元的宽度尺寸适配3P断路器的极间中心距，满足不同相之间的电气间隙要求，深度方向预留了一次触头的插接行程，保证摇进过程中一次触头的插入深度符合载流要求，不会出现接触面积不足的问题，高度方向上方预留了与开关柜内水平母排的安全距离，下方预留了二次线走线空间，抽屉后部的一次插接端子的位置、高度、相序严格对应柜内的垂直母排布置，安装时无需额外调整母排位置即可完成插接。二次插接端子布置在抽屉后部的右侧区域，与一次端子之间通过金属隔板实现电气隔离，避免一次回路的强电磁干扰影响二次控制信号，同时二次端子的针脚定义完全匹配伊顿IZM断路器的二次回路接线要求，建模时还原了端子的安装法兰与定位销结构，保证插接时的对位准确，不会出现针脚弯折的问题。抽屉底部设置了接地端子的安装位置，保证抽屉在任意位置时都能与柜体可靠接地，保障运维操作时的人身安全，接地回路的导电面积满足短路电流的热稳定要求，建模时还原了接地端子的安装孔位与连接铜排的走向结构。

　　在实际建模过程中，针对抽屉的运动配合结构做了细节还原，包括摇进机构的齿轮齿条啮合结构、位置指示的凸轮联动结构、联锁挡板的运动让位结构，这些结构在装配时可以实现运动仿真，验证抽屉摇进摇出过程中是否存在结构干涉，联锁逻辑是否可靠，避免实际生产装配后出现操作卡滞、联锁失效的问题。外壳的防护等级满足IP30要求，建模时还原了面板与柜体框架之间的缝隙尺寸，防止直径大于2.5mm的固体异物进入柜内，同时面板上的操作孔均设置了对应的防护挡板，在非操作状态下挡板自动闭合，避免运维人员误触内部带电部件。
