带固定卡扣的船型翘板电源按钮

　　做结构件选型时，这类小型翘板按钮最容易被忽视，却又是面板类设备里用量极大的一个基础件。它本质上是一只两引脚的船型开关，靠面板开孔卡装固定，背后两片金属插片直接接插导线端子，常见于排插、小家电、电源适配器、仪器仪表、电动工具和各类台式控制盒上。速卖通、电子市场上这类件流通量很大，规格杂、尺寸相近，真正落到结构设计里，能不能装得进、卡不卡得住、端子会不会干涉，全靠外形和安装边界量得准不准。

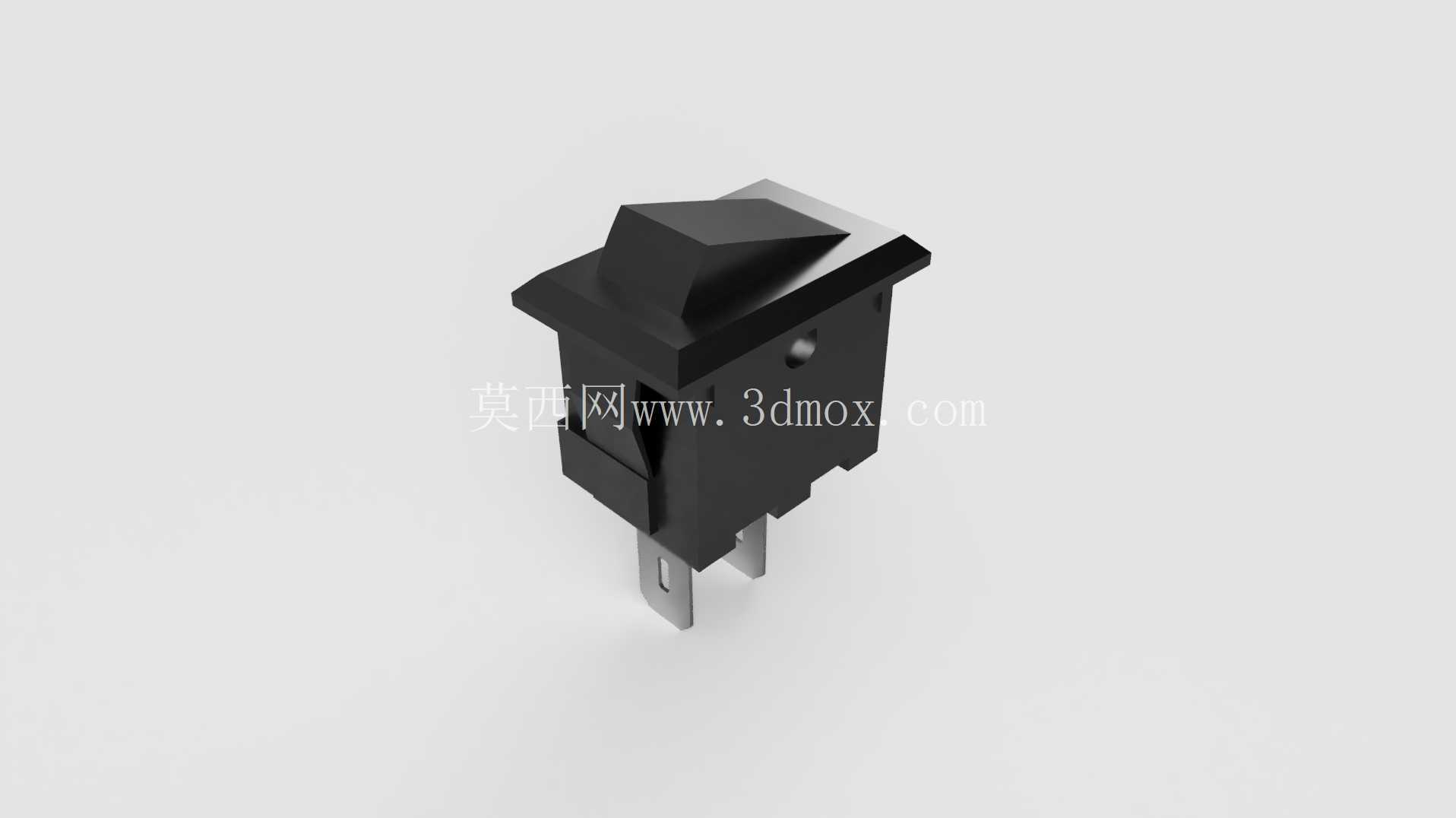

　　从几何特征看，这只按钮整体为黑色塑壳，顶部是一块略倾斜的翘板按键，按下一端切换通断，行程短、反馈脆。按键外围带一圈方形法兰裙边，装配后裙边压在面板外侧，起限位和遮挡开孔毛边的作用；裙边下方两侧伸出弹性卡扣，斜向导入面板开孔后回弹卡住板背，这就是所谓“带固定装置”的核心——不需要螺丝、不需要螺母，面板开一个对应方孔，从正面一按即可锁紧，装配效率很高，适合流水线快速压装。

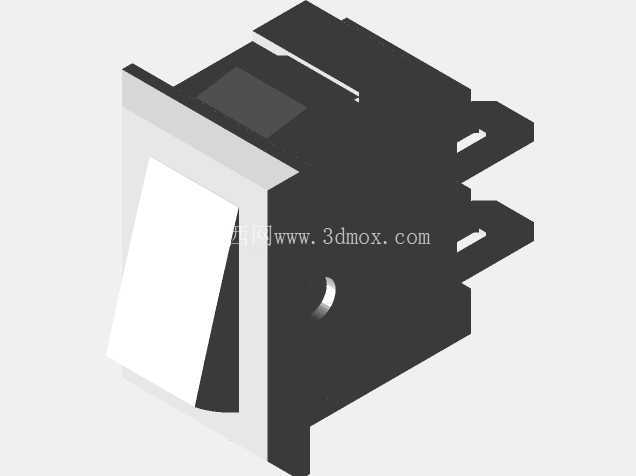

　　关键尺寸必须卡死。模型给出的外形边界为：宽度13.5毫米、厚度8.6毫米、高度20毫米。这里的宽度对应面板开孔的横向尺寸，厚度对应开孔纵向，高度则是从裙边顶面到插片末端的总高，决定了它在壳体内部占用的纵深。做面板布局时，开孔不能照抄外形宽度，要按卡扣回弹后的实际卡接尺寸留量，通常开孔略小于裙边、略大于卡扣收拢尺寸；同时面板厚度要落在卡扣允许的夹持范围内，板太薄卡不紧会松动晃动，板太厚卡扣压不到位会顶死。背后两片插片是竖直向下的扁金属端子，建模时要把插片的宽度、厚度、中心间距和伸出长度都做出来，因为接线时配的是标准插簧，间距错了端子插不进，伸出长度不够则压接后接触不可靠。

　　设计思路上，这种件走的是低成本、高一致性的路子。塑壳一般用阻燃尼龙或PBT注塑，翘板、外壳、卡扣一体成型，内部是弹簧加翘板触点的微动结构，靠金属弹片的翻转实现通断，寿命取决于触点材质和弹片疲劳。三维建模时，外观件重点还原裙边、卡扣斜导面、按键斜面和插片位置；如果要做运动校核，则需把内部翘板的摆动角度、按键上下行程和卡扣的弹性变形量考虑进去。卡扣斜导面的角度直接影响压装力——角度太缓压装省力但容易脱出，太陡压装力大、工人按不动甚至把卡扣推断，实际多取在导入顺滑又能自锁的折中区间。

　　工程应用里要特别留意几个干涉点。一是按键顶面到壳体内壁的纵深，20毫米总高意味着面板背后要留出足够空间，插片末端不能顶到主板或其他元件；二是插片接线方向，导线从下方引出后折弯半径要预留，避免硬折线芯断裂；三是多只开关并排布置时，裙边之间要留手指操作间距，不能贴得太近导致误触；四是面板开孔公差，批量生产时开孔冲裁有毛刺和尺寸波动，卡扣的弹性余量要能吸收这些偏差。

　　建模还原这类件，价值不在外观多精致，而在于把“能不能装、怎么装、装完占多大空间”这几件事讲清楚。裙边压面、卡扣卡点、插片中心距、总高纵深这几个边界一旦准确，结构工程师在做面板开孔图、接线空间校核和整机装配模拟时就能直接引用，省去反复拿实物测量、反复改孔的麻烦。对采购选型而言，对照13.5×8.6×20毫米这组边界和两插片、卡扣固定的特征，也能快速在同类船型开关里锁定可替代料号，避免买回来装不上的返工。
