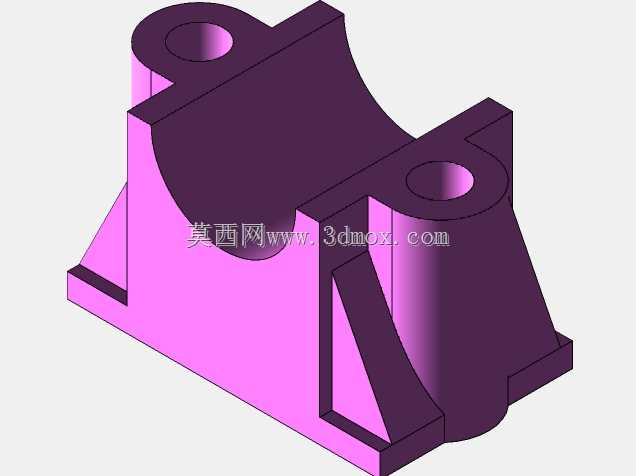

CA6140车床用带肋轴承支撑座结构

　　该支撑座结构主要应用于CA6140普通卧式车床的进给传动系统中，承担传动轴的径向支撑与载荷传递作用，安装位置位于车床溜板箱与床身导轨衔接的侧方安装基面，工作过程中需要承受轴系运转带来的径向载荷与部分轴向冲击，同时抵消车削加工时切削力传导带来的振动偏移，保障传动轴的回转精度处于设计允许的公差范围内。从结构设计逻辑来看，主体采用半圆弧包容式轴瓦配合面，圆弧内径与配套的滑动轴承外圆尺寸匹配，配合面的表面粗糙度设计要求达到Ra1.6，保证轴承装配后贴合均匀，避免局部应力集中导致的早期磨损。两侧对称设置的带孔安装耳，孔位为通孔设计，用于穿装内六角圆柱头螺钉，将整个支撑座固定在床身的预制安装凸台上，

　　两个安装孔的中心距与床身安装基面的螺纹孔中心距严格一致，装配时无需额外修配即可完成定位。支撑座的主体侧壁设置了三角形加强肋结构，肋板从安装底板一直延伸到半圆弧支撑面的侧下方，这种设计可以在不显著增加零件整体壁厚的前提下，大幅提升结构的抗弯刚度，避免轴系长时间重载运转时支撑座出现形变，导致轴的同轴度超差，影响进给运动的平稳性。安装底板的底面为精加工定位面，平面度公差控制在0.02mm以内，装配时与床身安装面完全贴合，保证支撑座安装后半圆弧面的轴线与相邻传动部件的轴线同轴度满足装配要求。两个安装耳的孔位周边做了局部加厚处理，避免螺钉锁紧时孔位周边出现应力开裂，同时加厚的凸台可以保证螺钉的旋合深度足够，

　　在设备长期运行产生振动的工况下不会出现螺钉松动的问题。半圆弧支撑面的两端设置了微小的倒角，既可以去除加工过程中产生的毛刺，也方便装配时滑动轴承的顺利压入，避免装配过程中刮伤轴承外圆表面。肋板与主体侧壁、底板的衔接处全部采用圆角过渡，减少应力集中点，提升零件的抗疲劳性能，适配车床断续切削时产生的冲击载荷工况。从安装边界来看，该支撑座的整体外轮廓宽度不超过相邻两个导轨防护罩的间隙，安装后不会与溜板的往复运动产生干涉，支撑座的顶部高度低于进给轴的中心高度12mm，预留了足够的润滑管路布置空间，日常维护时可以直接通过预留空间加注润滑脂，无需拆卸支撑座即可完成轴承的润滑保养。在实际加工制造过程中，

　　该零件优先采用灰铸铁HT200材料铸造得到毛坯，经过时效处理消除内应力后再进行机加工，先加工底板定位面，再以定位面为基准加工半圆弧配合面与安装孔，保证各形位公差符合设计要求，这种材料的减震性能优异，可以有效吸收轴系运转产生的振动，降低车床工作时的噪音，同时灰铸铁的耐磨性能较好，即使长期使用也不会出现配合面的严重磨损，延长零件的使用寿命。在建模过程中，需要重点注意半圆弧面与安装底板的平行度要求，加强肋的拔模斜度设置要符合铸造工艺要求，避免铸造时出现充型不满的问题，安装孔的位置尺寸需要严格对应床身的安装基准，保证装配时的互换性，不需要现场配作即可完成装配。
