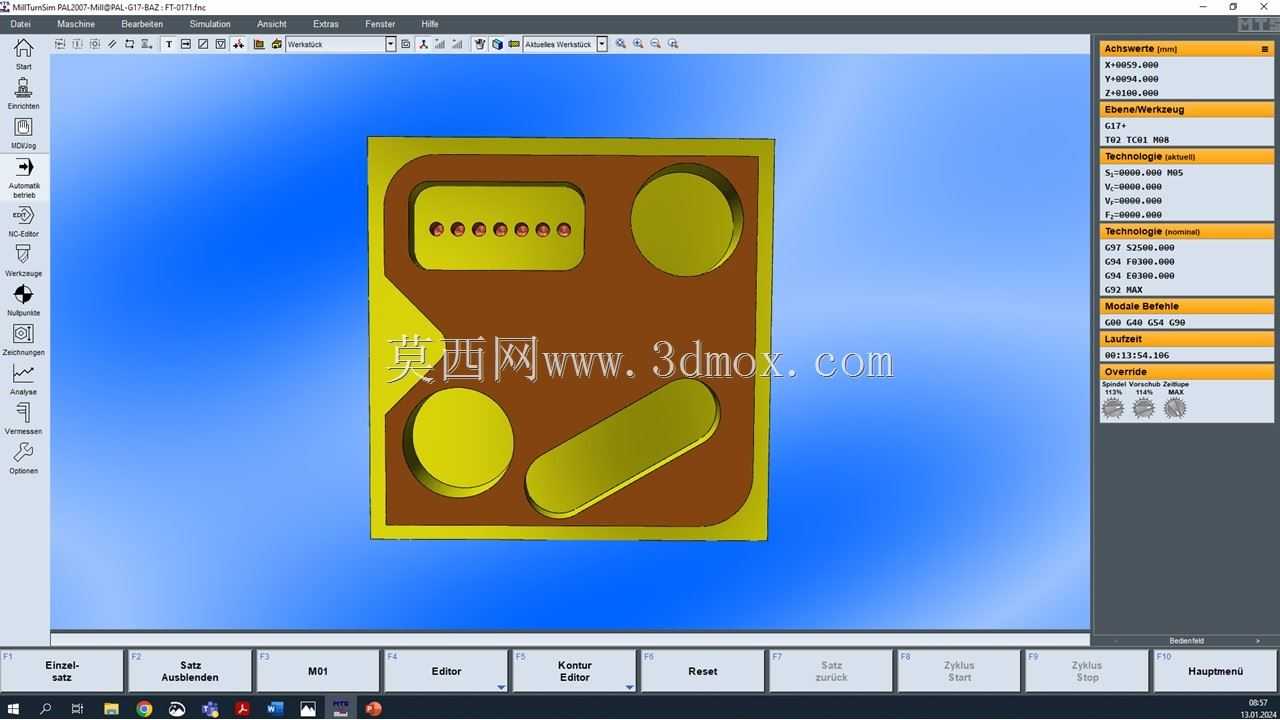

数控铣削加工练习工件三维结构

　　该工件为数控铣削工艺实训类加工对象，整体采用方形基体作为装夹基准，基体边角做圆角过渡处理，可避免加工过程中应力集中导致的崩边问题，同时也能降低实训操作中尖锐边角带来的安全隐患。基体上的特征布局完全围绕三轴数控铣床的常规加工指令训练设置，包含圆形凸台、长圆形凸台、矩形凹槽以及凹槽内的阵列小孔特征，覆盖了平面铣削、轮廓铣削、型腔铣削、钻孔加工等多个常规数控加工工序，可用于练习G代码编程中的刀具半径补偿、长度补偿调用、分层铣削参数设置、进给转速匹配等核心操作要点。

　　从实际应用场景来看，这类工件主要用于职业院校机加工专业的数控操作实训、企业新入职数控操作人员的岗前技能考核，也可作为CAM软件编程练习的验证模型，通过实际加工后的尺寸精度、表面粗糙度来检验编程参数设置的合理性。设计时特意将不同特征的加工深度做了差异化设置，圆形凸台与长圆形凸台的抬升高度一致，矩形凹槽的下沉深度单独设置，阵列小孔的深度又与凹槽深度形成差值，能够让练习者掌握不同深度下的下刀方式选择，比如开放区域可以采用斜线下刀，封闭型腔则需要采用螺旋下刀或者预钻下刀孔，避免直接垂直下刀对刀具造成的冲击损伤。

　　外形尺寸方面，工件整体为正方形轮廓，边长适配常规台虎钳的装夹范围，不需要制作专用夹具，直接使用机用台虎钳夹持工件侧边即可完成装夹，装夹时露出的加工高度足够完成所有特征的加工，不会出现刀具与钳口碰撞的问题。所有特征的圆角半径、凸台直径、凹槽宽度都匹配常用立铣刀的规格，比如圆形凸台的直径可以用φ10或者φ12的立铣刀通过圆弧插补完成加工，长圆形凸台的两端圆弧半径与铣刀半径匹配时可以直接走直线轮廓完成加工，降低编程的复杂度，适合初学者掌握基础的轮廓编程逻辑。

　　特征布局上没有设置过小的内角，避免需要使用极小直径刀具加工的情况，适配实训场景下常用的刀具规格，减少刀具损耗成本。凹槽内的阵列小孔采用等间距排布，可用于练习钻孔固定循环指令的参数设置，包括孔位坐标定位、安全高度设置、钻孔深度控制、退刀量设置等内容，同时小孔的直径适配常用的中心钻、麻花钻规格，不需要特殊定制刀具。工件的基准面设置在底部与相邻两个侧边，符合数控加工的六点定位原理，装夹时可以通过百分表打表找正侧边基准，保证加工坐标系的准确性，让练习者养成规范的装夹找正习惯。

　　从加工工艺路线来看，该工件的加工流程可以按照先面后孔、先粗后精的原则安排，首先铣削工件上表面保证基准平面的平面度，之后粗加工各个凸台与凹槽的轮廓，留0.2-0.5mm的精加工余量，再精加工各个轮廓保证尺寸精度与表面粗糙度，最后完成凹槽内阵列小孔的钻削加工，整个工艺路线覆盖了常规数控铣削加工的全流程节点，能够让练习者完整掌握工艺编排的逻辑，理解不同工序之间的余量匹配、刀具选择、参数设置的关联性。设计时也考虑了加工过程中的排屑问题，所有凹槽的转角都做了圆弧过渡，不会出现切屑堆积在转角处导致的刀具挤屑问题，凸台之间的间距足够大，加工时刀具的进退刀路径不会与已加工特征发生干涉，编程时可以安全设置进退刀的圆弧半径，避免接刀痕过于明显影响加工表面质量。
