日内瓦机构星形槽轮间歇传动构件

　　该构件是日内瓦间歇传动机构的核心从动件，也就是常说的槽轮，在各类需要实现间歇转位、步进送料的自动化设备中应用极广，从轻工包装线的工位转台、机床的自动换刀刀架转位，到印刷设备的走纸步进机构、电子装配线的工件分度输送，只要涉及到将连续旋转输入转化为周期性间歇转动输出的场景，基本都能看到这类构件的身影。很多刚接触机构设计的工程师容易把槽轮和棘轮机构混淆，实际上两者的运动特性差异极大：棘轮机构的步进角度受棘爪齿距限制，传动过程存在冲击和回差，适合低速、对定位精度要求不高的场景；而这种径向槽式的日内瓦槽轮，在拨销进入和退出槽道的过程中，运动曲线是平滑过渡的，只要槽数和拨盘参数匹配得当，启停阶段的冲击可以控制在很小的范围，更适合中速、分度精度要求更高的间歇传动场景。

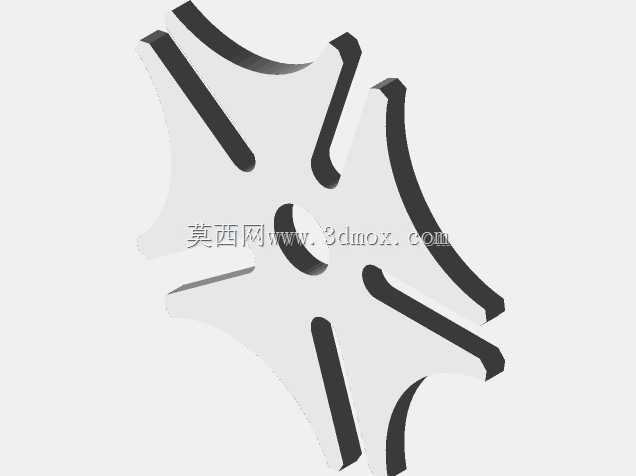

　　从结构设计逻辑来看，这个构件采用了五槽径向对称布局，对应拨盘每旋转一周，槽轮完成五次步进转动，每次转动的分度角为72度，这种五槽结构是工程中平衡传动平稳性和分度效率的常用选择——槽数越少，单次转位的角度越大，动停时间比越高，但槽轮在转动过程中的角加速度峰值也会越高，传动冲击更大；槽数越多，运动越平稳，但拨盘需要转动更大的角度才能完成一次槽轮驱动，机构的整体传动效率会下降，同时槽轮的径向尺寸也会随之增大，占用更多安装空间。设计这类槽轮的时候，首先要确定的是槽数和中心距参数，中心距是拨盘回转中心到槽轮回转中心的固定距离，这个尺寸直接决定了槽轮的整体外圆直径和槽道的深度，槽道的宽度需要和拨销的直径做间隙配合，间隙量通常控制在0.02到0.05毫米之间，间隙过大会导致传动回差，影响分度精度，间隙过小则会在装配和运行过程中出现卡滞，尤其是在设备运行温度升高、构件出现热膨胀的时候，过小的配合间隙很容易导致机构抱死。

　　槽道的轮廓设计是整个构件的核心，槽道的两个侧壁是平行的直边，延伸方向必须严格指向槽轮的回转中心，否则拨销在槽道内滑动的时候会出现别劲的情况，加剧磨损甚至无法正常传动。槽道的外端需要设计圆弧锁止面，这个锁止面的曲率半径和拨盘上的锁止凸圆弧半径完全匹配，当拨销退出槽道之后，拨盘的锁止弧和槽轮的锁止面贴合，将槽轮可靠锁止在固定位置，避免槽轮在停歇阶段因为惯性或者外部负载出现偏移，这也是日内瓦机构不需要额外添加定位装置就能实现高精度停歇定位的关键。这个构件的锁止面采用了和外圆一体加工的结构，相比分体式的锁止块，整体式结构的刚性更好，长期运行不会出现锁止块松动移位的问题，适合在有一定负载的传动场景下使用。

　　从安装边界来看，这类槽轮通常采用中心孔定位安装，中心孔的公差一般选H7级精度，和输出轴采用过渡配合，通过键或者紧定螺钉传递扭矩，安装的时候需要严格保证槽轮回转中心和拨盘回转中心的平行度，两轴的平行度误差不能超过0.02毫米/100毫米，否则会导致拨销和槽道的单侧磨损加剧，同时增大传动噪声。槽轮的厚度需要根据传递的扭矩来确定，扭矩越大，槽轮的厚度需要相应增加，避免槽道侧壁在拨销的作用力下出现变形，这个构件的槽道边缘做了小倒角处理，一方面是去除加工毛刺，避免装配的时候划伤操作人员或者配合零件，另一方面也能在拨销进入槽道的时候起到导向作用，减少拨销和槽口的撞击。

　　在实际应用中，这类槽轮的材质选择也很有讲究，低速轻载的场景下可以用POM或者尼龙等工程塑料直接加工，自润滑性能好，运行噪声低，不需要额外添加润滑装置；中速中载的场景下通常用45号钢做调质处理，槽道表面做高频淬火，硬度达到HRC45到50，提高槽道的耐磨性；如果是高速重载的分度场景，比如高速包装机的主转台传动，就需要用40Cr等合金结构钢做调质加表面渗碳淬火处理，进一步提升构件的芯部韧性和表面耐磨性，同时在拨销上安装滚动轴承，将拨销和槽道之间的滑动摩擦转化为滚动摩擦，大幅降低传动阻力和磨损量，延长机构的整体使用寿命。设计的时候还要考虑槽轮的动平衡，尤其是在转速较高的应用场景下，五槽对称结构本身的静平衡性能较好，但如果加工过程中出现壁厚不均的情况，高速旋转时会产生振动，因此精加工之后需要做动平衡校正，将剩余不平衡量控制在允许的范围内，避免振动传递到整个设备上，影响其他部件的正常运行。

　　很多工程师在设计日内瓦机构的时候容易忽略拨销进入槽道的切入角，实际上当拨销开始进入槽道的瞬间，槽轮的角速度应该为零，这就要求拨销的中心在进入槽道时，其运动轨迹的切线方向和槽道的中心线重合，也就是拨销中心、拨盘中心、槽轮中心三者构成的三角形中，拨销中心和槽轮中心的连线与槽道中心线重合，这个位置关系是保证机构无冲击启动的关键，如果中心距计算错误，或者槽道的位置加工有偏差，就会导致拨销进入槽道时存在刚性冲击，不仅会产生很大的噪声，还会在槽口位置产生很大的接触应力，长期运行会导致槽口出现崩边或者磨损过快的问题。另外，槽轮的停歇位置精度除了靠锁止弧保证之外，还可以在输出轴上添加阻尼装置，抵消槽轮在转动停止瞬间的惯性冲击，进一步提升定位精度，尤其是在负载转动惯量较大的场景下，适当的阻尼可以避免槽轮在锁止瞬间出现过冲，保证工位定位的一致性。
