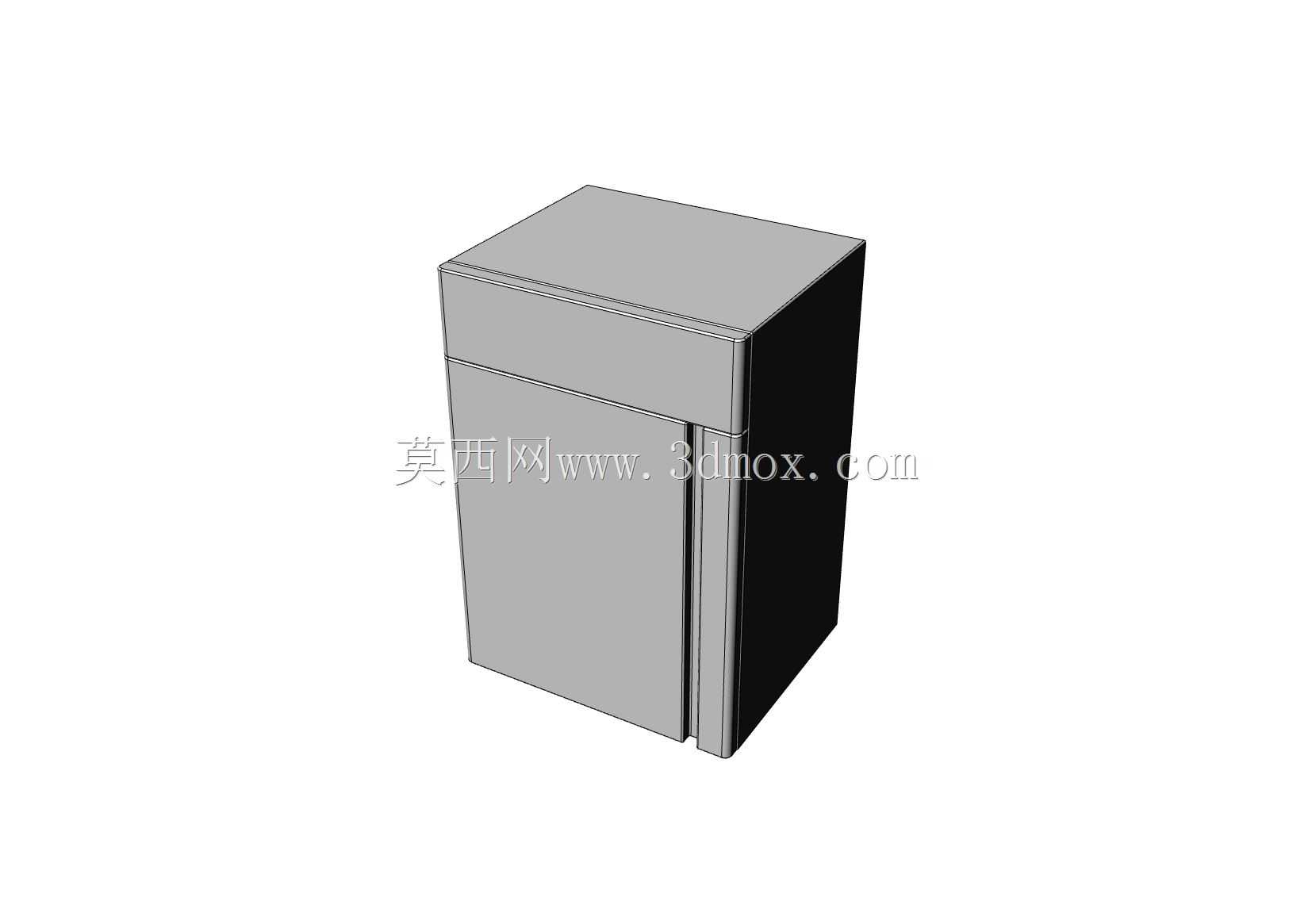

单门立式冷藏存储箱体结构设计

　　这款单门立式冷藏存储箱体，在结构设计阶段优先考虑了民用及小型商用场景的空间适配需求，整体采用方正立式布局，最大化利用垂直方向的存储空间，同时压缩水平方向的占地尺寸，适配小户型厨房、便利店收银台旁、实验室样品存储区等对占地面积有严格限制的安装场景。从结构分层来看，箱体上部预留了制冷机组的安装腔体，该区域做了独立的隔断设计，避免制冷管路的凝露直接滴入下部存储腔，同时隔断层预留了走线与通风间隙，保障制冷循环的气流通畅，也方便后期对制冷组件进行检修拆装，不需要完全拆解箱体外壳即可完成核心部件的更换。下部主存储腔采用整体发泡的保温层结构，设计阶段对保温层的厚度做了平衡计算，在保证箱体外部不出现凝露、内部冷量流失符合制冷效率要求的前提下，

　　尽可能压缩保温层占用的空间，扩大内部有效存储容积。箱门采用侧开式铰链连接结构，铰链位置做了隐藏式设计，避免外部凸起影响安装时的侧边贴合，同时铰链的开合角度预留到160度以上，方便存取大体积的存储物品，门体边缘设置了嵌入式的磁吸密封胶条安装槽，胶条采用可拆卸式结构，方便后期老化后直接更换，不需要对门体做二次加工。箱体的外壳采用拼接式钣金结构，各钣金件之间采用卡扣加定位焊的连接方式，既保证了整体结构的刚性，避免搬运过程中出现箱体变形，也减少了外露的紧固件数量，提升外观的整体性。底部预留了可调式支撑脚的安装位，四个支撑脚可以独立调节高度，适配地面不平整的安装场景，保证箱体放置平稳，不会因为倾斜导致门体密封不严、内部冷凝水排出不畅的问题。

　　在安装边界的考量上，设计时预留了背部与侧面的散热间隙，背部距离墙面的最小安装距离控制在50mm即可满足散热需求，不需要预留过大的后部空间，进一步提升空间利用率。箱体内部预留了层架的安装卡槽，卡槽采用等间距排布，用户可以根据存储物品的高度自由调整层架位置，适配不同尺寸的物品存放需求，层架采用镂空式设计，避免阻挡内部冷气循环，保证腔体内各位置的温度均匀性。门体与箱体的配合面做了错位止口设计，关闭时门体内侧的止口嵌入箱体开口内，配合密封胶条形成双重密封结构，减少冷量从门缝处的流失，同时也能避免外部的灰尘、蚊虫进入存储腔内部。在结构强度设计上，箱体的侧板与背板都做了压筋加强处理，在不增加钣金厚度的前提下提升板材的抗变形能力，

　　即使长期满载存放物品，箱体也不会出现侧板外鼓、门框变形的问题。制冷腔体的内部预留了蒸发器、温控组件、照明模块的安装定位孔，所有孔位都做了翻边处理，既提升孔位的结构强度，也避免安装时划手，同时翻边结构可以配合密封胶圈做好制冷腔与存储腔之间的密封，防止冷量无序泄漏。
