六辐弯叶式无轮毂轮体结构设计

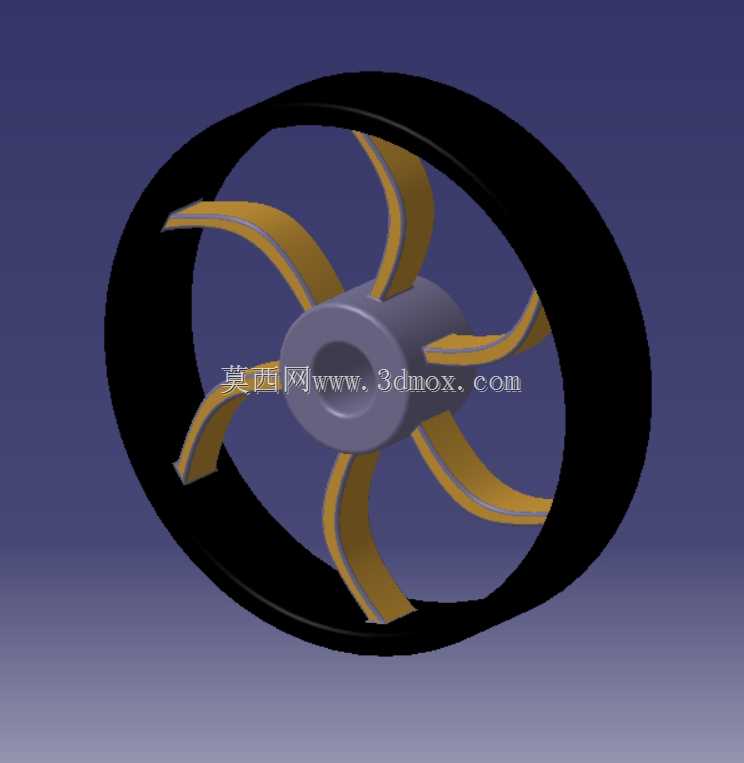

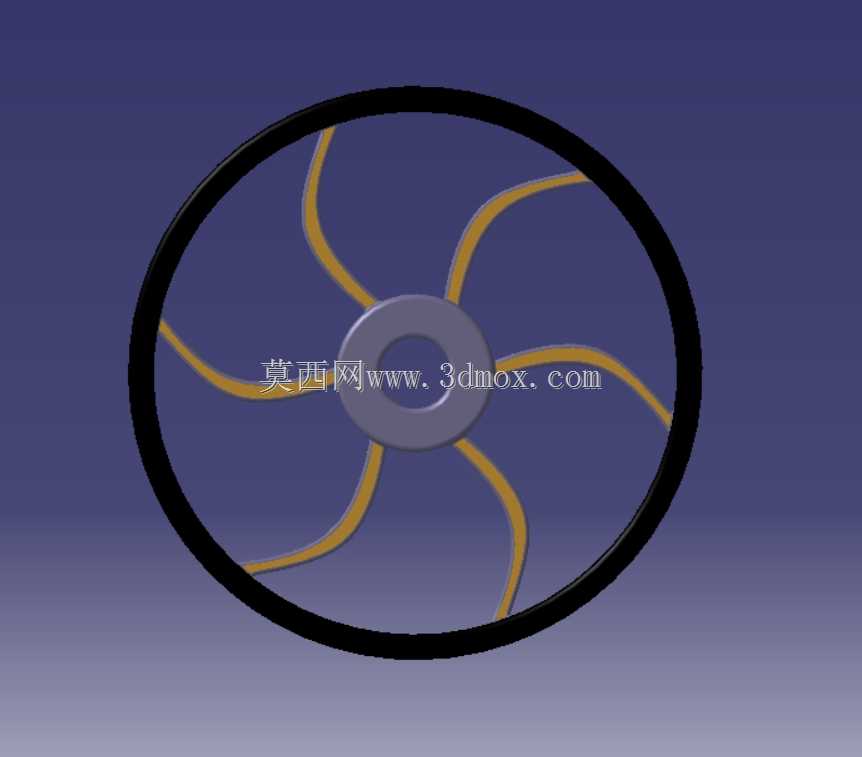

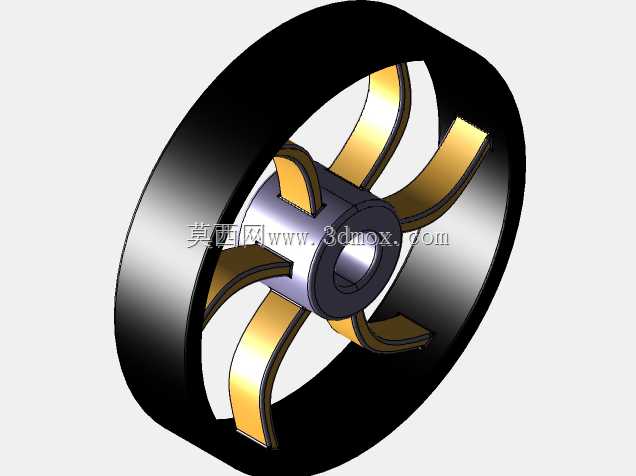

　　这款轮体结构采用无外圈轮毂的一体化设计思路，核心适配小型低速行走机构、桌面级演示装置以及轻载传动实验平台的使用需求，区别于常规带实体轮毂的轮组结构，其轮缘直接作为外圈承载面，中间通过六根呈弧形弯曲的辐条连接中心安装轴套，辐条采用等宽变曲率的曲面构型，在保证辐条自身抗弯截面模量的前提下，能有效分散轮缘承受的径向载荷，避免直辐条结构在受冲击时应力集中于辐条与轴套连接根部的问题。从安装边界来看，中心轴套的内孔为标准光孔设计，可直接与对应直径的传动轴配合，通过键槽或者顶丝实现周向固定，轴套的轴向长度略小于轮缘的宽度，安装时不会出现轴套突出轮缘端面、干涉周边安装架体的情况；轮缘的外圆柱面为光滑工作面，可直接套装橡胶外圈、

　　防滑套或者作为摩擦轮的接触工作面使用，不需要额外加工轮缘的安装卡槽，适配多种外围包覆件的快速装配需求。在实际应用场景中，这类轮体既可以作为小型AGV小车的辅助支撑轮，也可作为教学实验台的摩擦传动轮使用，还能适配小型输送线的从动轮组，其曲面辐条的设计在转动过程中能带动周边气流形成定向流动，在部分需要兼顾散热需求的轻载传动场景下，可辅助带走轴端转动产生的少量热量，不需要额外加装散热叶轮。设计过程中优先考虑了注塑成型的工艺可行性，所有曲面过渡位置均采用R2以上的圆角过渡，不存在倒扣结构，辐条与轮缘、轴套的连接位置均做了加厚处理，避免注塑冷却时出现缩痕或者应力开裂问题；轮缘的壁厚保持均匀一致，整体壁厚差控制在0.5mm以内，

　　能有效降低成型后的翘曲变形量，不需要后续大量的机加工修正即可满足装配精度要求。从受力特性来看，六根弧形辐条沿圆周方向均匀分布，相邻辐条之间的夹角为60度，当轮缘承受径向载荷时，每根辐条同时承受拉压与弯曲的复合应力，相比直辐条结构，弧形构型能通过微小的弹性变形吸收部分瞬时冲击载荷，在轻载颠簸场景下能起到一定的缓冲作用，不需要额外加装减震胶垫即可满足常规使用的减震需求。中心轴套的内孔与端面保持严格的垂直度要求，装配后能保证轮体转动时的端面跳动量控制在0.1mm以内，不会出现转动偏摆、蹭到周边架体的问题；轮缘的外圆与中心轴套内孔保持较高的同轴度，转动过程中的径向跳动量小，作为摩擦轮使用时能保证传动线速度稳定，不会出现传动打滑、

　　转速波动的情况。在结构细节处理上，辐条的曲面走向顺着轮体转动方向做了切向优化，当轮体高速转动时，辐条切割空气产生的风阻更小，转动过程中的气动噪音明显低于直辐条结构，适配对噪音控制有一定要求的桌面级设备使用场景；轴套的两端均做了倒角处理，方便传动轴的穿入装配，不会出现轴端刮伤轴套内孔表面、影响配合精度的问题。
