CA6140车床用方形法兰安装式电气插头结构

　　这款电气插头结构是专为CA6140普通车床电气控制系统配套设计的安装式接插件，在机床整体电气布局中承担外部动力输入、控制信号转接的核心连接功能，实际安装位置位于车床主轴箱侧方的电气舱壁板上，属于机床电气系统中操作人员日常会频繁接触的交互部件。从实际应用场景来看，普通车床的车间作业环境往往存在切削液飞溅、金属切屑飘散、设备运行振动持续存在的问题，因此这款插头在设计之初就把安装密封性、连接抗振性作为核心考量指标，没有采用常规的外露式插接结构，而是设计了带方形安装法兰的嵌入式安装形态，安装时法兰面与设备壁板贴合，通过法兰四角的安装孔实现与壁板的刚性固定，插接端完全嵌入设备舱内部，仅保留操作端的插接界面外露，既能够避免切屑堆积在插接缝隙中造成接触不良，也能阻挡切削液顺着插接间隙渗入电气舱内部引发线路短路故障。

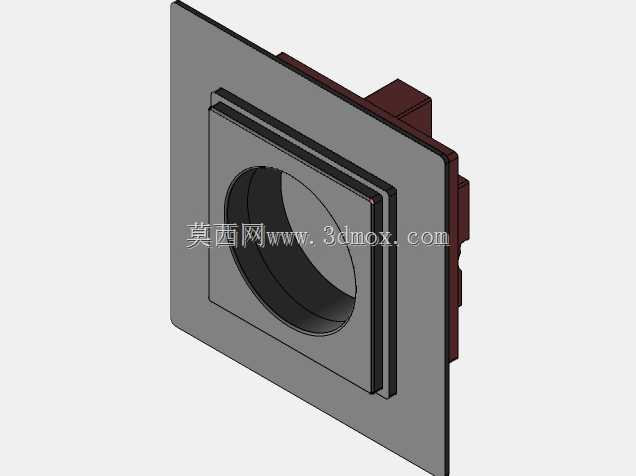

　　从结构设计思路来看，整个部件分为安装法兰基体、中间密封隔层、后端接线腔体三个核心部分，法兰基体采用方形切边设计，相比圆形法兰在方形壁板上安装时不需要额外做防转定位，安装孔位对称分布在法兰四角，适配CA6140车床原有电气舱壁的预留开孔尺寸，不需要对原有设备壁板做二次加工即可直接替换安装，大幅降低了设备维护时的改造成本。中间的环形凸台结构是密封配合面，安装时会在凸台与壁板之间加装耐油橡胶密封圈，凸台的高度经过精准核算，刚好能够嵌入壁板的预留开孔中，实现径向定位，避免长期振动下插头出现移位。中间的圆形通孔是插接件的安装通道，孔壁设计了多层环形卡槽，用来固定内部的绝缘插套，插套与孔壁之间预留了0.2mm的涂胶间隙，装配时填充密封胶进一步提升防护等级。后端的深色接线腔体采用下沉式设计，接线完成后腔体内部可以灌注绝缘密封胶，将接线端子完全封闭，即使车间环境湿度较大，也不会出现接线端子氧化锈蚀的问题。

　　从安装边界尺寸来看，方形法兰的外轮廓尺寸适配CA6140车床电气舱壁的安装空间，法兰边缘与周边的操作手柄、走线槽的安全距离大于30mm，操作人员插拔插头时不会与周边部件发生干涉；中间圆形插接通道的内径匹配常规工业用多芯接插件的外径，能够兼容3芯动力接插件与12芯控制信号接插件的安装需求，不需要针对不同接线类型更换整个插头基座，只需要更换内部的绝缘插套即可适配不同的接线场景。后端接线腔体的深度控制在合理范围内，不会伸入电气舱内部过多挤占舱内走线空间，腔体边缘设计了走线卡扣位，接入的线缆可以通过卡扣固定，避免线缆拖拽力直接作用在接线端子上造成端子松脱。

　　在实际功能特性上，这款插头结构的插接配合面设计了导向倒角，操作人员更换外接线缆时不需要精准对位，顺着倒角即可顺利插入，降低了现场操作的对位难度；法兰表面做了哑光硬质氧化处理，长期接触车间内的油污、切削液也不会出现锈蚀掉漆的问题，表面粗糙度控制在Ra1.6，日常清理时只需要用棉纱擦拭即可去除表面附着的切屑和油污，不会残留清洁死角。整个结构的壁厚经过强度校核，法兰部分壁厚4mm，能够承受安装时的螺栓锁紧力，不会出现锁紧变形的问题；后端接线腔体壁厚3mm，在设备持续运行振动的工况下不会出现开裂问题，整体结构的抗振性能满足普通车床连续作业的使用要求。不同于民用场景的普通插头，这款结构完全围绕工业机床的恶劣作业环境做针对性设计，没有多余的装饰性结构，所有的结构特征都服务于安装可靠性、防护密封性、操作便捷性这几个核心工程需求，在建模过程中所有配合尺寸都按照机械加工的公差要求做了公差带标注，安装孔位的位置度公差控制在0.1mm以内，确保加工完成后能够直接与原有设备适配，不需要二次修配。
