筒式轴流通风散热风机结构设计

　　这款筒式轴流通风结构，在工业场景里的适配范围很广，小到机床电控柜的局部散热、小型工业设备的舱体通风，大到生产车间的工位送风、管道式排风系统的末端动力单元，都能看到这类结构的应用。和常见的开敞式轴流扇不同，带封闭风筒的结构能把气流约束在固定流道内，避免气流沿叶轮径向扩散损失，送风的指向性更强，同等功率下的有效送风距离能提升30%左右，在需要定向排风或者把热风导出密闭舱室的场景里，这个结构优势会非常明显。

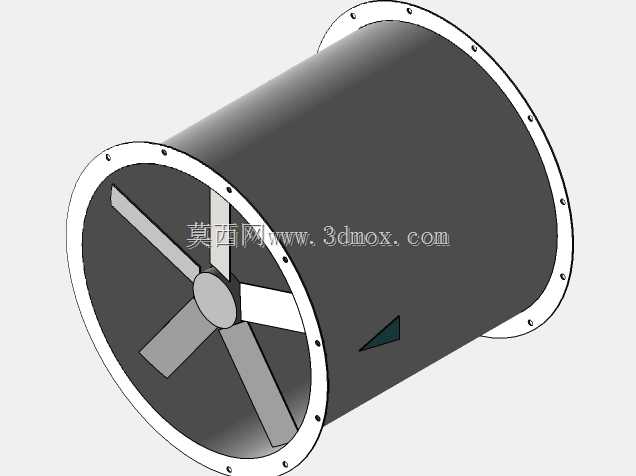

　　从结构设计逻辑来看，整个部件采用两端带安装法兰的直筒式壳体作为主体承载结构，法兰边缘均匀布置安装孔，安装时可以直接通过螺栓对接在风管端面或者设备舱的预留开口上，不需要额外做过渡支架，安装边界的容错率更高，只要对接面的开孔尺寸和法兰孔位匹配，就能完成密封固定，减少现场安装的适配工作量。风筒内壁和叶轮叶尖的间隙控制在合理范围，间隙过大会导致气流回流降低效率，间隙过小则容易因为加工或者安装误差出现叶尖擦碰筒壁的问题，设计时需要结合加工公差、运行时的叶轮形变余量来确定这个间隙值，平衡效率和运行可靠性。

　　叶轮部分采用四叶等距布置的结构，叶片的翼型截面经过流道适配，在保证足够风量的前提下，能降低叶片旋转时的气流紊流噪声，适合用在对运行噪音有一定要求的车间设备配套场景。叶轮中心的轮毂和电机输出轴直接对接，轮毂的导流锥面能减少叶轮中心区域的气流滞止，让进入叶片流道的气流更平顺，避免中心区域形成涡流造成额外的能量损失。风筒侧壁预留的方向标识，能在安装时快速判断叶轮的旋转方向和气流走向，避免装反导致送风方向错误，尤其是在多风机并联的通风系统里，这个小结构能大幅降低现场安装的出错概率。

　　在实际选型适配时，需要重点关注几个安装边界参数：首先是两端法兰的外径和孔位分布圆直径，这两个参数直接决定了能不能和现有风管或者设备开口对接；其次是风筒的轴向长度，要预留出足够的安装空间，避免风筒和舱内其他部件出现干涉；最后是叶轮的旋转直径，必须和风筒内径匹配，不能出现尺寸超差的问题。这类风机结构在运行时，气流沿风筒轴向直进直出，风阻比带蜗壳的离心风机更小，在不需要太高风压、需要大流量通风的场景里，能耗表现会更优。

　　从结构可靠性角度考虑，两端法兰和筒身采用一体化连接结构，长期运行时不会因为振动出现法兰和筒身脱开的问题，法兰面的平整度要求控制在合理公差范围内，安装时配合密封胶条就能实现接缝处的漏风率控制在较低水平，避免因为漏风导致整体通风效率下降。叶轮的叶片和轮毂采用刚性连接结构，能承受长期高速旋转的离心力，不会出现叶片变形或者松动的问题，适合在工业环境下长期连续运行。另外，直筒式的外壳结构清理维护也更方便，长时间运行积累的灰尘可以直接从两端开口擦拭清理，不需要拆解复杂的蜗壳结构，后期维护的工作量更小。

　　在配套机床设备使用时，这类风机通常安装在电控柜的顶部或者侧方排气口，直接把柜内变频器、伺服驱动器等发热元件产生的热风抽出柜外，避免柜内温度过高导致电气元件寿命下降，因为风筒的导流作用，抽出的热风可以直接通过外接风管排到车间外，不会让热风在车间内部循环影响整体环境温度。在管道通风场景里，多台同规格的该类风机可以串联安装，提升整体送风风压，满足长距离风管的送风需求，法兰对接的安装方式也让串联组装的操作非常简便，不需要定制特殊的连接接头。
