PG36行星减速直流驱动电机结构

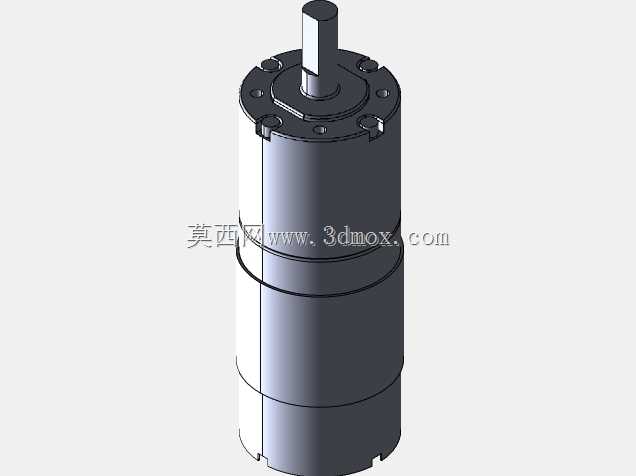

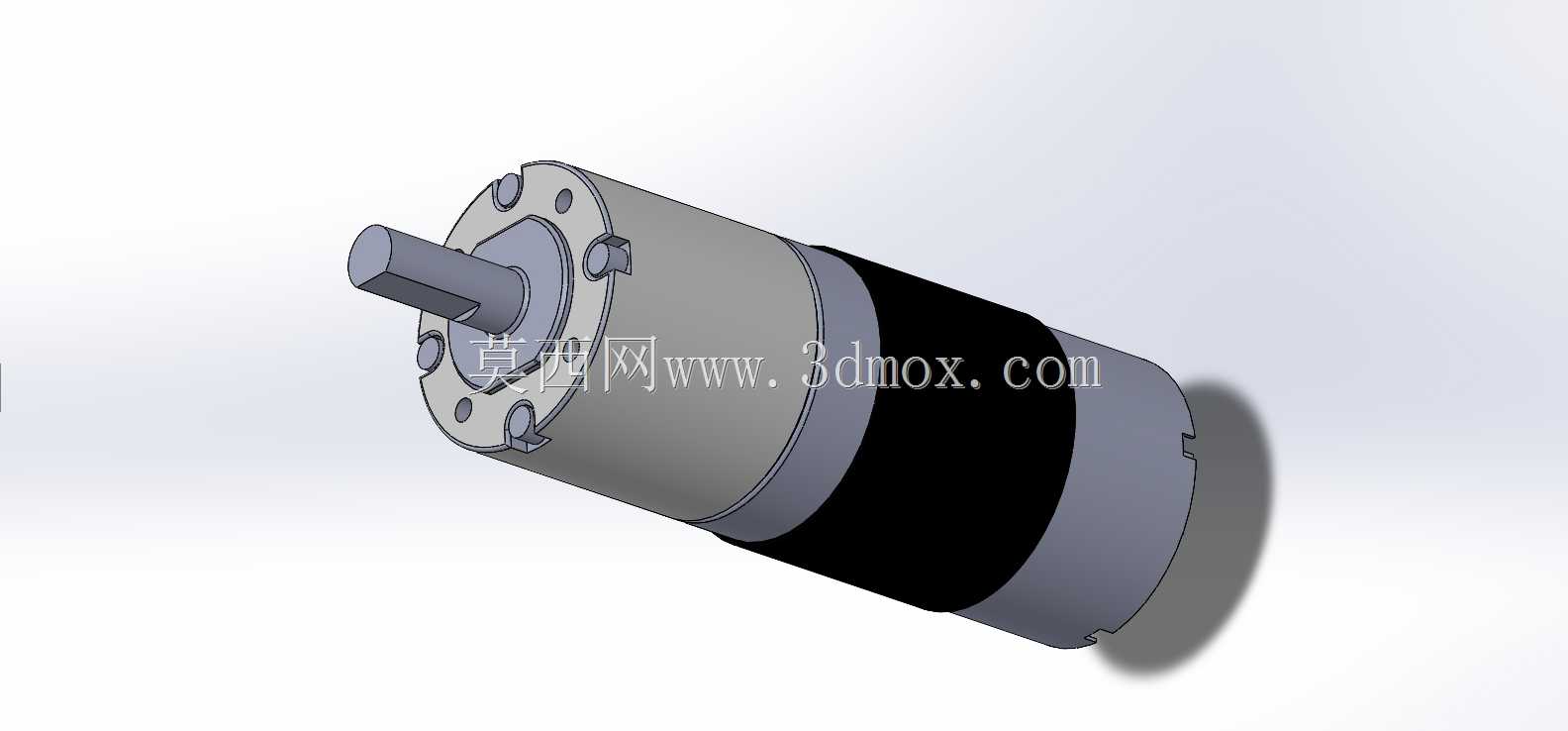

　　在小型自动化输送线、桌面级工装夹具、智能仓储分拣模组这类对安装空间有严格限制的动力配套场景里，这类直筒式行星减速电机的选型出镜率一直很高，不同于普通无刷直驱电机的高转速低扭矩输出特性，集成行星减速箱的结构能在紧凑的径向尺寸约束下，把电机本体的高转速转化为适配负载端需求的低转速大扭矩输出，避免额外搭建外置减速机构带来的空间浪费与装配误差累积。从结构设计逻辑来看，这款电机采用输出端法兰定位的安装方式，前端法兰盘上均匀分布的安装孔位，可直接与负载端的安装支座通过螺栓锁紧，输出轴采用D型切边结构，与配套的传动轮、联轴器装配时无需额外加工键槽，就能有效传递扭矩，防止高速启停工况下出现轴与连接件的相对滑动，适配频繁正反转的工作场景。

　　减速箱部分采用多级行星齿轮串联的传动结构，每一级行星架都通过精密轴承做径向支撑，齿轮啮合间隙控制在极小范围内，既保证传动过程的同轴度，也能降低反向传动的背隙，在需要精准位置控制的小型模组里，这种结构能有效减少传动误差累积，提升负载端的定位重复精度。电机本体与减速箱的连接采用过盈配合加止口定位的方式，装配时无需额外调整同轴度，外壳采用金属材质做一体化包裹，既可以提升整体结构的抗冲击能力，也能在连续工作时通过金属外壳快速散出绕组产生的热量，避免长时间高负载运行出现过热退磁的问题。从安装边界来看，这款电机整体为同轴直筒结构，径向最大尺寸为36mm，轴向总长度根据减速比的不同有对应规格，选型时只需要预留出对应直径的圆柱安装空间即可，

　　不需要在径向方向预留额外的避让位置，对于安装空间局促的小型设备内部布局十分友好，比如在小型AGV的驱动轮配套、自动售货机的出货机构驱动、智能窗帘的动力模组里，这种同轴结构不会额外占用横向布局空间，能大幅简化设备内部的结构排布难度。输出端的轴承采用深沟球轴承做双向支撑，可承受一定的径向负载与少量轴向负载，在直接驱动小直径滚轮、摆杆类负载时，不需要额外加装支撑轴承座，就能直接承受负载端的作用力，减少配套零件的数量，降低整体装配的复杂度。在实际选型匹配时，需要根据负载端的实际转速需求选择对应减速比的规格，468RPM的额定输出转速适配中速运行的输送类负载，既不会因为转速过高导致传动冲击过大，也不会因为转速过低影响设备的运行节拍，

　　齿轮部分采用粉末冶金材质加工，兼顾耐磨性能与加工成本，在额定负载范围内的连续运行寿命可以满足常规工业设备的使用需求，不需要频繁做维护保养。接线端位于电机尾部，采用径向出线的方式，布线时可以顺着电机筒体方向走线，不会在轴向方向额外增加长度尺寸，方便在封闭腔体内的布线排布，避免线缆与周边运动部件产生干涉。不同于侧装式的蜗轮蜗杆减速电机，这种同轴行星结构的传动效率更高，同等输出扭矩下的电机功率可以选得更小，降低设备运行时的能耗，同时运行过程的噪音更低，适合在对噪音有要求的民用配套设备、桌面级办公自动化设备里使用。在做三维结构配套设计时，只需要按照前端法兰的安装孔位做对应的安装支座，预留好输出轴的配合长度，同时在电机筒体周边预留1-2mm的散热间隙即可，不需要额外设计复杂的固定结构，装配时直接将电机推入安装位，锁紧法兰螺栓就能完成定位，大幅缩短设备的装配调试周期。
