带料斗上料结构的导体加工工装设计

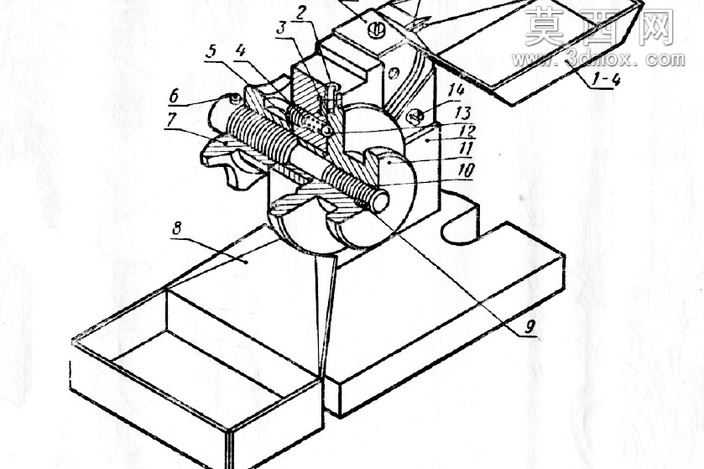

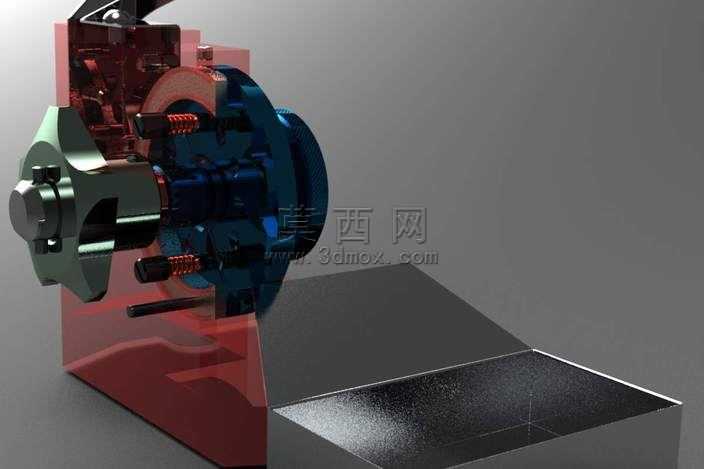

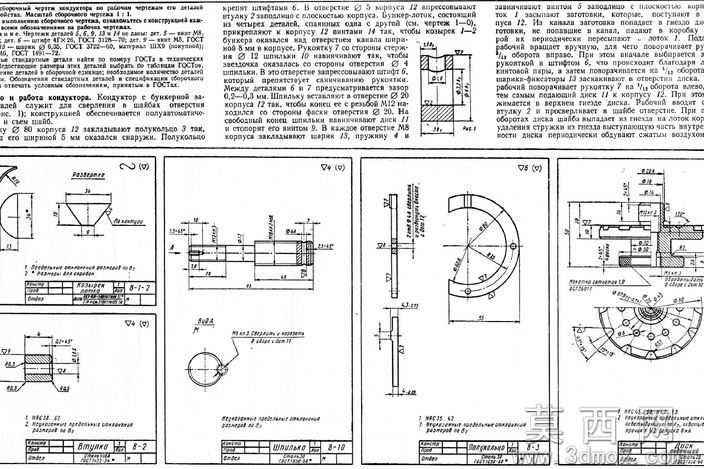

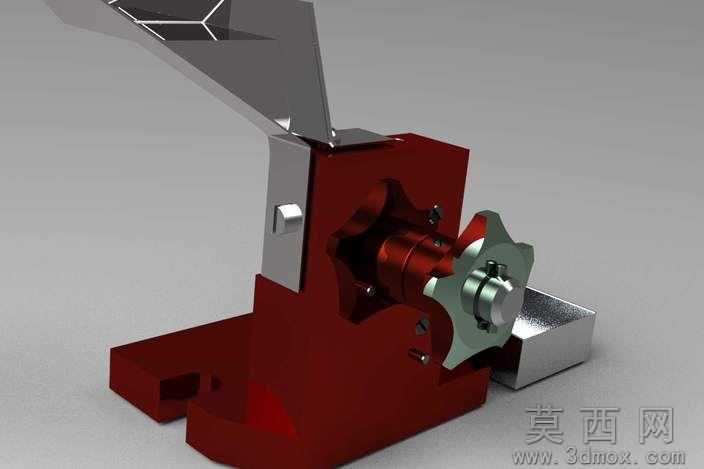

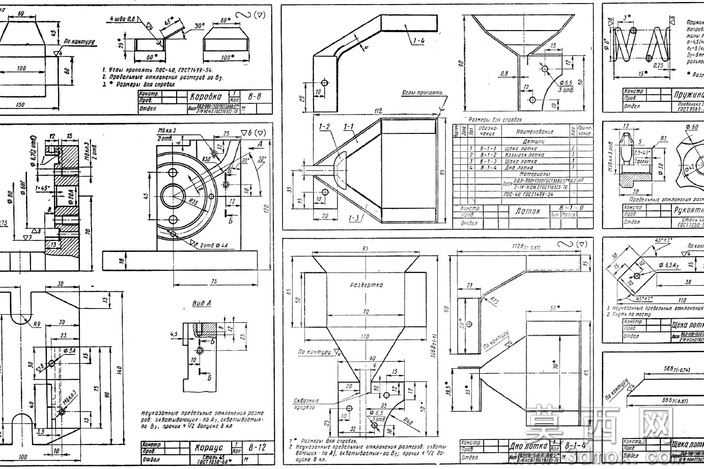

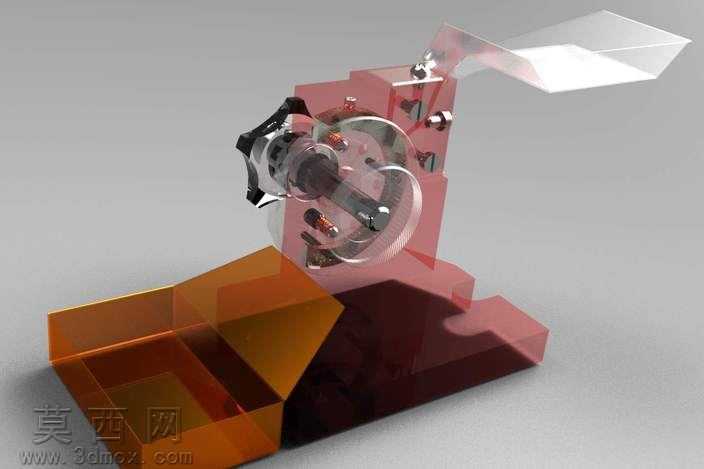

本作品为教学项目类的带料斗上料导体加工工装三维设计，整体采用三维建模软件完成全参数化构建，从功能布局到细节结构均经过严谨的设计推演。建模阶段首先完成核心功能模块的基准搭建，以底部一体式安装基座为装配基准，依次构建料斗储料腔、导向滑道、回转执行机构、定位夹持组件以及顶部出料导槽，各部件间的装配约束完全匹配实际机械装配逻辑，可实现无干涉的机构运动仿真。材质渲染阶段针对不同功能部件做了差异化的材质表现，底部基座采用深棕色半透明磨砂材质，既展现内部结构轮廓又区分功能分区；中部回转执行机构的金属构件采用高反光镀铬金属材质，还原金属加工件的真实质感，紧固件、转轴等细节零件单独赋予不锈钢材质，凸显装配精度；料斗及上部导槽采用高透亚克力材质，通过调整折射与反射参数，清晰展现内部待加工导体的输送路径，同时搭配柔和的环境光影，让整体渲染效果兼具结构展示性与视觉美感。结构设计上，该工装针对小型导体零件的加工工序设计，前置的倾斜式料斗依靠零件自重实现自动排序上料，通过内部的挡料结构实现单工件分离，工件沿倾斜滑道进入中部回转工位后，由夹持结构完成精准定位，配合回转机构可实现多工序的连续加工，加工完成的工件沿顶部倾斜导槽自动出料，整体结构紧凑，无需额外的动力输送组件即可完成上料、定位、加工、出料的全流程动作，适合教学场景下展示小型零件自动化加工工装的设计逻辑。设计思路围绕教学演示的核心需求展开，摒弃冗余的复杂结构，将核心的上料、定位、执行机构做可视化处理，通过透明壳体的设计让学习者可以直观观察内部的运动传递关系，各功能模块采用拆分式装配设计，可单独拆解展示单个零件的结构特征，既满足三维模型的展示需求，也可作为机械设计教学的具象化案例，帮助理解工装设计中定位、夹紧、输送等核心要素的实现方式。
