多关节壁挂式工业机器人手臂结构设计

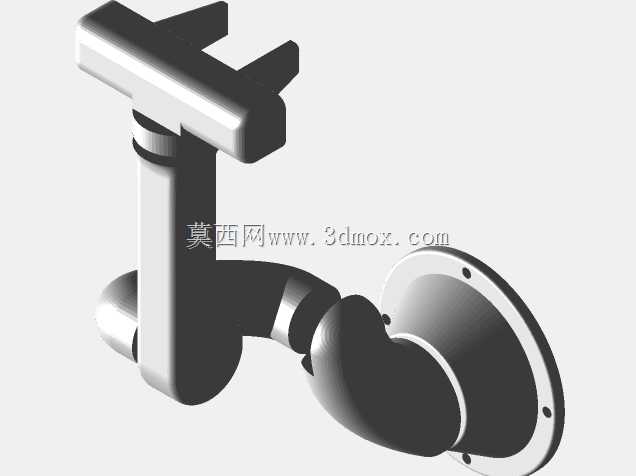

　　这款壁挂式多关节机械臂结构，主要面向狭小工位的定点作业场景设计，常见于机床上下料工位的侧装布局、装配线旁的固定工位辅助作业、检测工位的工件姿态调整环节，相比落地式六轴机械臂，它依托墙面或设备侧壁安装，不占用地面操作空间，能在设备周边的半封闭区域完成小范围的工件转运、姿态调整、末端工具搭载作业。从结构布局来看，末端执行端采用T型叉状接口设计，可适配气动夹爪、真空吸盘、小型打磨头等多种末端执行器，接口处预留了标准安装孔位，不需要额外做转接板加工就能完成常规末端工具的固定，适配小质量工件的抓取、转移作业，额定负载覆盖常规小型零件加工的上下料需求。关节设计上，臂体设置了三处回转关节，

　　靠近安装底座的第一关节可实现水平方向180度范围内的回转摆动，中间臂段的关节可完成垂直平面内的俯仰动作，靠近末端的关节可实现执行端的自转调整，三个关节的配合能覆盖安装面正前方扇形区域的作业范围，作业半径适配常规机床操作门到工位料道的距离需求，不需要额外增加臂段延长结构就能满足常见工位的行程要求。安装端采用圆形法兰盘结构，法兰盘上均匀分布固定安装孔，可直接通过螺栓固定在预制的安装墙面或者设备侧壁的安装基板上，法兰盘与臂体连接位置做了加强过渡结构，能抵消臂体全伸展状态下的倾覆力矩，避免长期作业出现连接位置松动变形。设计过程中优先考虑了关节处的走线空间，臂体内部预留了中空走线通道，末端执行器的气管、控制线可从臂体内部穿行到安装底座位置，

　　不会出现作业过程中线缆外露剐蹭周边设备的问题，同时臂体的外轮廓做了圆弧过渡处理，没有尖锐凸起结构，作业回转过程中不会刮碰到周边的工件或者设备防护门。从安装边界来看，安装法兰的基准面到臂体完全收拢状态下的最外侧距离控制在较小范围，安装时不需要在墙面预留过大的避让空间，适配设备侧壁、厂房立柱等多种安装载体，臂体各段的直径尺寸经过载荷校核，在满足额定负载下结构强度要求的同时，尽可能控制臂体自身重量，降低对安装基面的载荷要求。实际应用中，这类结构的机械臂常配合小型传送带、料仓使用，完成车床加工完成的零件从卡盘位置取件放到传送带，或者从料仓取毛坯件送到机床卡盘位置的重复作业，相比人工操作，它能在狭小的设备间隙内完成固定轨迹的重复动作，

　　不需要预留人员操作的安全空间，能提升工位的空间利用率。关节处的连接结构采用了阶梯轴配合轴承的设计思路，转动过程中间隙可控，长期运行不会出现明显的回转精度衰减，末端执行端的定位精度能满足小型零件上下料、简单装配的公差要求，不需要额外增加高精度补偿结构就能适配常规的机加工辅助作业需求。臂体的各段长度比例经过反复调整，在作业覆盖范围和臂体刚性之间做了平衡，全伸展状态下臂体末端的下挠量控制在允许范围内，不会因为臂体过长导致抓取工件时出现明显的位置偏差，同时收拢状态下臂体可贴近安装面，不会占用设备前方的操作通道，人员需要对设备进行调试维护时，可将臂体收拢到贴近墙面的位置，留出足够的人员通行和操作空间。
