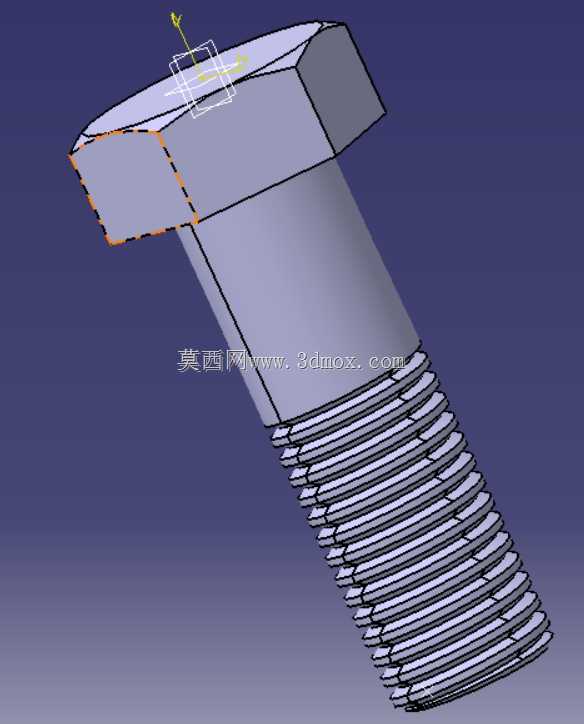

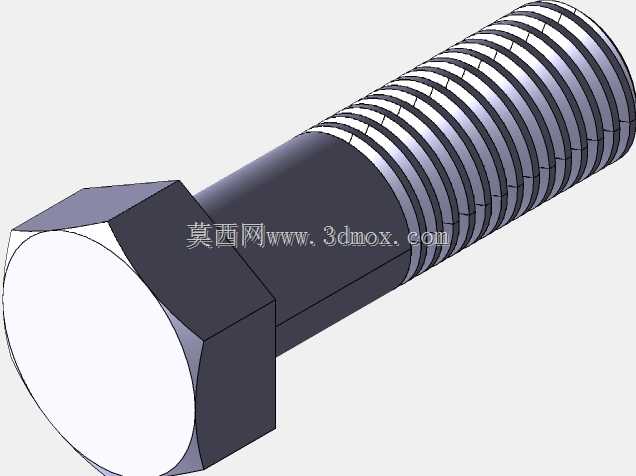

CA6140车床用外六角带螺纹紧固螺钉

　　这款带螺纹六角头螺钉，主要适配CA6140普通车床的各部件紧固场景，在车床的进给箱、溜板箱、挂轮架等组件的装配环节中，承担着零部件之间的刚性连接定位作用，可承受设备运行过程中产生的交变剪切载荷与轴向预紧力，避免车床高速运转、走刀切削时出现连接件松动移位的问题，保障加工过程中各部件的位置精度。从结构设计来看，螺钉采用标准外六角头部造型，头部厚度与对边尺寸匹配常规呆扳手、套筒扳手的夹持规格，装配时可施加足够的拧紧力矩，不会出现打滑脱力的情况；头部与杆部的过渡位置做了合理的圆角处理，能够分散拧紧时头部与杆部衔接处的应力集中，避免长期受载后出现头部断裂的失效问题。杆部的螺纹采用普通公制三角螺纹牙型，牙型角符合通用紧固件标准，

　　螺纹段长度覆盖常规装配所需的拧入深度，牙侧表面粗糙度控制在合理区间，拧入对应的内螺纹孔时阻力均匀，不会出现卡滞、滑牙的情况，同时能保证足够的螺纹啮合强度，满足不同厚度连接板的装配需求。在实际机床装配场景中，这类螺钉的安装边界需要匹配被连接件的通孔尺寸，通孔直径略大于螺钉杆部外径，装配时可根据被连接件的工况选择是否加装平垫圈、弹簧垫圈，当用于存在振动的车床运动部件连接时，加装弹簧垫圈可进一步提升防松性能，避免切削过程中的振动导致螺钉回松。设计建模过程中，螺纹部分采用真实牙型扫描切除的方式构建，而非简化的贴图示意，能够完整还原螺纹的升角、牙顶牙底的圆弧过渡细节，在做虚拟装配干涉检查时，可以准确判断螺纹啮合长度是否足够、

　　螺钉头部是否会与周边零部件产生运动干涉，不需要后续反复调整装配尺寸。六角头部的下端面做了平整加工处理，与被连接件表面接触时贴合面积充足，拧紧后不会出现偏载，保证预紧力均匀传递到被连接部件上，避免局部应力过大导致被连接件表面压溃。在车床的日常维护检修中，这类螺钉属于常用的替换紧固件，当原有螺钉出现螺纹滑牙、头部棱角磨损、杆部塑性变形时，可直接替换同规格的该款螺钉，不需要对安装孔进行二次加工，降低设备维护的时间成本。建模时严格遵循紧固件的尺寸公差要求，头部对边尺寸、对角尺寸、杆部直径、螺纹大径小径、螺距等参数均符合对应规格的公差范围，导出的三维模型可直接用于机床的整机数字孪生装配、装配工艺模拟，也可用于出工程图指导生产加工，

　　不需要额外对尺寸进行修正。不同于一些简化的标准件模型，这款螺钉的模型完整还原了所有工艺细节，包括头部的倒角、螺纹首尾的收尾过渡、杆部与头部衔接的卸荷结构，在做有限元受力分析时，能够得到更贴近实际工况的应力分布结果，帮助设计人员判断螺钉选型是否满足载荷要求，避免选型过小导致螺钉断裂、选型过大造成空间浪费的问题。在CA6140车床的装配中，不同位置使用的螺钉长度存在差异，这款螺钉的建模采用参数化设计逻辑，修改杆部长度、螺纹长度参数即可快速生成不同规格的同系列螺钉模型，适配机床不同位置的紧固需求，大幅提升整机建模的效率。
