工业气固两相流分离用旋风分离装置

　　在粉体加工、工业烟气治理、车间通风除尘、粮食输送收料等多个工程场景里，旋风分离装置是无需滤材就能完成气固两相分离的核心设备，相比布袋除尘、滤芯过滤的方案，它没有易损耗的过滤元件，能在高温、高粉尘浓度的工况下长期稳定运行，日常运维仅需定期检查内壁磨损情况与排料口密封状态，运维成本远低于过滤式分离设备。

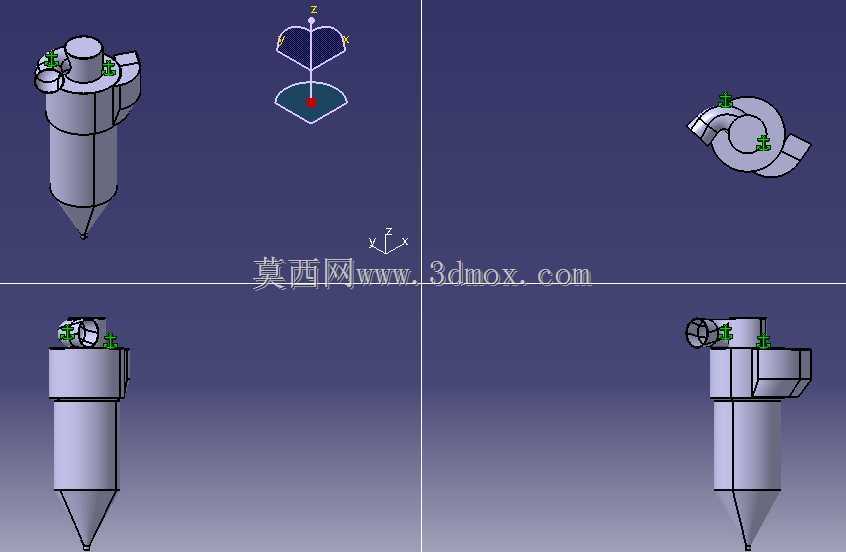

　　这套旋风分离结构采用切向进气的经典流道设计，含尘气流从筒体上部的切向入口进入后，会在筒体内形成高速旋转的外涡旋，气流携带的固体颗粒在离心力作用下被甩向筒体内壁，沿壁面滑落至下部的锥形集料段，完成分离后的洁净气流会在筒体中心形成内涡旋，从顶部的排气芯管排出，整个分离过程完全依靠流体自身的旋转动能完成，无需额外添加动力元件。设计阶段针对不同粒径颗粒的分离效率做了流道优化，筒体段的长径比控制在合理区间，既保证气流有足够的旋转行程完成颗粒分离，又不会因为筒体过长导致设备整体安装高度超标；下部锥段的收缩角度经过反复校核，避免锥角过大导致下灰口处出现气流返混，把已经分离下来的颗粒重新卷回上升气流造成二次夹带，同时锥段末端的排料口尺寸匹配常规的关风器、卸料阀安装接口，能直接对接后续的集料仓或者输料设备，不需要额外做转接法兰的二次设计。

　　从安装边界来看，这套装置的进气口采用侧部切向布置，排气口垂直向上设置，现场安装时需要预留足够的进气管道对接空间，顶部排气口可直接对接后续的引风管道或者二级精过滤设备，设备整体为立式安装结构，筒体中部可设置支撑耳座用于架设在钢架平台上，安装时需要保证设备整体垂直度偏差控制在允许范围内，避免因为设备倾斜导致内部流场偏移，降低实际分离效率。针对不同工况的适配性，这套结构的内壁可根据处理物料的磨损特性选择不同的壁厚设计，处理高硬度磨琢性强的粉尘比如矿石粉、喷砂车间磨料回收时，可在筒体锥段内壁增加耐磨衬里，延长设备使用寿命；处理含纤维性粉尘的工况时，可适当加大进气口截面尺寸，避免长纤维在入口处缠绕堵塞。

　　在实际工程选型搭配中，这类旋风分离器常作为一级预分离设备使用，在高浓度粉尘工况下先把80%以上的大粒径颗粒分离下来，降低后续二级过滤设备的粉尘负荷，大幅延长后端滤材的更换周期，比如在木工车间中央除尘系统里，旋风分离器先把大部分木屑、刨花分离收集，后续的布袋除尘器仅需要处理剩余的细木粉，能减少布袋的清灰频率，避免大颗粒木屑高速冲刷布袋造成滤袋破损；在气力输送系统的末端，旋风分离器可作为物料接收设备，把气流携带的粉状、粒状物料从输送气流中分离出来，完成物料的卸料收集，相比其他卸料设备，它没有运动部件，不存在卡料、磨损泄漏的问题，适合输送磨琢性较强的颗粒物料。

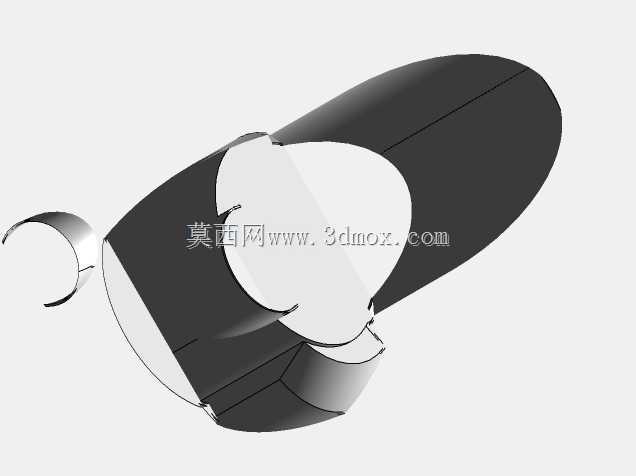

　　建模过程中对所有流道的衔接处做了圆滑过渡处理，避免内部出现突兀的直角结构造成局部涡流损耗，降低设备的运行阻力，减少引风机的能耗；排气芯管的插入深度经过流场仿真验证，刚好延伸至进气口下沿以下的位置，既避免入口处的气流直接短路从排气口跑出，又不会因为插入过深干扰下部外涡旋的正常流场。设备的所有连接法兰均采用标准公称直径设计，对接尺寸符合行业通用管道规范，现场安装时不需要单独定制非标连接件，能大幅缩短现场施工的周期。
