CA6140车床专用带快接结构水箱接头

　　在普通卧式车床的冷却循环系统里，冷却介质的输送密封可靠性直接影响加工过程的稳定性，CA6140作为国内机械加工车间保有量极高的通用车床，其冷却回路的接头部件长期处于切削液浸泡、管路振动、温度波动的工况下，很容易出现渗漏、拆装不便的问题，本次建模的这款带十字快装结构的外螺纹水箱接头，正是针对CA6140车床水箱的外接管路接口做的适配设计。

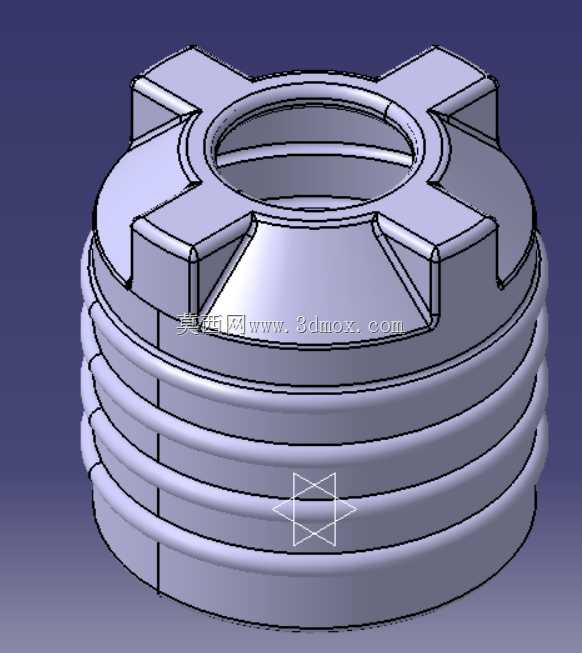

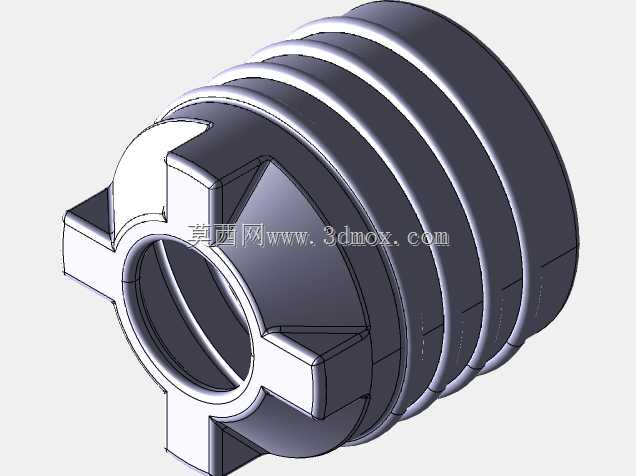

　　从实际应用场景来看，该接头安装在车床冷却水箱的侧壁出水位置，一端嵌入水箱壁的安装孔，通过外螺纹配合锁紧螺母实现与水箱箱体的密封固定，另一端通过外周的多道环形密封槽搭配O型圈，与冷却水泵的进水软管实现过盈配合密封，解决传统硬管接头拆装时需要拧动多圈螺纹、密封带老化后渗漏的痛点。接头端部的十字凸缘结构，是专门为现场拆装设计的受力结构，日常维护更换管路或者清理水箱积屑的时候，不需要使用大号管钳卡住接头外壁，只需要用普通撬杆或者甚至螺丝刀卡在十字凸缘的缺口位置，就能施加扭矩拧动接头，避免管钳咬合造成接头外壁变形、后续密封失效的问题，这一点在车间现场维护场景里实用性极强，很多老机床的管路接头因为长期被切削液腐蚀，外壁打滑，普通工具根本卡不住，十字凸缘的结构刚好规避了这个问题。

　　设计思路上，首先是安装边界的适配，针对CA6140水箱侧壁的安装孔尺寸，接头的螺纹段长度做了精准匹配，既保证锁紧后有足够的螺纹啮合强度，不会因为水泵运行的振动出现松脱，又不会因为螺纹过长伸入水箱内部过多，干扰水箱内部的滤网安装或者冷却液的正常流动。接头的内孔通径做了等径设计，没有出现通径突变的结构，避免冷却泵抽水的时候在接头位置产生紊流，减少管路振动和水力损失，保证冷却泵的进水流量足够，满足车削加工时大流量切削液冲刷刀尖的需求。外周的四道环形密封槽，槽宽和槽深都按照常用的橡胶O型圈尺寸做了公差匹配，安装的时候不需要额外涂抹密封胶，只需要将对应规格的O型圈套入槽内，插入软管之后就能实现可靠密封，即使软管因为长期使用出现轻微老化硬化，多道O型圈的结构也能形成多级密封，大幅降低渗漏概率。

　　外形尺寸方面，接头的最大外径控制在合理范围，不会因为尺寸过大和水箱周边的安装支架、电气走线产生干涉，十字凸缘的突出高度经过优化，既保证足够的受力强度，拆装的时候工具不会打滑，又不会突出过多造成磕碰，毕竟车床水箱周边的操作空间比较紧凑，过于突出的结构很容易在清理切屑的时候被勾挂，造成接头松动。接头的端面做了倒角处理，安装软管的时候可以很顺畅地将软管套入，不需要反复撬动软管内壁，降低现场安装的操作难度，内孔的入口位置也做了圆角过渡，避免切削液里混杂的细切屑在接头位置挂留堆积，长期使用造成通径堵塞，影响冷却流量。

　　从结构强度角度考虑，整个接头采用一体建模设计，十字凸缘和主体部分没有拼接结构，避免长期受力出现凸缘断裂的问题，建模过程中对十字凸缘和主体衔接的位置做了圆角过渡处理，减少应力集中，即使在拆装的时候施加较大的扭矩，也不会出现衔接位置开裂的情况。密封槽的边缘做了微小的倒角，避免安装O型圈的时候割伤橡胶圈，造成密封失效，这些细节都是在长期的机床维修维护过程中总结出来的实用设计点，很多外购的通用接头往往忽略这些细节，导致实际使用寿命短，维护频率高。

　　在实际的设备运行过程中，这个接头还要承受冷却泵启停产生的水锤冲击，所以建模的时候壁厚做了合理的冗余设计，不会因为瞬时的压力冲击出现接头开裂的问题，同时材质适配性上，结构尺寸完全适配常用的尼龙或者工程塑料材质加工，也可以采用黄铜材质加工，满足不同成本预算和工况的需求，尼龙材质耐切削液腐蚀、重量轻，黄铜材质强度更高、抗老化性能更好，两种材质都可以直接用这个三维模型出图加工，不需要额外调整尺寸。

　　另外，接头的螺纹规格采用CA6140车床原厂的通用管螺纹规格，和原厂的水箱安装孔完全匹配，替换损坏的原厂接头的时候不需要对水箱壁进行二次加工，直接拆下旧接头拧上新的就能使用，降低维修的工作量，也避免二次加工造成水箱壁渗漏的隐患。多道密封槽的间距设计也考虑了软管的固定需求，套入软管之后可以在对应密封槽的位置加装喉箍，喉箍刚好卡在两道密封槽之间的凸起位置，不会因为管路振动出现喉箍滑移脱落的问题，进一步提升管路连接的可靠性。
