90度方形法兰连接弯管接头结构

　　在流体输送管路系统的布设场景里，经常会遇到管路需要直角转向的工况，这时候就需要用到适配的弯头连接件来完成管路方向的平顺过渡，这款90度弯管接头就是针对这类直角转向需求设计的管路连接部件。从实际应用场景来看，这类带方形法兰的90度弯头，常见于工业液压管路、气动输送管路、低压给排水管路以及部分工艺流体输送管线中，尤其是在设备内部管路排布空间受限、需要紧凑完成直角转向的位置，方形法兰的固定方式相比圆形法兰，在小规格管路上的安装定位更便捷，四个安装孔的布局可以让接头在安装时直接贴合设备安装面或者对接法兰面，拧紧螺栓后就能获得稳定的连接强度，不会出现管路转向后接头晃动、密封面错位的问题。

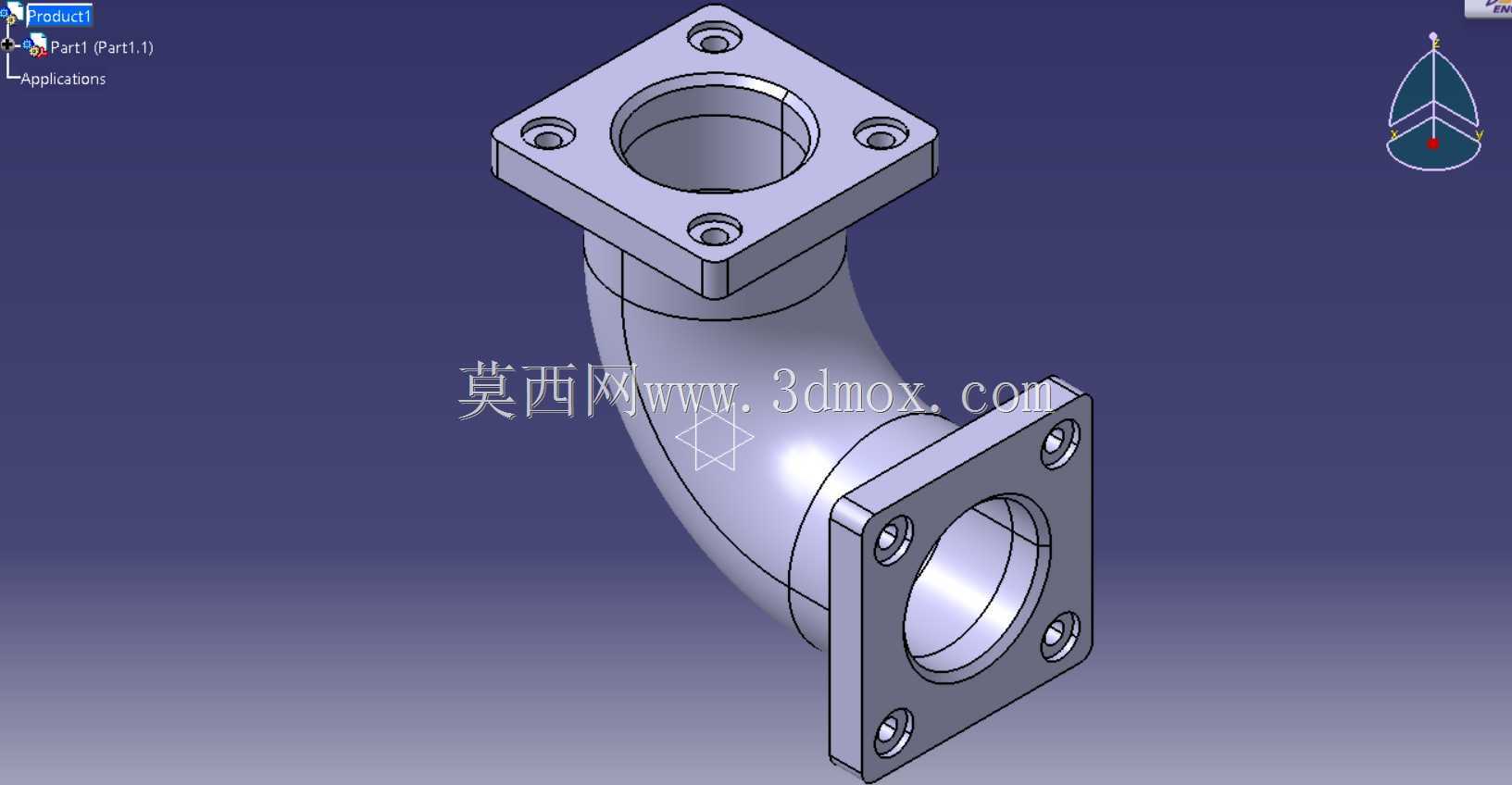

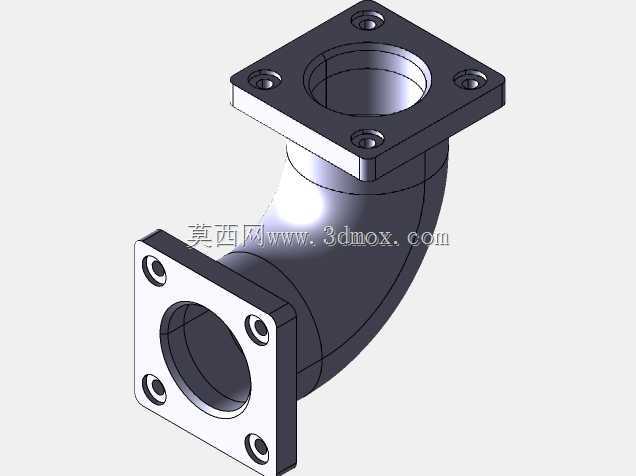

　　从功能特性上来说，这款弯头的两端都采用了方形法兰结构，法兰面上均匀分布四个螺栓安装孔，安装时只需要将两端法兰分别与对接管路的法兰面对齐，在密封面处加装适配的密封垫片，再穿入螺栓拧紧到规定扭矩，就能实现管路的密封连通，相比螺纹连接的弯头，法兰连接的形式更适合管径稍大、工作压力有一定波动的管路场景，后期维护拆卸也更方便，不需要转动整段管路就能完成接头的更换。弯头的弯曲段采用了等曲率的圆弧过渡设计，没有出现直角折角的结构，这种设计可以大幅降低流体在转向位置的阻力，减少流体流经弯头时的紊流、压损问题，同时也能避免流体中的固体杂质在转角位置堆积，长期使用时不容易出现管路堵塞的情况，对于输送带有少量颗粒杂质的流体工况也有更好的适配性。

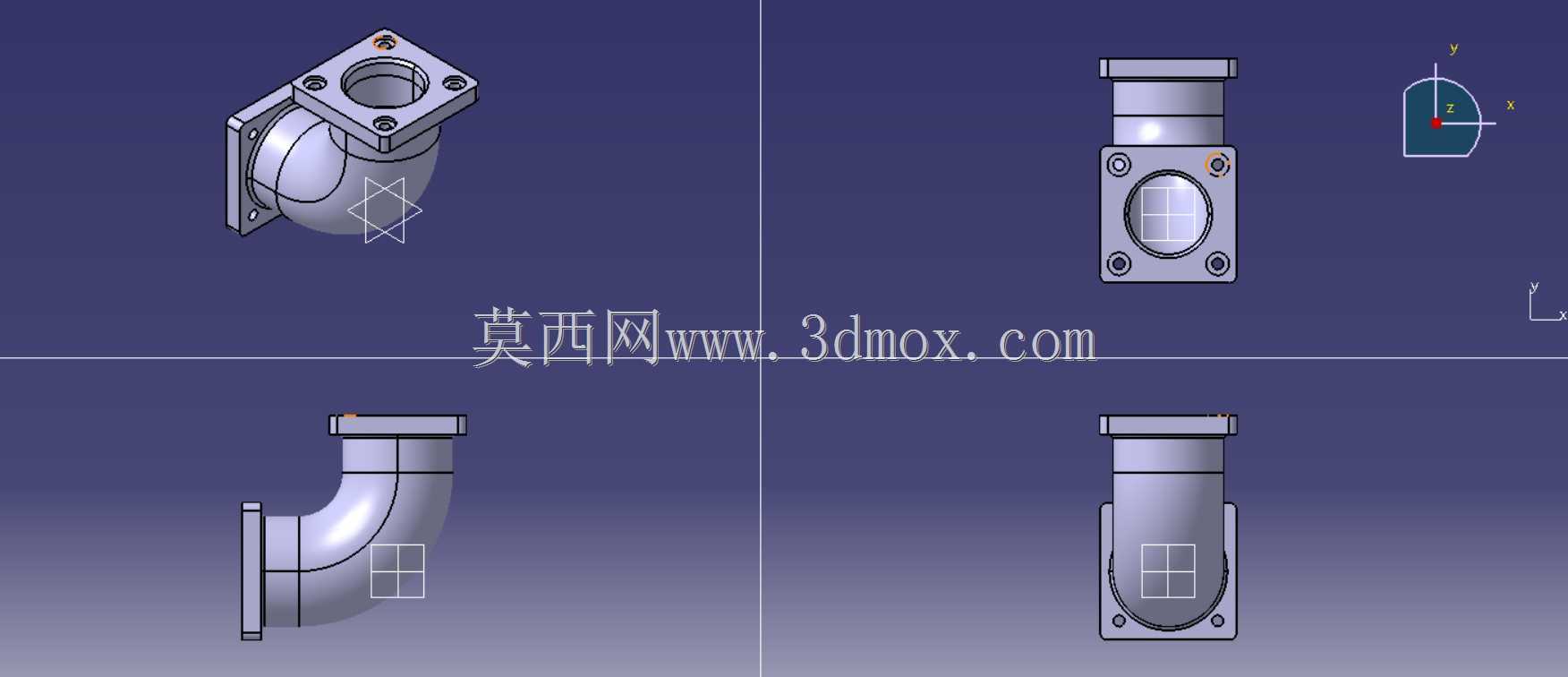

　　从设计思路层面拆解，这款接头的建模过程首先确定了两端法兰的安装边界尺寸，先明确对接管路的通径大小，以此确定弯头的内孔直径，再根据管路的工作压力等级确定管壁的厚度，保证弯头在额定工作压力下不会出现管壁变形、破裂的问题。两端方形法兰的外形尺寸、安装孔的中心距、孔径大小都和对接端的标准法兰尺寸保持一致，确保安装时可以完全互换，不需要额外加工适配。弯曲段的曲率半径选取了1.5倍通径的常用设计值，这个曲率半径既可以保证流体转向时的流阻处于较低水平，也不会因为曲率半径过大导致弯头整体占用的安装空间过多，刚好适配设备内部紧凑的布管空间。法兰和弯管本体的连接位置做了圆弧过渡的加强结构，避免直角连接处出现应力集中的问题，在管路受到振动、压力冲击的时候，连接位置不会因为应力集中出现开裂的情况，提升了接头的整体使用寿命。

　　关于安装边界的尺寸控制，建模时需要严格控制两端法兰面的垂直度，两个法兰面的夹角必须保证为90度，安装孔的位置度公差也要控制在合理范围内，否则现场安装时会出现螺栓无法穿入、法兰面贴合不严导致密封泄漏的问题。弯头整体的外形轮廓没有突出的尖角结构，所有非安装面的棱边都做了倒钝处理，避免安装过程中划伤操作人员，也不会和周边的其他管路、设备部件发生干涉。在实际选型使用时，需要先确认对接管路的通径、法兰的安装尺寸和这款接头匹配，同时确认管路的工作压力、工作温度在接头的适用范围内，密封垫片要根据输送流体的材质选择对应的材质，比如输送水介质可以用橡胶垫片，输送油类介质可以用耐油橡胶垫片或者四氟垫片，安装时螺栓要按照对角顺序逐步拧紧，避免法兰面受力不均导致密封失效。
