黄铜异径内外螺纹管路转接接头结构

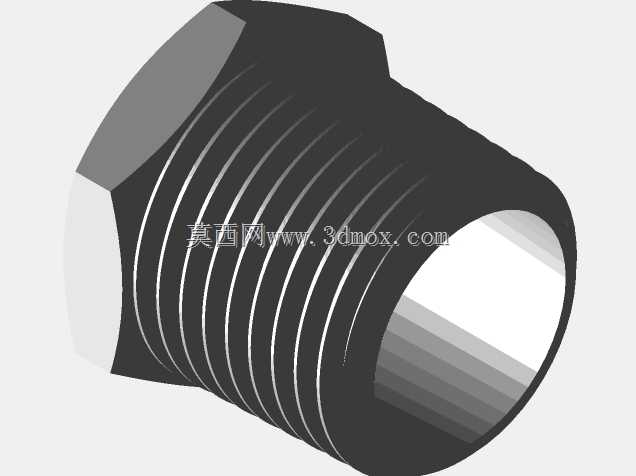

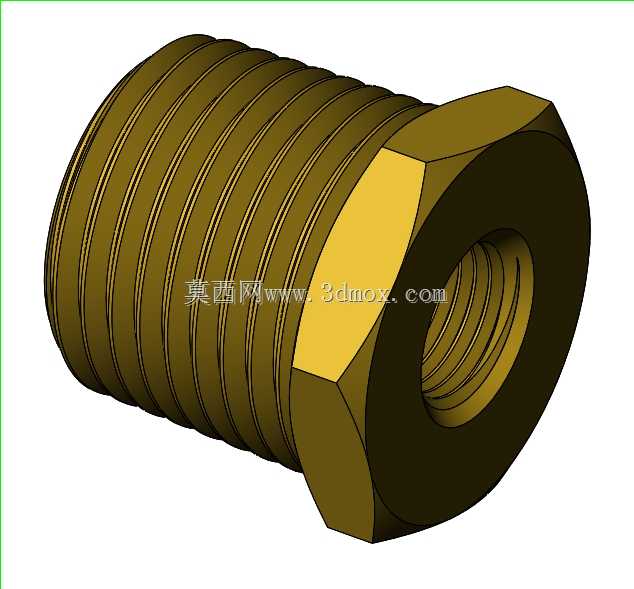

　　在流体管路布设、小型气动系统搭建、液压支路分流、实验台气路改造这类场景里，经常会遇到不同管径管路对接的需求，尤其是主路采用大管径通流、支路引出小口径测压或者接小型控制元件的工况，这类异径内外螺纹转接件是管路布设里最常用的基础配件之一。这款黄铜材质的异径管接头，一端采用1/2规格外锥管螺纹，用于旋入对应内螺纹规格的主路阀体、管路块或者设备预留接口上，另一端为1/8规格内锥管螺纹，用来对接小通径的外接管路、压力表或者小型控制阀，不需要额外加工过渡接头，直接通过螺纹旋合就能完成不同通径管路的连通，大幅减少现场管路改造的加工工作量。从结构设计来看，接头主体采用外螺纹段加六角拧动台的经典结构，外螺纹段沿轴向加工连续的锥管螺纹，

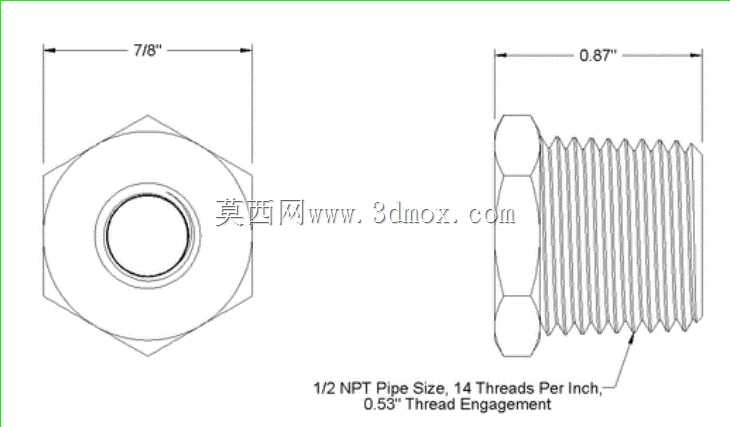

　　锥度配合螺纹密封特性，在缠绕生料带或者涂抹密封胶后可以实现可靠的压力密封，适配常规低压流体、压缩空气、低压液压油的输送场景。中间的六角结构采用7/8英寸对边尺寸，这个尺寸刚好匹配常用的活动扳手、开口扳手的夹持规格，现场安装时不需要特制工具，普通钳工工具就能完成拧紧操作，六角台的厚度经过合理设计，既保证扳手夹持时有足够的受力面不会打滑，又不会过度增加接头的整体轴向长度，节省安装空间。接头的内螺纹从六角台端面向内部加工，螺纹深度满足1/8锥管螺纹的有效啮合长度要求，保证小口径管路接入后有足够的连接强度，不会因为管路拉扯或者压力波动出现松脱泄漏。整体轴向总长度控制在87OAL对应的尺寸范围内，安装时外螺纹段拧入对应基座后，

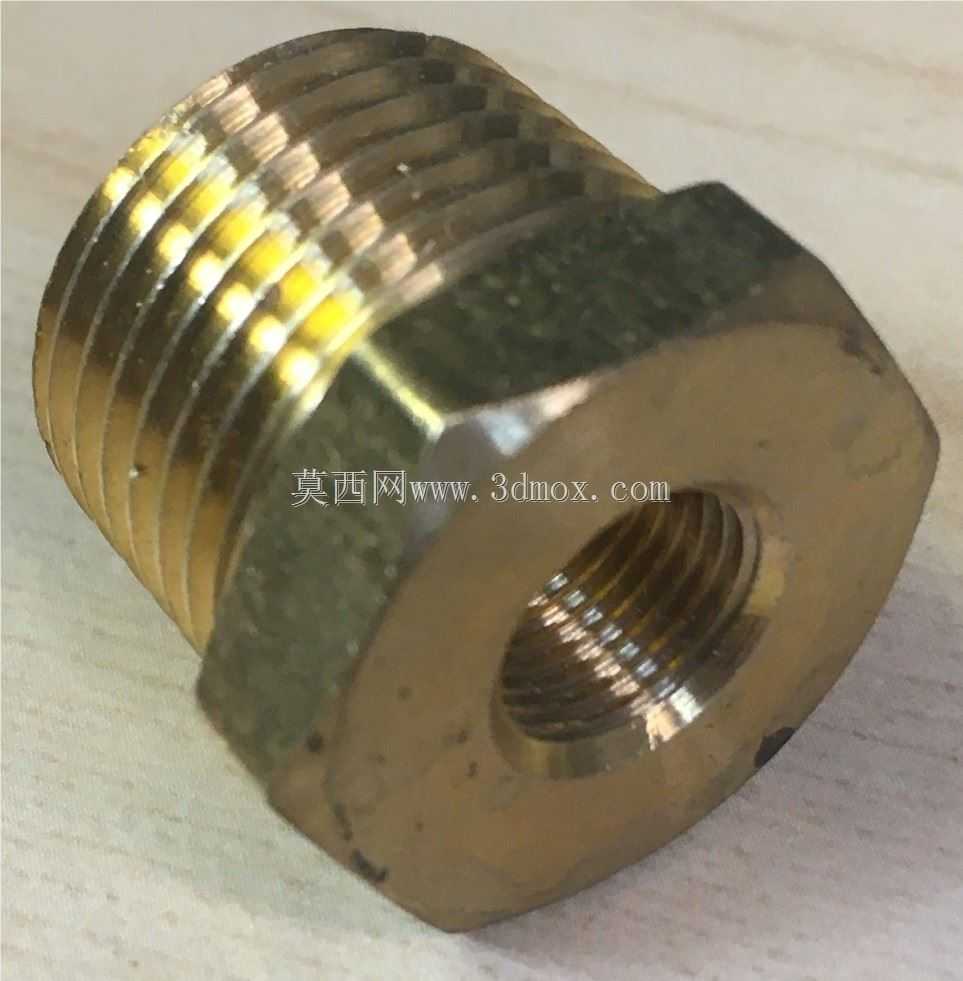

　　外露的六角台和内螺纹段不会占用过多的安装空间，哪怕是在阀岛、集成油路块这类接口排布密集的区域，也不会和相邻的接头、元件产生安装干涉。材质选用黄铜，一方面是因为黄铜本身的切削加工性能优异，在数控车床上可以一次装夹完成外螺纹、六角台、内孔、内螺纹的全部加工工序，加工效率高，尺寸一致性好，适合批量生产；另一方面黄铜的耐腐蚀性较好，在常规水、压缩空气、低压油品的介质环境下不容易生锈，长期使用也不会因为锈蚀导致螺纹粘连，后期维护拆卸方便，同时黄铜的材质硬度适中，螺纹旋合时可以产生微量的变形填充螺纹间隙，辅助提升密封性能。设计这类接头的时候，需要重点关注几个尺寸边界：首先是外螺纹的大径、中径、小径的锥度公差，必须符合管螺纹的标准要求，公差过大会导致拧入时过松无法密封，公差过小则会出现拧入困难甚至胀裂基座内螺纹的问题；其次是六角台与外螺纹段的同轴度，要是同轴度偏差过大，接头拧入后六角台会出现偏斜，影响内螺纹接口的朝向，给后续管路对接带来不便；还有内螺纹与外螺纹的同轴度，两端螺纹不同轴的话，接入小管路后管路会出现偏斜，额外产生管路应力，长期受振动影响容易出现接口泄漏。另外内螺纹的端面要做倒角处理，方便外螺纹管路拧入时对中，不会刮伤管路螺纹的起始牙；外螺纹的起始端也要做收尾倒角，去除加工毛刺，避免拧入时切屑掉落到管路内部污染介质。这类接头在实际使用中，通常会用在气源处理单元的支路引出，比如主路是1/2口径的压缩空气主管，

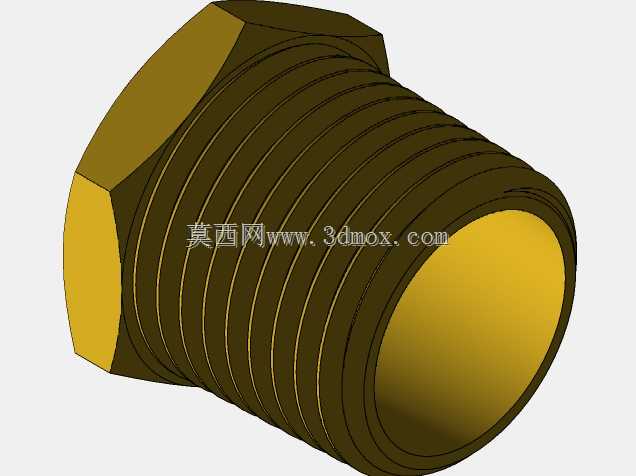

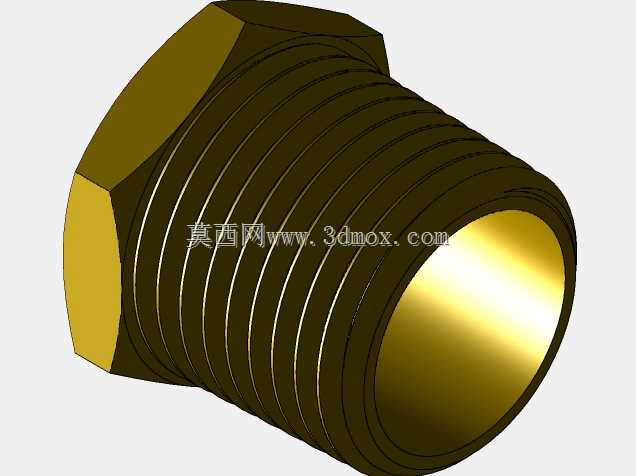

　　需要引出1/8口径的气管接小型气缸或者压力传感器，直接在主管的三通或者四通接口上拧入这个接头，就能快速完成支路转接；也会用在小型液压站的测压点引出，主油路块上加工1/2的内螺纹接口，平时可以用堵头封住，需要测压时拧入这个接头，再接1/8规格的测压软管连接压力表，不需要额外改造油路块；在水暖管路的改造里，这类黄铜异径接头也很常用，比如老管道是大口径的外螺纹接口，需要接小口径的水龙头或者分水阀，用这个接头就能直接转接，不需要更换整段管路。从建模角度来说，绘制这个模型的时候，要先确认锥管螺纹的参数，不能直接用普通直螺纹代替，锥度1:16的管螺纹特征要准确还原，六角台的倒角、螺纹收尾的退刀结构也要做出来，不能只做光杆加螺纹贴图，否则后续做装配干涉检查、工程图导出的时候会出现尺寸偏差。还要注意内螺纹的有效深度，不能加工到外螺纹段的壁厚过薄区域，避免高压下接头出现开裂，壁厚的设计要满足对应压力等级的强度要求，黄铜材质的许用应力下，1/2外螺纹对应的管壁厚度足够承受常规16bar以下的工作压力，满足大多数工业场景的使用需求。
