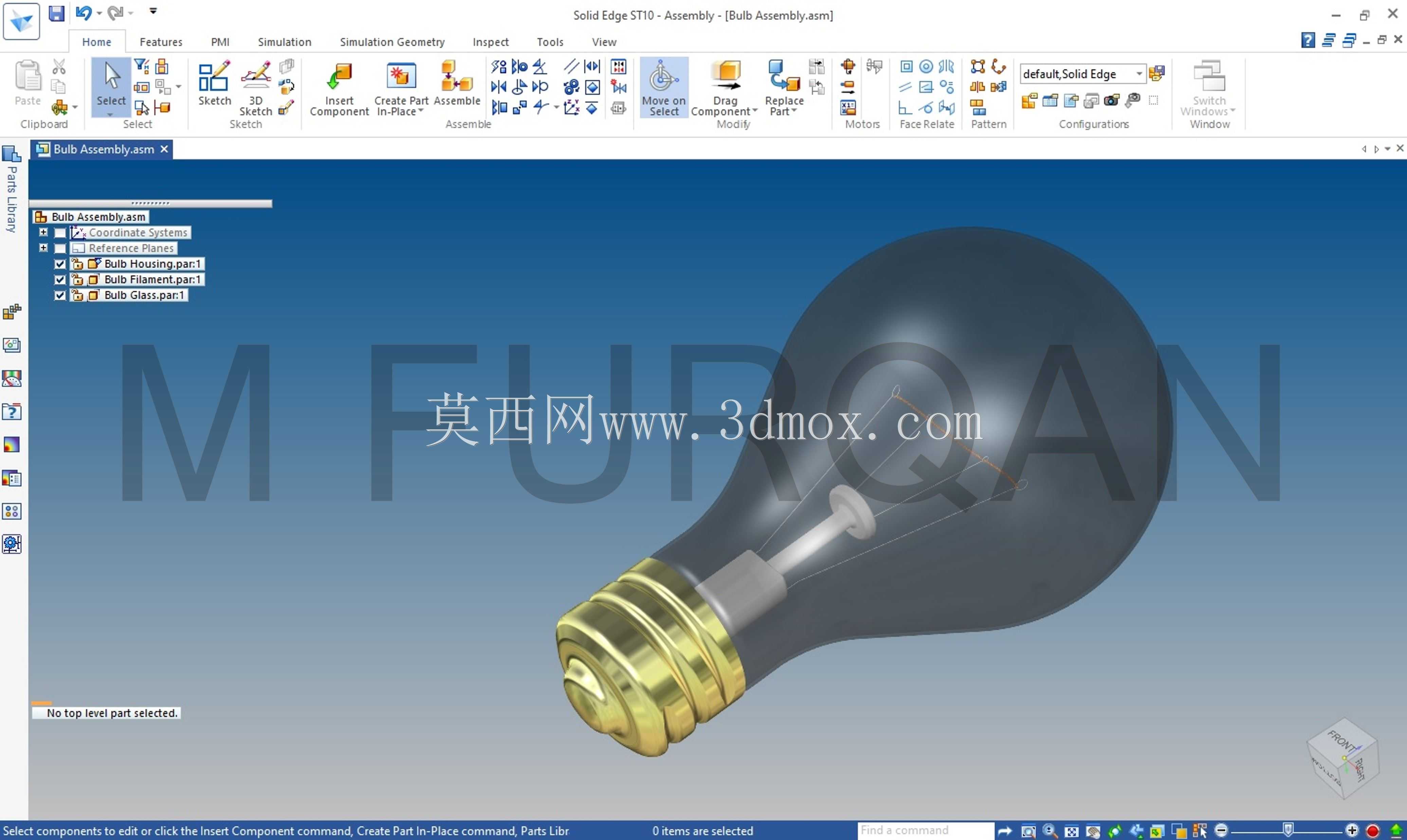

传统螺口白炽灯泡结构三维建模

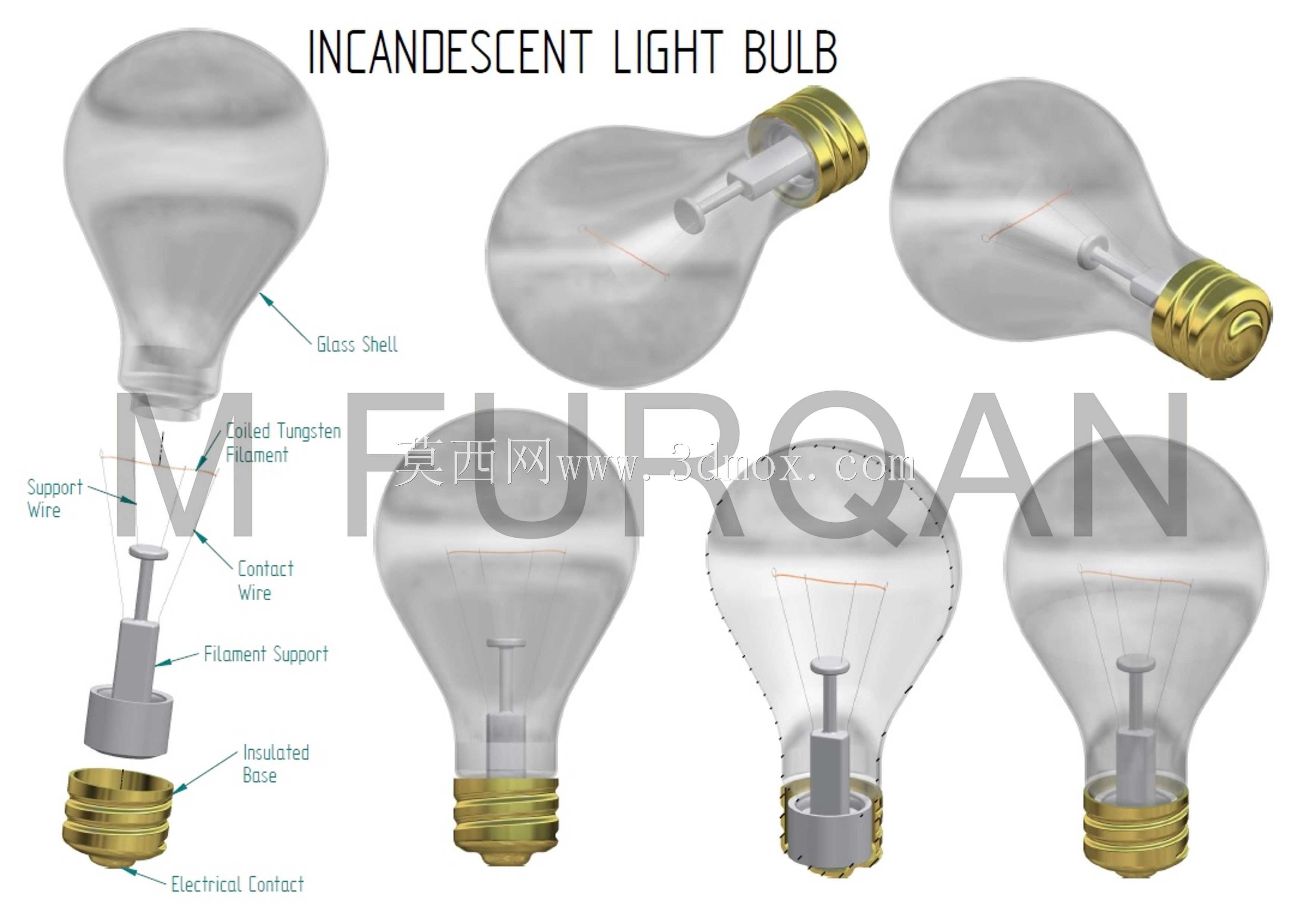

　　在民用照明、工业设备状态指示、低压配电回路信号提示等场景中，螺口式白炽灯曾是覆盖范围最广的电光源器件，即便当前LED、CFL等新型光源已占据主流市场，这类传统白炽灯泡的结构设计逻辑，依旧是电光源类产品结构设计、灯座匹配性校核、照明场景三维布局的重要参考对象。从结构组成来看，该款白炽灯泡分为玻璃泡壳、内部灯丝支撑组件、螺口金属灯头、绝缘密封端四个核心部分，建模过程中需要严格匹配各部件的装配公差，避免出现结构干涉问题。玻璃泡壳采用吹制成型的薄壁回转体结构，泡壳壁厚均匀控制在0.4-0.6mm区间，曲面过渡处无明显棱角，既保证内部抽真空后的结构强度，也能让灯丝发出的光线形成均匀的漫反射效果，避免局部光斑过强。

　　泡壳与金属灯头的衔接位置采用卷边压合结构，建模时需要还原压合处的圆角过渡特征，保证密封结构的还原度，这一位置也是灯泡生产过程中密封可靠性的关键控制点，若压合尺寸偏差超过0.2mm，就可能出现漏气、泡壳脱落的失效问题。内部灯丝采用双支撑钨丝结构，两根金属导丝从灯头内部的绝缘基座穿出，分别连接灯丝的两端，导丝上设置有两个玻璃定位珠，用于固定灯丝的空间位置，避免灯泡在运输、安装过程中受振动出现灯丝移位、变形甚至断裂的问题。灯丝本身绕制成螺旋状，建模时需要还原螺旋的节距、丝径参数，保证其通电发热后的热膨胀空间符合设计要求，避免灯丝受热伸长后触碰泡壳内壁造成局部过热。螺口灯头采用E27标准规格，

　　这是民用及工业低压照明场景中应用最广泛的灯头尺寸，螺纹的大径、小径、螺距都严格遵循国标要求，建模时还原了螺纹表面的防滑滚花特征，以及灯头顶端的中心接触点结构，中心接触点与金属螺口之间采用玻璃绝缘材料隔离，保证电气间隙满足AC220V电压下的绝缘要求，避免安装过程中出现短路风险。从安装边界来看，该款灯泡总长度约105mm，泡壳最大直径约60mm，安装时需要保证灯座内部的螺纹深度不小于20mm，泡壳周围预留至少10mm的散热空间，避免灯泡工作时表面温度过高（正常工作时泡壳表面温度可达100℃以上），引燃周边的易燃材料。在设备状态指示场景中，这类灯泡常被安装在机床、配电柜的操作面板上，作为电源接通、设备运行的信号光源，

　　建模时可以直接匹配标准E27灯座模型，完成面板布局的干涉校核，不需要额外调整安装接口尺寸。设计过程中需要注意，金属灯头的滚花深度控制在0.3mm左右，既保证安装时的摩擦力足够，方便徒手拧紧，也不会因为滚花过深造成安装时划伤操作人员手部。泡壳内部为抽真空后充入少量惰性气体的封闭空间，建模时不需要还原内部气体结构，但需要保证泡壳内壁的曲面光滑度，避免光线折射出现异常偏差。在照明场景三维布局中，该灯泡模型可以作为点光源的载体，设置对应的发光参数后，能够模拟真实场景下的照明效果，用于室内装修效果展示、老旧场景复原的三维搭建工作。不同于新型LED灯泡的多组件散热结构，白炽灯泡的散热完全依靠玻璃泡壳和金属灯头的自然热辐射，因此建模时泡壳与灯头的接触面积需要严格还原，保证热传导路径的准确性，若接触面积过小，会导致灯头温度过高，加速灯座内绝缘材料的老化速度。灯丝支撑结构的导丝采用镀镍铜材，具备足够的导电性能和结构强度，建模时还原导丝的弯折角度，保证其与灯丝、灯头接触点的连接可靠性，避免出现接触电阻过大导致的接头发热问题。绝缘密封端采用电木材质，具备良好的耐热性和绝缘性能，位于灯头的最顶端，建模时还原其与金属灯头的压合结构，保证整个灯头的结构完整性。
