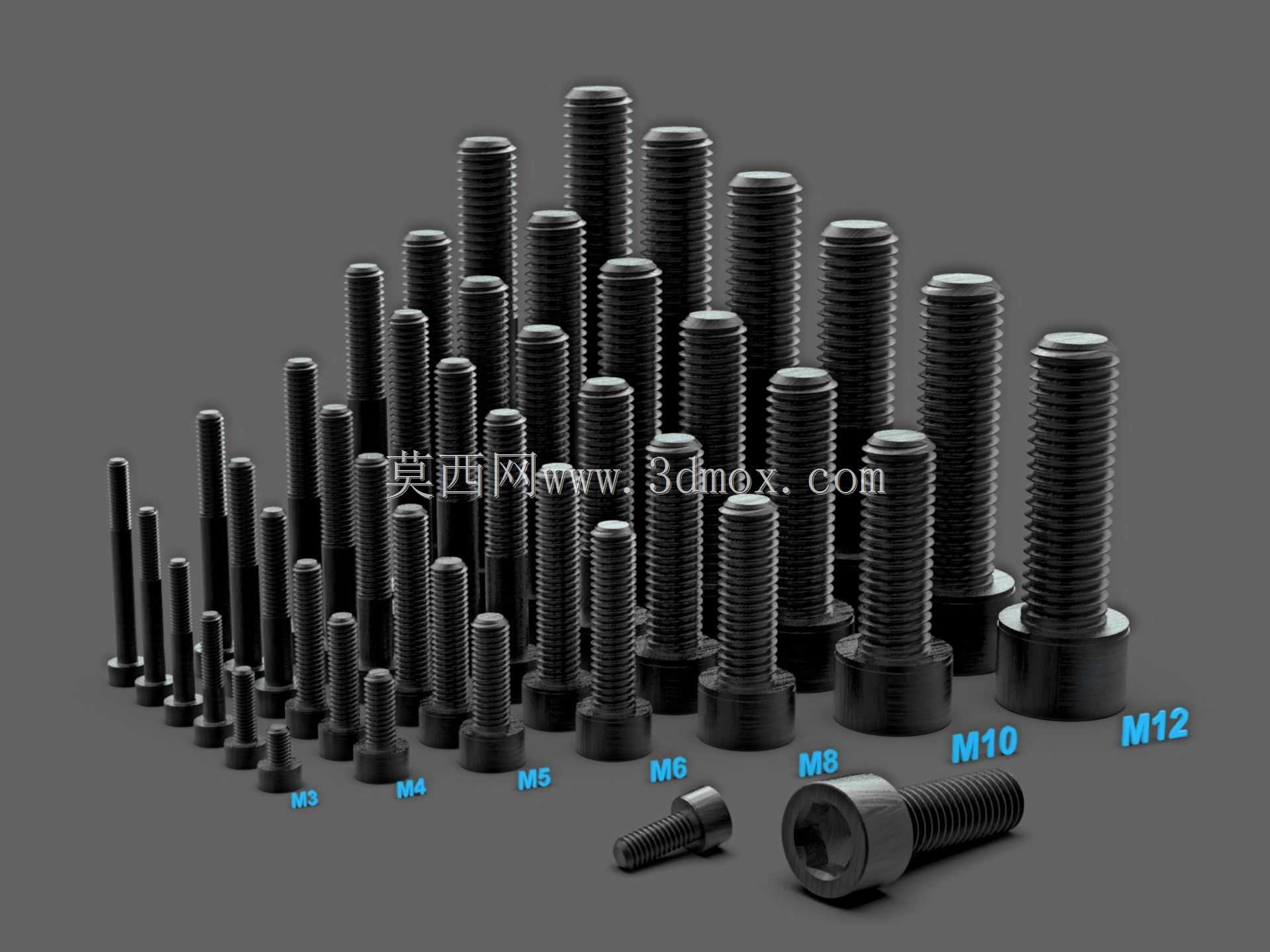

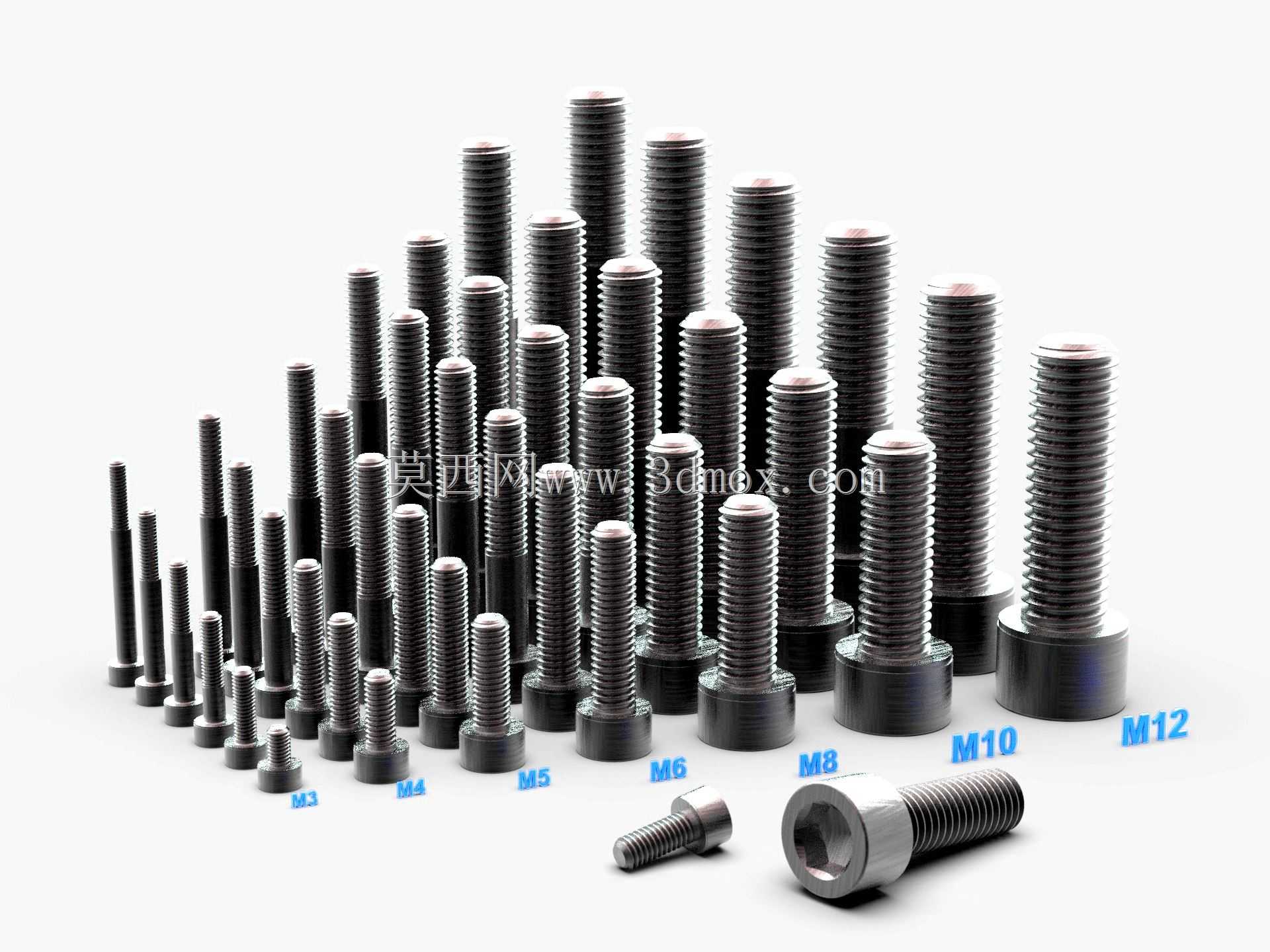

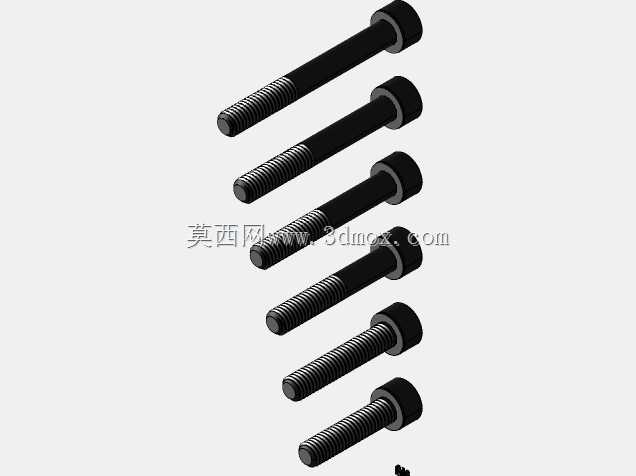

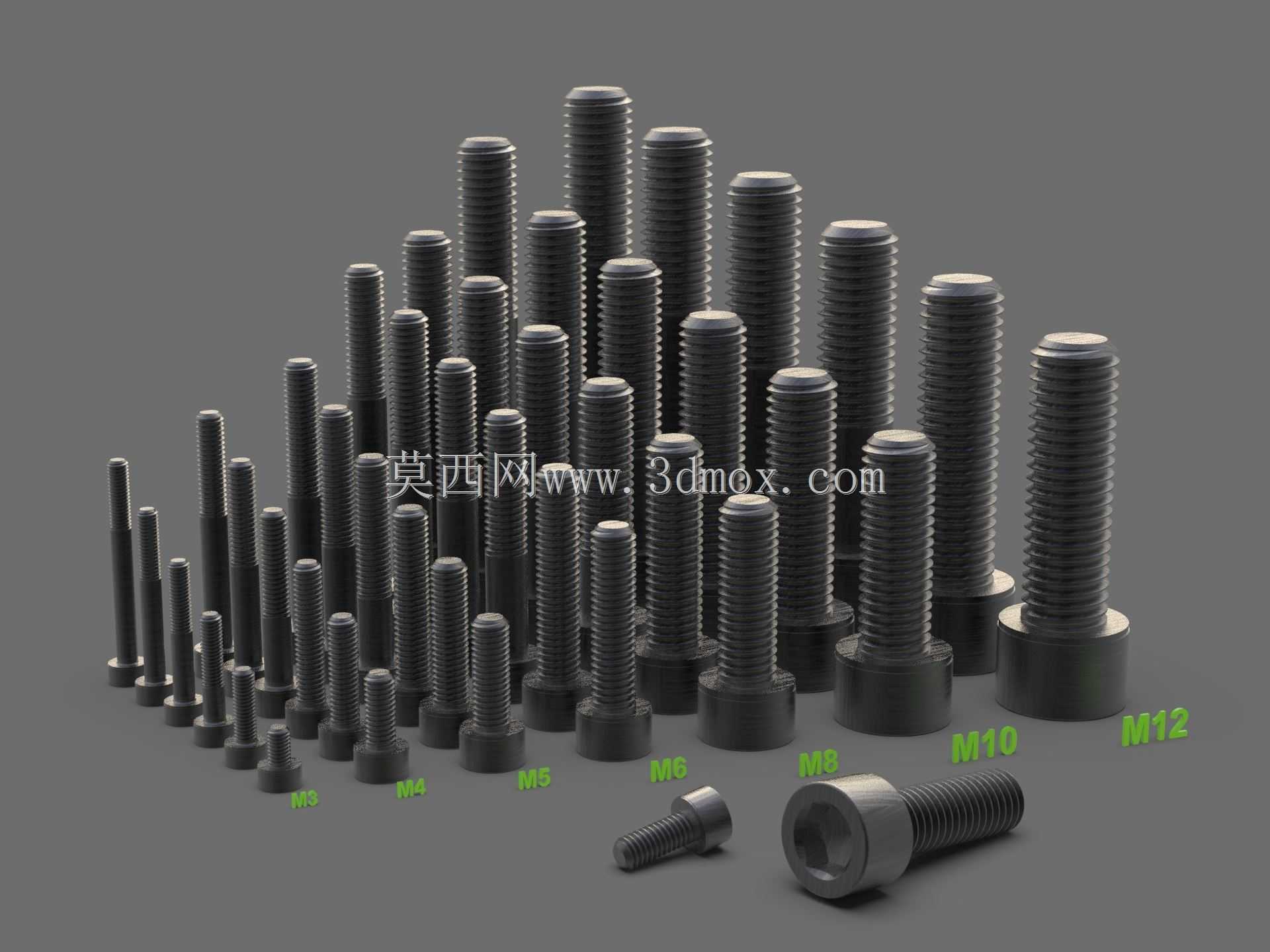

M3至M12规格内六角圆柱头螺钉组

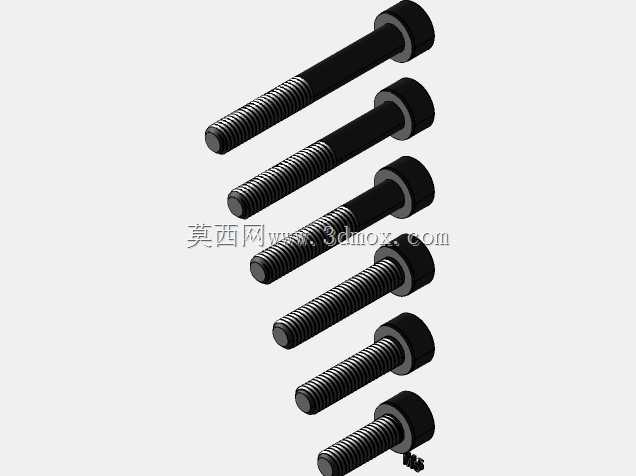

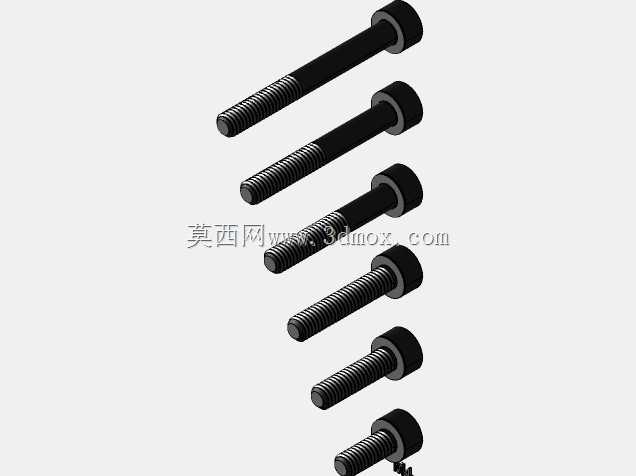

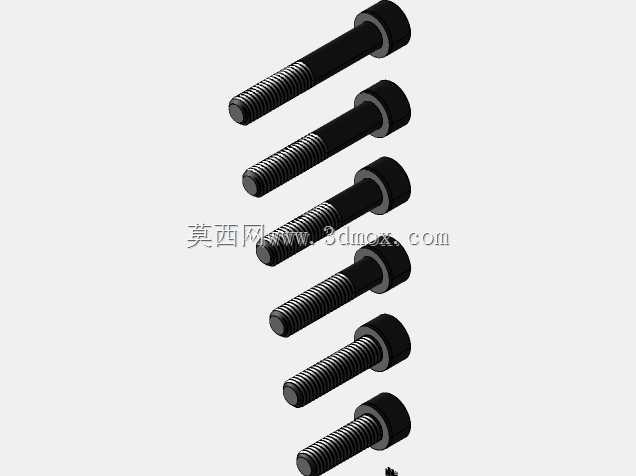

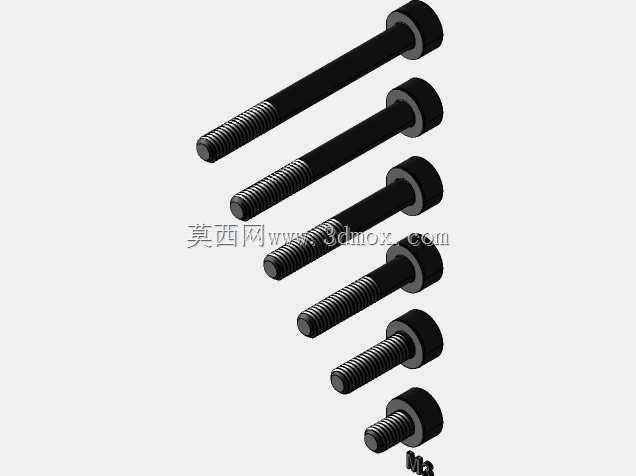

　　也不会像外六角螺钉那样需要预留扳手回转的侧向空间，在狭窄的设备内腔装配时优势格外明显。M4、M5规格的螺钉是通用装配里的主力，从机床导轨压块固定、流水线型材拼接、小型电机安装座锁紧到防护钣金的连接，几乎随处可见，这套模型里覆盖了这两个规格从10mm到40mm的常用长度，选型时不用反复核对不同长度的头部尺寸差异，因为同规格螺钉的头部外径、内六角对边尺寸、头部高度都做了统一，只要根据被连接件的总厚度加上螺纹旋合深度选对应长度即可，不用额外考虑头部尺寸变化带来的沉孔加工调整。M6、M8规格的螺钉更多用在承受中等载荷的连接位，比如机床刀架的附件安装、工装夹具的定位块锁紧、减速机输出端的法兰连接，这类位置不仅要求连接有足够的预紧力，在机床装配、工装夹具搭建、自动化设备模组拼接的日常作业里，内六角圆柱头螺钉是出现频率最高的可拆卸连接件之一，这套覆盖M3到M12全常用规格的螺钉组，完全贴合车间一线选型、装配、建模的实际需求，能覆盖从轻巧的电子设备模组固定到重型机床床身附件锁紧的绝大多数场景。先从实际安装场景来说，M3规格的短款螺钉，大多用在伺服电机编码器护罩、机床操作面板按钮安装座、小型气动元件固定位这类对安装空间要求严苛的位置，这类位置往往沉孔深度有限，螺钉头部不能突出安装面，否则会干涉周边运动部件，圆柱头内六角的结构刚好能完全沉入预制的沉孔内，拧紧时内六角扳手能完全嵌入头部凹槽，不会像十字槽螺钉那样因为施力偏移出现滑牙，

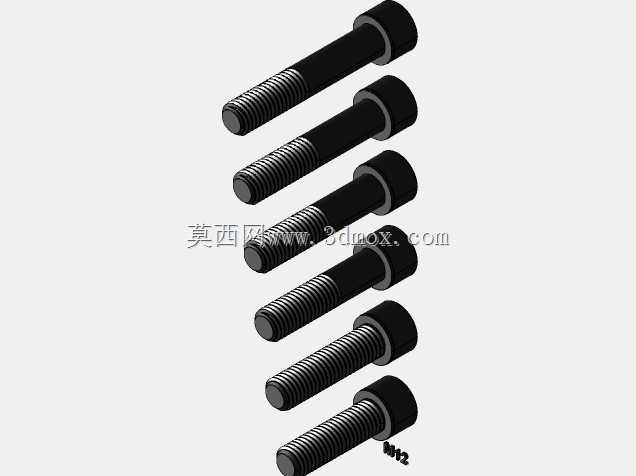

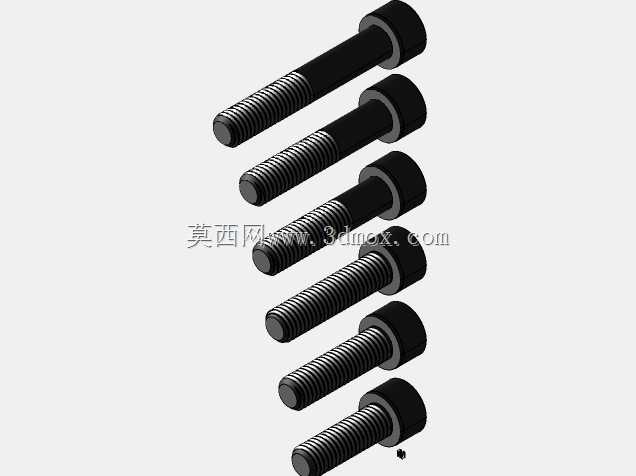

　　还要求螺钉头部有足够的承压面积，避免拧紧时压溃被连接件的表面，这套模型里的螺钉头部端面和圆柱面的过渡圆角做了符合通用五金标准的处理，既不会因为圆角太小导致头部淬火时出现应力开裂，也不会因为圆角太大导致沉孔加工时需要额外扩大沉孔直径，和标准沉孔刀具的加工尺寸完全匹配。M10、M12规格的螺钉属于重载连接用件，大多用在机床床身的地脚附件连接、重型模组的支架固定、大负载气缸的安装位，这类位置的螺钉需要承受一定的剪切力和交变载荷，模型里的螺纹收尾、螺杆头部的过渡圆角都按照实际受力要求做了还原，螺纹段的长度也符合通用紧固件的规范，不会出现全螺纹螺杆在重载连接时因为应力集中导致螺杆断裂的问题。从设计思路上来说，这套螺钉组没有做多余的装饰性结构，

　　所有尺寸都严格贴合通用机械设计的实际选用规范，不同长度的同规格螺钉，除了螺杆长度的差异，其余头部尺寸、螺纹规格、光杆段长度都保持统一，建模时如果需要批量替换不同长度的螺钉，不用重新调整安装孔的尺寸，直接替换模型即可，能大幅提升装配建模的效率。在安装边界上，所有规格的螺钉头部尺寸都对应标准沉孔的加工参数，比如M3螺钉对应的沉孔直径是5.5mm、沉孔深度3mm，M4对应沉孔直径7mm、深度4mm，M5对应沉孔直径8.5mm、深度5mm，M6对应沉孔直径10mm、深度6mm，M8对应沉孔直径13mm、深度8mm，M10对应沉孔直径16mm、深度10mm，M12对应沉孔直径18mm、深度12mm，设计安装孔时直接按照这个参数预留，

　　就能保证螺钉安装后头部完全沉入安装面，不会出现突出或者沉孔过深导致扳手无法插入的问题。另外，不同长度螺钉的螺纹旋合长度也做了合理设置，短款螺钉的螺纹段距离头部预留了1-2个螺距的退刀位置，长款螺钉的光杆段长度和被连接件的通孔长度匹配，装配时螺纹不会在通孔内出现卡滞，也能保证足够的螺纹啮合长度，避免因为啮合牙数太少导致螺纹滑牙。在实际设备维护场景里，这类标准规格的内六角螺钉互换性极强，不管是设备原厂装配还是后期维修替换，都能快速找到对应备件，不用定制特殊规格的紧固件，能大幅降低设备的维护成本和停机时间。建模时还原的螺钉头部倒角、螺纹牙型细节，也能在做装配干涉检查时准确判断螺钉和周边零件的间隙，避免实际装配时出现螺钉和周边管线、运动部件刮碰的问题，尤其是在做设备内部的走线布局、运动模组行程校验时，精准的螺钉模型能帮设计人员提前发现干涉隐患，减少后期现场改孔、换件的麻烦。
