紧凑型侧出接口简易流体输送泵结构

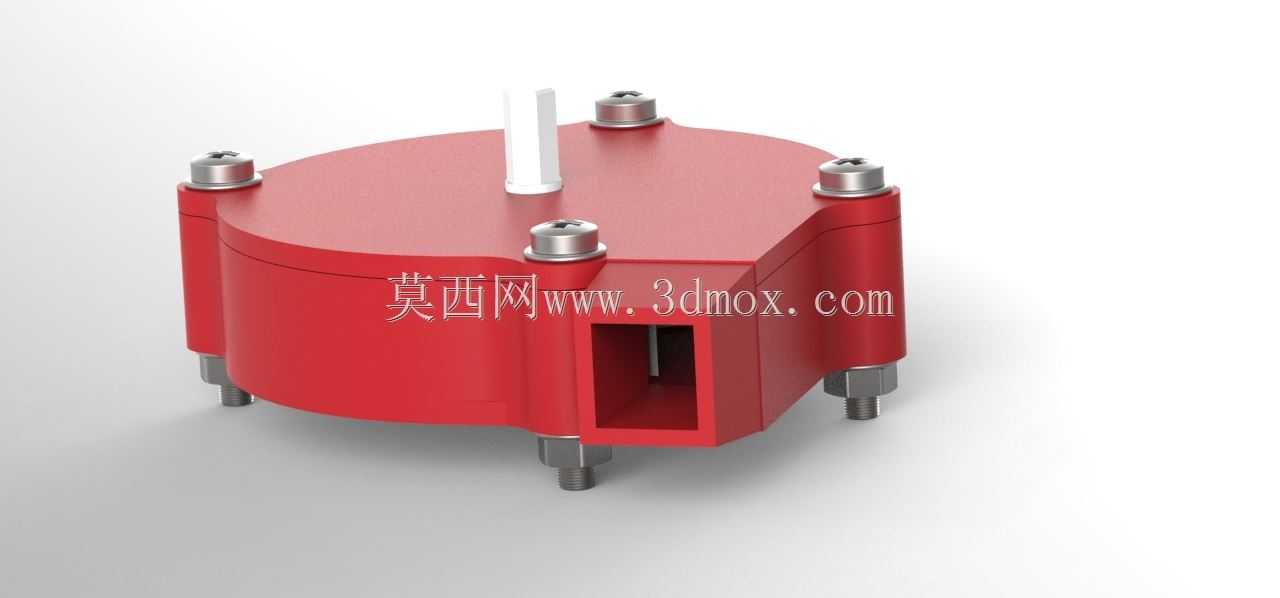

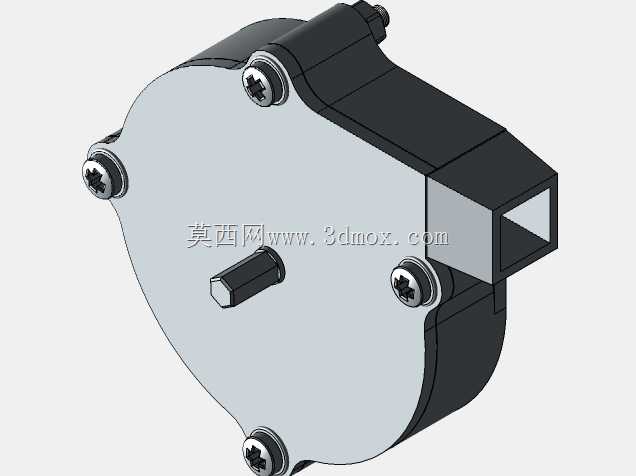

　　这款简易流体输送结构，主要面向小流量低压流体循环场景设计，常见于桌面级水冷循环、小型实验台试剂输送、家用小型园艺供水这类对安装空间有严格限制的工况，不需要复杂的管路对接，也能适配常规的小口径软管连接需求。从结构设计逻辑来看，整体采用上下分体式腔体结构，上盖与下腔体通过周向均匀布置的外六角紧固件实现压合密封，这种布置方式能让密封面的压紧力均匀分布，避免局部应力集中导致的流体渗漏，同时紧固件全部布置在腔体外侧，不会占用内部流道空间，也方便后期拆解维护，不需要挪动进出水管路就能完成内部叶轮的清理或者密封件更换。进出水接口采用侧出式设计，其中进水接口为方形敞口结构，直接开设在下腔体侧壁，能降低流体进入腔体时的沿程阻力，减少入口处的涡流损耗，

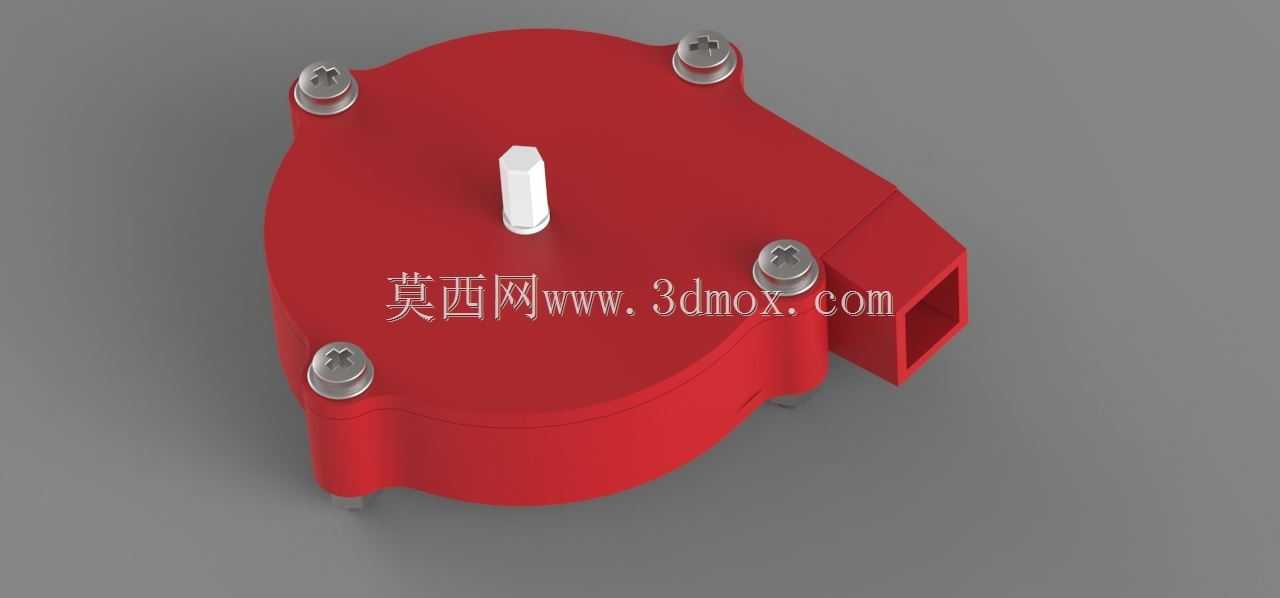

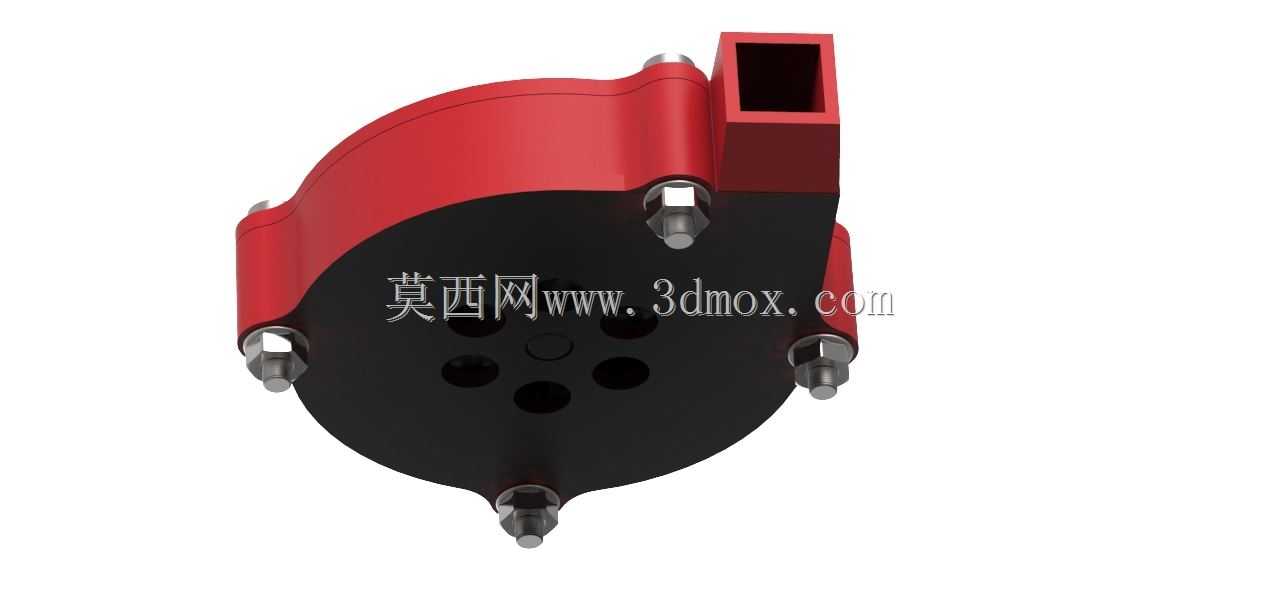

　　适合输送含有微小固体颗粒的流体，不容易在入口位置发生堵塞；顶部伸出的白色轴套结构是动力输入轴的防护结构，能避免外接动力端的灰尘、水渍进入轴承位置，延长传动部件的使用寿命，轴套的外径尺寸做了统一的标准适配，能直接对接常规的小型直流电机输出轴，不需要额外加工联轴器转接件。安装边界方面，整个泵体底部带有三个均匀分布的支撑脚，支撑脚底部做了平面铣平处理，能直接通过螺栓固定在安装基板上，三个支撑点的布置方式能自适应安装面的微小平面度误差，不会因为安装面不平整导致泵体壳体发生变形，影响内部叶轮的转动间隙；整体外轮廓为类圆形结构，最大径向尺寸控制在极小范围内，周向没有突出的尖锐结构，在密集布置的设备内部也不会和周边零部件发生干涉。

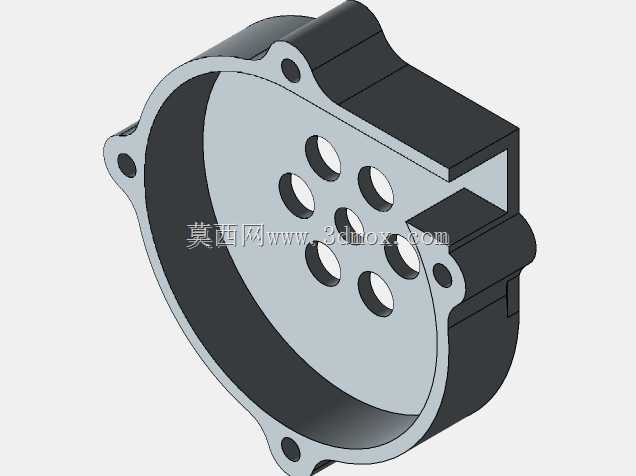

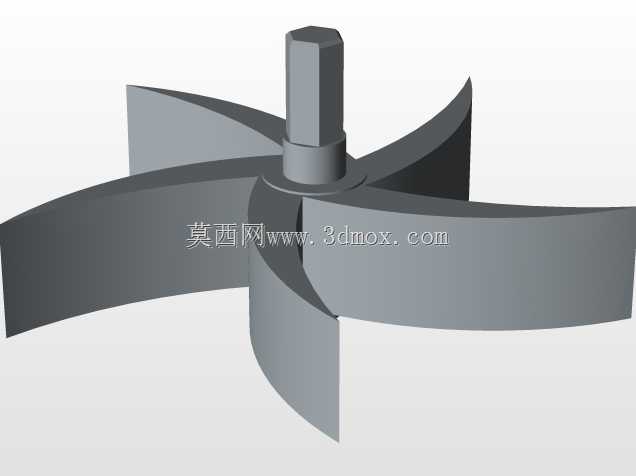

　　腔体内部的流道做了圆弧过渡处理，没有直角拐角，流体在腔体内循环时的阻力更小，也不容易残留输送介质中的固体杂质，适合输送清水、低粘度冷却液或者含有细小固体颗粒的混合流体；上盖与下腔体的密封面预留了密封件安装槽，可以适配O型密封圈或者平面密封垫片，根据输送介质的不同可以更换不同材质的密封件，比如输送弱腐蚀性试剂时可以更换氟橡胶密封件，输送常温清水时用普通丁腈橡胶密封件即可，不需要改动整体结构。动力输入轴的位置做了轴向定位设计，能限制叶轮的轴向窜动量，避免叶轮转动时和腔体内壁发生摩擦，降低运转时的噪音和功率损耗；周向布置的紧固件采用统一规格的标准件，现场维护时不需要准备多种规格的拆装工具，只用一把对应规格的六角扳手就能完成全部拆装操作，

　　降低了后期运维的工具成本。这款结构没有设计复杂的自吸腔或者压力调节结构，整体结构简单可靠，零部件数量少，加工难度低，腔体部分可以采用3D打印或者注塑工艺批量生产，紧固件、密封件全部采用标准市售件，整体制造成本可控，适合小批量定制场景或者教学演示场景使用，能直观展示离心泵的基本工作原理和结构组成，也能直接改装后用于实际的小流量流体输送工况。在实际选型适配时，只需要根据输送流量需求匹配对应功率的驱动电机，调整内部叶轮的尺寸参数，就能适配不同的流量和扬程需求，不需要改动外部的安装接口和整体外形尺寸，能直接替换同安装尺寸的其他小型泵体，降低设备改造成本。
