HS311伺服舵机专用传动摇臂结构

　　在小型自动化执行机构、航模舵面传动、桌面级机械臂关节联动、教学类机器人实训平台的搭建过程中，伺服舵机的动力输出转接件是直接决定传动精度与负载稳定性的核心零件，本次涉及的HS-311配套伺服摇臂，就是针对该型号舵机输出端特性设计的专用传动结构。从实际工程应用场景来看，这类摇臂广泛适配小扭矩伺服的动力输出场景，比如固定翼航模的副翼、升降舵角度偏转控制，小型仿生机器人的关节摆臂传动，3D打印机挤出头的微调机构，甚至部分小型自动化分拣工位的拨杆动作执行，都需要这类结构件完成舵机转轴与外部负载的刚性连接，避免动力传输过程中出现间隙、打滑的问题。

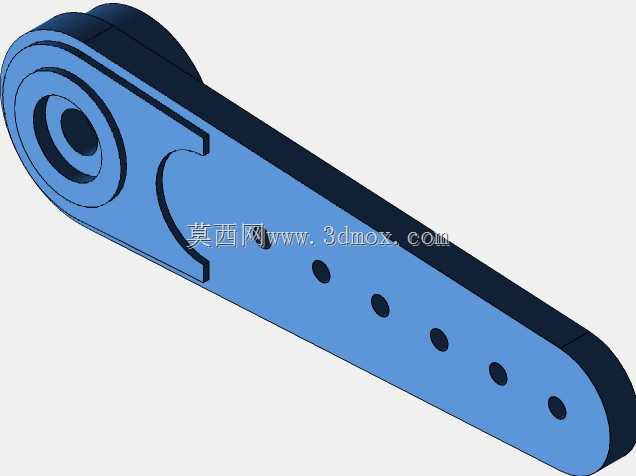

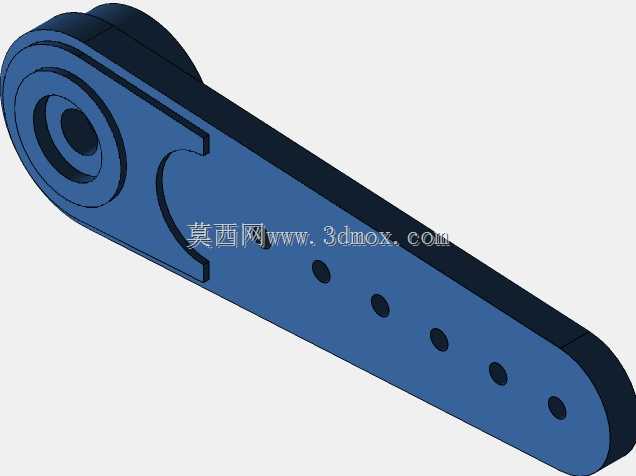

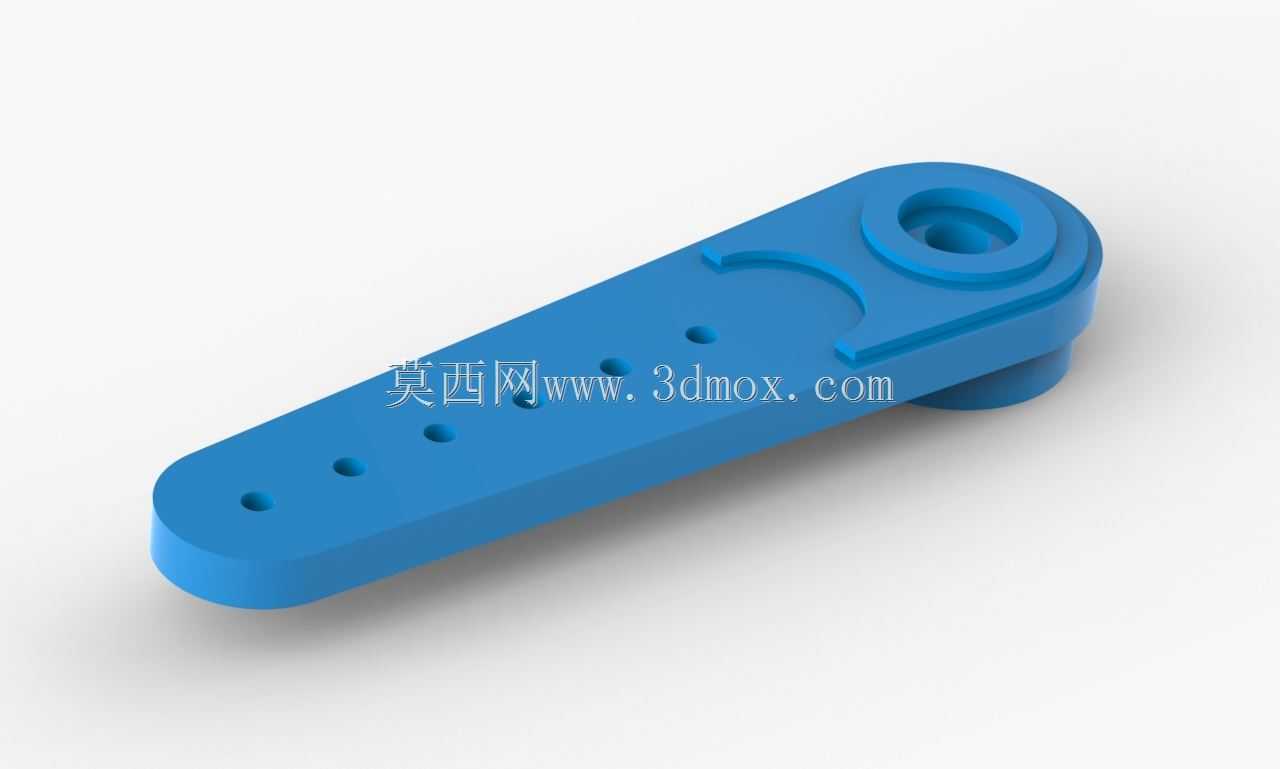

　　从功能特性上看，该摇臂采用一体化长条形结构设计，一端为与舵机输出花键匹配的轴套安装位，轴套中心预留标准舵机螺丝锁紧孔，安装时可通过中心螺丝将摇臂与舵机输出轴完全锁死，杜绝转动过程中的径向窜动；轴套外侧做了加厚凸台处理，可承受摆臂往复摆动时产生的侧向弯矩，避免长期交变载荷下出现安装位开裂的问题。摇臂臂身沿长度方向均匀排布多组等距安装孔，不同孔位对应不同的传动力臂长度，工程人员可根据实际负载的扭矩需求、摆动角度范围选择对应的安装孔位：当需要更大的输出扭矩、更小的摆动角度时，可选择靠近转轴端的孔位连接负载；当需要更大的摆动行程、更快的末端响应速度时，可选择远离转轴端的孔位完成安装，无需额外更换不同长度的摇臂即可适配多种传动需求。臂身表面还设计有弧形减重槽，在不降低结构整体刚性的前提下，尽可能减少摇臂自身重量，降低舵机启动、换向时需要克服的转动惯量，提升舵机动态响应速度，减少不必要的动力损耗。

　　从设计思路层面分析，该结构在建模阶段就充分考虑了通用伺服的安装边界：与舵机配合的轴套内径严格匹配HS-311型号舵机的标准输出花键尺寸，轴套下端预留的下沉空间可完全避让舵机输出轴根部的壳体凸起，安装后摇臂底面与舵机上壳体表面保留0.2mm左右的安全间隙，既不会出现间隙过大导致的摇臂晃动，也不会因为间隙过小出现转动时摩擦舵机外壳的问题。臂身的所有安装孔均采用统一的小直径标准孔位，可适配常规M2规格的连接螺丝，方便与常用的模型拉杆、关节轴承、连杆接头等标准配件直接对接，无需二次打孔加工。整体结构的棱边全部做了R0.5的圆角过渡处理，一方面避免安装调试过程中尖锐边角划伤操作人员，另一方面也能减少应力集中点，提升零件在反复摆动载荷下的疲劳强度，即使长期在高频往复摆动的工况下使用，也不容易出现臂身断裂的问题。

　　关于安装边界与尺寸适配，该摇臂的总长度适配HS-311舵机的标准输出行程，当舵机处于中位时，摇臂保持水平状态下的末端摆动范围不会超出舵机自身的壳体轮廓，不会出现摇臂转动时碰撞舵机安装座或者周边结构件的问题。轴套部分的外径控制在合理范围内，相邻安装孔的孔间距经过精确计算，当选择最远端孔位连接负载时，舵机在60度标准摆动行程下，末端的线性位移量刚好匹配多数小型传动机构的行程需求，不会出现超程卡死的问题。零件的整体厚度经过优化，既保证了足够的结构刚性，在承受额定负载时不会出现臂身弯曲变形，又不会因为厚度过大增加不必要的转动惯量，适配3D打印、注塑、数控铣削等多种加工方式，不管是样机试制阶段的小批量打样，还是量产阶段的模具注塑，都能直接使用该三维模型完成生产准备，不需要额外做结构调整。在实际选型使用时，工程人员只需要确认舵机输出花键规格与该摇臂的安装位匹配，即可根据负载的力臂需求选择对应的安装孔位，快速完成传动链路的搭建，大幅缩短设备调试的周期。
