双钻头同步钻孔动力头结构设计

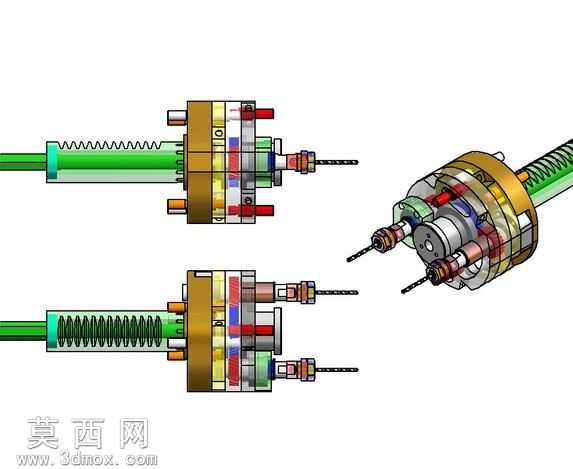

本作品为双钻头同步钻孔执行机构的三维建模设计，整体围绕双工位并行钻削的功能需求展开，在三维建模过程中严格遵循机械加工动力头的实际装配逻辑，对每一个零部件进行1:1比例的参数化建模，从外部的进给驱动杆、主体套筒，到内部的弹簧复位组件、传动齿轮组、轴承支撑结构、钻头装夹夹头，均按照实际机械加工的公差配合要求完成尺寸约束，确保各部件之间不存在干涉问题，可完整呈现机构的装配关系与运动逻辑。建模过程中对不同材质的部件做了明确的区分与材质赋予：主体金属结构件采用合金钢材质渲染，呈现出金属加工件的哑光金属质感；复位弹簧采用弹簧钢材质，还原弹簧部件的弹性件视觉特征；密封件、绝缘隔套采用工程塑料材质，通过色彩与质感的差异清晰区分不同功能的零部件，让整个装配体的结构层次一目了然。从结构设计来看，该机构采用单输入驱动带动双钻头同步转动的传动方案，配合带齿条的进给杆实现轴向进给动作，内部的弹簧组件可在进给完成后实现机构的自动复位，双钻头的平行布局可同时完成两个孔位的钻削加工，有效提升钻孔工序的加工效率，夹头部位采用标准钻夹头结构，可适配不同规格的钻头，满足不同孔径的加工需求。设计过程中重点考量了机构的传动稳定性与进给同轴度，对轴承安装位、传动件啮合位置、钻头装夹基准做了同轴度约束，避免双钻头工作时出现偏摆问题，同时对内部的油路、气路通道做了预留设计，可适配不同的冷却、驱动方案，整体结构紧凑，可直接集成到铣床、钻床等机床设备上作为双孔加工的功能部件使用，建模完成后通过剖切视图的渲染方式，完整展示了内部的装配层级与零件配合关系，清晰呈现每一个内部零件的安装位置与功能作用，让使用者可快速理解该双钻机构的工作原理与装配逻辑。
