圆柱面刻字空心筒体三维建模作品

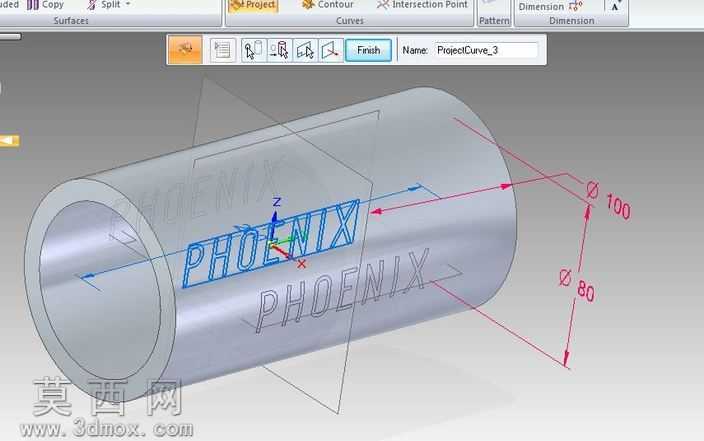

本作品为空心圆柱筒体表面包覆刻字的三维建模实例，建模过程围绕圆柱曲面文字贴合的核心需求展开，首先完成基础筒体结构的参数化搭建：通过草图绘制两个同心圆，分别对应筒体的外径100mm与内径80mm，给定轴向拉伸长度后生成等壁厚的空心筒体基础特征，建模过程中严格保证筒体的同轴度与壁厚均匀性，确保基础结构的尺寸精度符合机械设计的通用规范。针对圆柱曲面刻字的难点，建模时采用投影曲线的实现路径，首先在与圆柱轴向平行的基准面上绘制目标文字的闭合轮廓草图，调整文字的字号、字间距与整体长宽比例，确保文字的整体尺寸适配筒体的外表面幅面，避免文字出现拉伸变形或超出筒体边界的问题。随后通过投影曲线命令，将平面草图上的文字轮廓精准投影到圆柱外曲面上，投影过程中严格控制投影方向垂直于圆柱的径向基准，保证投影后的文字线条在圆柱周向上均匀分布，不会出现局部拉伸或压缩的变形问题。完成曲线投影后，采用包覆特征或者曲面偏移切除的方式，将投影得到的文字轮廓转化为筒体表面的凹陷刻字效果，调整刻字的深度参数，保证刻字深度均匀一致，不会出现深浅不一或者穿透筒壁的问题。建模过程中对刻字的边缘做了微小的圆角过渡处理，避免尖锐棱边的出现，既提升了模型的视觉真实感，也符合实际加工中刻字工艺的处理要求。整体建模过程逻辑清晰，从基础实体搭建到曲面特征处理，每一步都保留了完整的参数化特征树，方便后续对筒体尺寸、文字内容、刻字深度等参数进行调整修改，可作为圆柱类零件表面刻字建模的参考范例，适用于机械产品标识、筒体类零件铭牌制作等相关设计场景的建模参考。
