深沟球滚动轴承三维结构设计作品

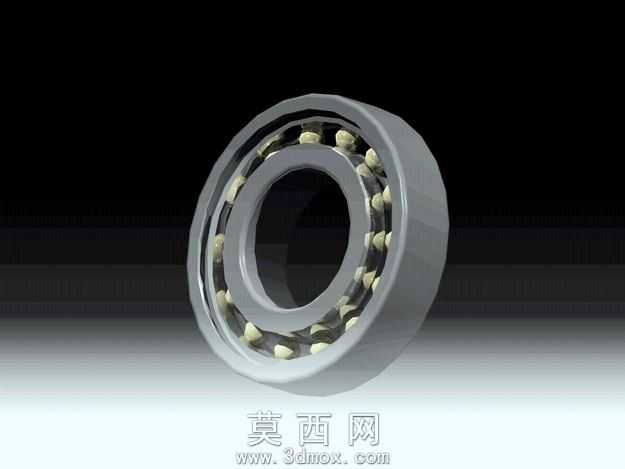

本作品为深沟球滚动轴承的三维建模设计成果，建模过程依托三维设计软件完成，整体遵循机械设计标准中滚动轴承的尺寸规范与结构逻辑进行搭建。建模阶段首先完成轴承内外圈的回转体结构绘制，通过草图绘制内外圈的截面轮廓，标注滚道的曲率半径、倒角尺寸、配合面公差基准，经回转特征生成基础实体，同时对内外圈的安装定位端面、密封槽结构进行细节特征处理，保证各部分尺寸符合通用轴承的装配适配要求。之后完成滚动体与保持架的建模，滚动体采用标准球形实体，按照轴承的节圆直径进行圆周阵列排布，保证每个滚动体与内外圈滚道的接触位置精准对应；保持架部分采用兜孔式结构设计，通过拉伸、阵列、切除等特征完成兜孔的成型，确保每个兜孔可以完整容纳滚动体，同时预留滚动体转动的合理间隙，还原保持架分隔滚动体、避免滚动体间直接摩擦的功能结构。材质与渲染阶段，针对轴承不同部件的实际材质属性进行参数设置，内外圈与滚动体采用轴承钢材质，调整金属材质的反射率、粗糙度参数，还原淬火后轴承钢表面的细腻金属光泽与轻微磨砂质感；保持架根据常用冲压钢保持架的特性，设置对应的哑光金属材质，区分与滚动体、内外圈的材质视觉差异。渲染场景采用深色渐变背景，搭配柔和的三点布光方案，主光源从斜上方投射，突出轴承的环形轮廓与滚道、滚动体的结构层次，辅助光源补全暗部细节，避免金属材质出现死黑区域，轮廓光勾勒轴承的外边缘形态，最终渲染效果清晰展现轴承的整体结构与各部件的装配关系。设计过程中重点还原了深沟球轴承的核心传动结构逻辑，明确内外圈、滚动体、保持架的装配位置与配合关系，既保证模型外观与实物一致，也通过结构建模体现轴承承受径向载荷、支撑旋转轴降低运动摩擦系数的功能原理，模型结构完整，各部件无干涉，可用于机械结构教学、装配演示、设备虚拟装配等场景使用。
