三孔手动办公打孔器结构三维设计

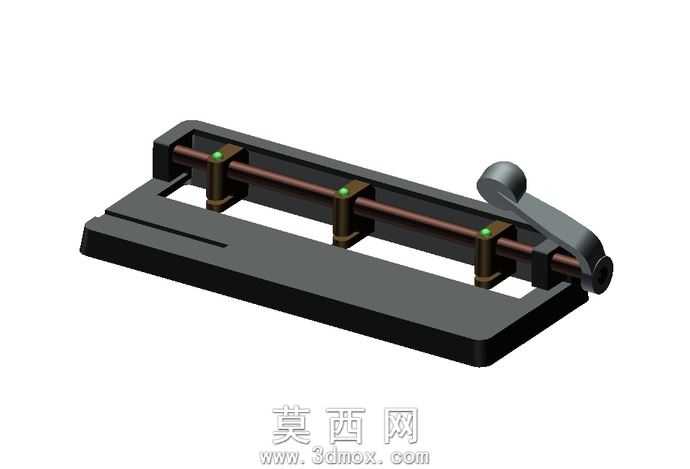

本作品为手动三孔办公打孔器的三维参数化模型，建模过程中严格遵循实物测绘的尺寸比例，对各功能部件进行独立建模后完成整体装配约束，完整还原了手动打孔器的全部机械结构与运动逻辑。建模阶段首先构建底座主体，采用拉伸凸台命令生成带定位挡边的长条形基座，对基座表面的纸张定位槽、冲孔让位槽进行精准切除，保证底座的支撑稳定性与纸张定位精度；随后构建冲孔执行组件，包含三根等距排布的冲孔冲头、冲头导向滑座，对冲头的刃口倒角、滑座与底座的定位凸台进行细节处理，确保冲头垂直运动无卡滞；传动部分建模还原了横向传动光轴、摇臂凸轮结构，对摇臂的握持曲面、凸轮与冲头尾部的接触曲面做平滑过渡处理，通过装配约束实现摇臂转动带动凸轮顶升冲头完成冲孔、复位弹簧带动冲头回位的完整运动仿真。材质渲染阶段，对底座、摇臂等主体结构赋予哑光黑色工程塑料材质，调整材质粗糙度模拟办公文具常用的磨砂塑料质感；对冲头、传动光轴赋予高抛光金属材质，添加细微的拉丝纹理还原金属加工件的真实质感；对复位弹簧、定位绿珠分别赋予弹簧钢材质与哑光绿色塑料材质，区分不同功能部件的视觉表现；场景布光采用柔和的三点布光方案，主光源从斜上方投射突出模型的结构轮廓，补光弱化阴影死角，环境光提升整体画面通透度，渲染输出的效果图清晰展现各部件的装配关系与细节特征。设计思路上围绕办公场景的纸张打孔需求，采用三孔等距排布适配常规活页装订的孔位标准，手动摇臂结构利用凸轮增力原理降低操作力度，底座的定位挡边与侧边标尺结构保证打孔位置的一致性，整体结构无冗余零件，兼顾使用便捷性与结构耐用性，模型可用于手动打孔器具的结构教学、产品改良设计参考，也可作为办公文具类产品展示的数字化素材。
