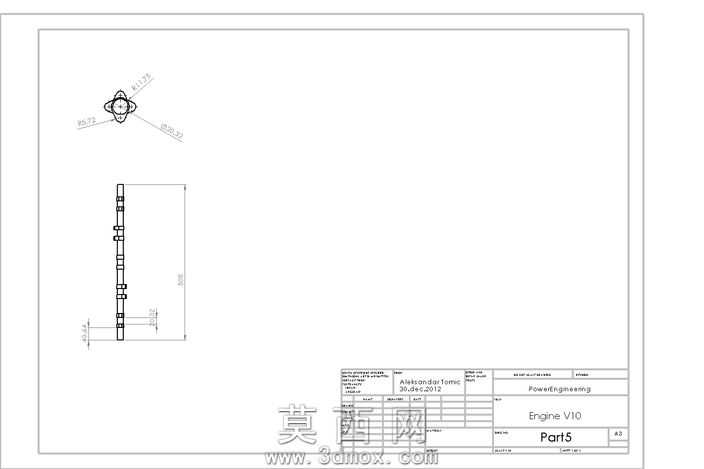

V10发动机配套凸轮轴三维结构设计

本模型为V10发动机配套凸轮轴结构，采用SolidWorks完成全参数化三维建模，建模过程严格遵循内燃机凸轮轴的实际设计规范，从基础轴体的回转特征搭建开始，逐步完成各凸轮型面、定位轴颈、驱动端连接结构、信号触发齿的特征构建。建模阶段首先绘制轴体的中心回转草图，通过凸台拉伸命令生成基础轴身，再根据V10发动机的点火顺序与配气相位要求，逐个绘制各缸进排气凸轮的轮廓曲线，采用扫描、放样结合的方式生成凸轮型面，保证凸轮升程曲线与设计值完全匹配，同时对轴颈处的圆角过渡、油道开孔、键槽定位结构进行精细化处理，避免建模过程中出现特征重叠、几何错误等问题。材质设置阶段，针对凸轮轴的实际使用工况，为模型赋予合金钢材质属性，调整金属材质的漫反射、粗糙度、反光度参数，模拟锻钢凸轮轴经过表面淬火后的金属质感，渲染阶段采用三点布光方案，主光源从轴体斜上方投射，突出凸轮型面的轮廓起伏与轴身的圆柱质感，辅光源补充暗部细节避免结构阴影过重，背景采用中性灰色调突出模型主体，最终渲染效果清晰展现凸轮轴的整体结构与各部位细节。结构设计上，该凸轮轴为整体式结构，沿轴向依次布置驱动端、多组进排气凸轮、支撑轴颈与信号轮安装位，各凸轮的相位角严格对应V10发动机的配气正时要求，轴颈直径与安装位置匹配发动机缸盖的轴承座尺寸，驱动端设置有正时齿轮安装键槽，末端预留转速信号齿的安装结构，整体结构完全符合V10发动机动力系统的装配要求，可用于发动机结构教学、装配模拟、运动仿真等场景，能够直观展示凸轮轴在发动机配气机构中的工作形态与结构特点，帮助理解内燃机配气系统的工作原理与凸轮轴的核心作用。
