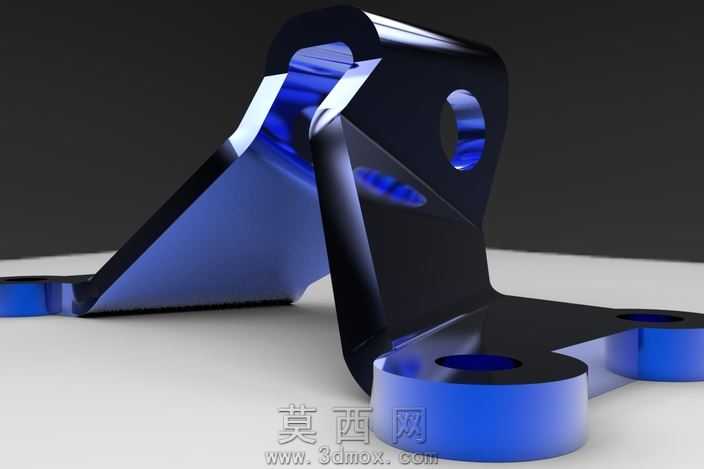

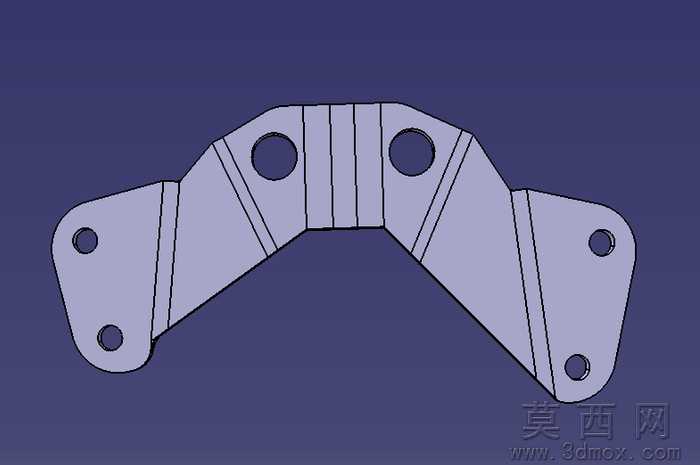

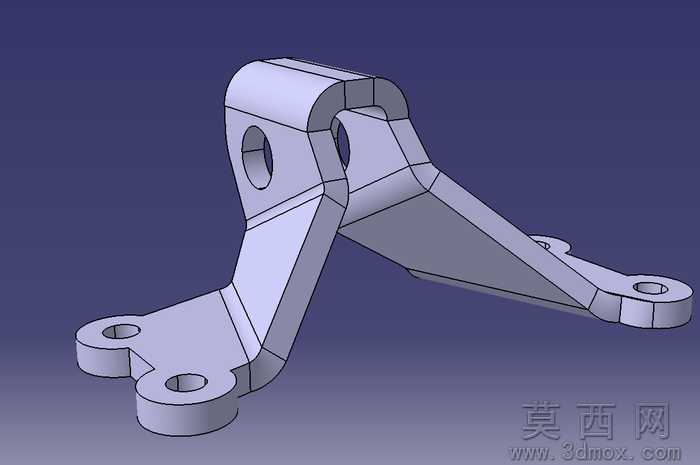

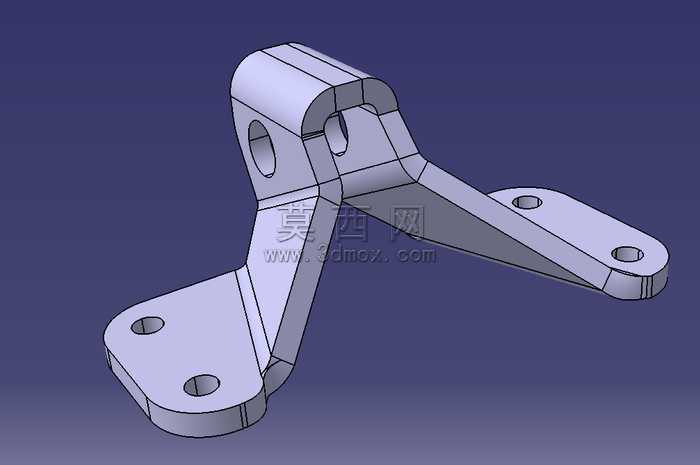

本作品为航空发动机配套的支撑固定支架三维设计,整体采用钣金结构设计思路完成建模,在三维建模过程中严格遵循钣金加工工艺规范,设定板材厚度为8毫米,折弯内圆角半径统一为5毫米,确保模型可直接对接钣金下料、折弯成型的实际生产流程。建模阶段优先采用参数化草图驱动特征生成的方式,先绘制支架整体的轮廓基准线,精准定位三处底部安装孔位与上部铰接孔的相对位置,保证各安装面的平面度与孔位同轴度符合装配公差要求;通过拉伸、切除、折弯等基础特征逐步构建支架的主体形态,对支架的受力臂部分做了变截面过渡处理,在铰接部位增设加厚补强结构,避免应力集中导致的结构失效。材质设定选用航空常用高强度铝合金,渲染阶段赋予模型哑光金属质感,通过环境光遮蔽效果清晰呈现支架的棱边过渡、折弯圆角与孔位结构,直观展示各部位的厚度变化与连接关系。设计过程中重点考量轻量化需求,在保证结构强度满足发动机支撑载荷要求的前提下,对非受力区域做了材料去除优化,经模型质量属性测算,成品支架重量仅为0.476千克,相较初始实心设计方案实现了76.8%的减重幅度,有效降低航空构件的自重负载。支架整体采用三角稳定支撑构型,底部三个带安装孔的固定脚呈分散式布局,可通过螺栓与发动机安装基座牢固连接,上部的双叉耳铰接结构可与发动机吊挂部位实现铰接配合,支撑臂的走向完全贴合载荷传递路径,可将发动机工作过程中产生的振动、冲击载荷均匀分散到各个安装点位,同时预留了足够的装配操作空间,避免与周边管路、附件产生干涉。模型完成后经过干涉检查与结构合理性验证,所有折弯部位均符合钣金加工的最小折弯半径要求,孔位边缘无尖锐棱角,安装面均做了贴合度校验,既满足航空零部件的高精度装配要求,也适配常规钣金加工的生产工艺,无需额外调整即可投入生产试制。
- 全部评论(0)
- 模板大小: 575.7 KB
- 售价:10金币
- 下载次数: 1
- 系统要求: STEP/IGES,效果图,其它,
- 软件分类: 通用机械零部件
